Triggereinstellung

Triggern auf eine Signalflanke

64

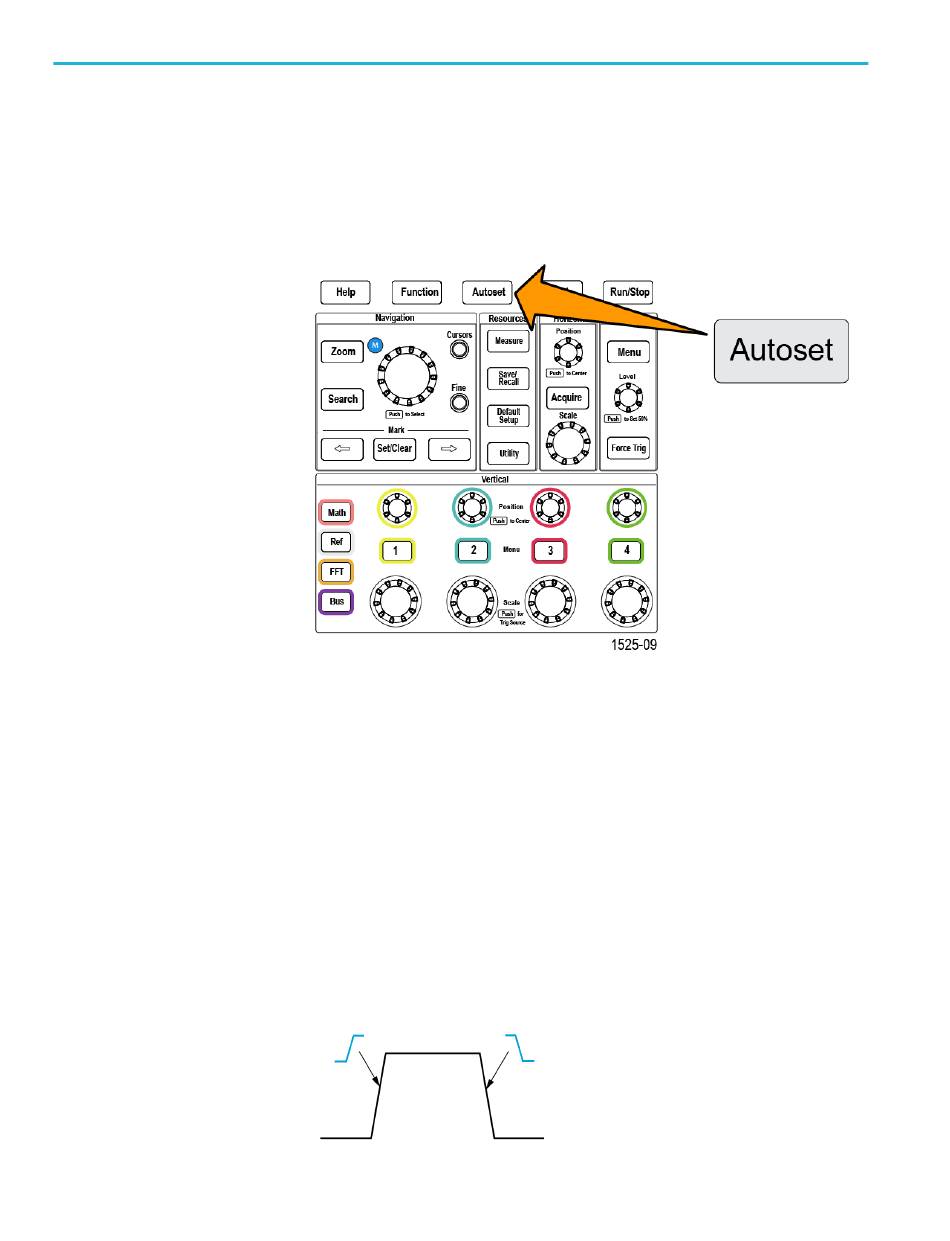

Mit diesem Ablauf stellen Sie das Oszilloskop so ein, dass das Gerät auf eine
steigende oder fallende Flanke eines Signals triggert.
1. Drücken Sie die Taste Trigger Menu auf der Bedienleiste.
2. Drücken Sie die Seitenmenütaste Art.
3. Wählen Sie mit dem Mehrfunktions-Drehknopf die Option Flanke aus und
klicken Sie darauf.
4. Drücken Sie die Seitenmenütaste Quelle, wählen Sie mit dem
Mehrfunktions-Drehknopf einen Kanal aus und klicken Sie auf den Kanal,
um diesen als Quelle des Trägersignals zu verwenden, oder wählen Sie
Stromnetz aus, um die Netzfrequenz als Triggersignal zu verwenden.
5. Drücken Sie die Seitenmenütaste Kopplung, wählen Sie mit dem
Mehrfunktions-Drehknopf die Triggerkopplung aus und klicken Sie darauf.
Siehe Triggerkopplung
6. Drücken Sie die Seitenmenütaste Anstieg, um zwischen steigender und
fallender Flanke auszuwählen, auf die das Oszilloskop triggern soll.
auf Seite 47.
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
