Analysieren eines Signals
122

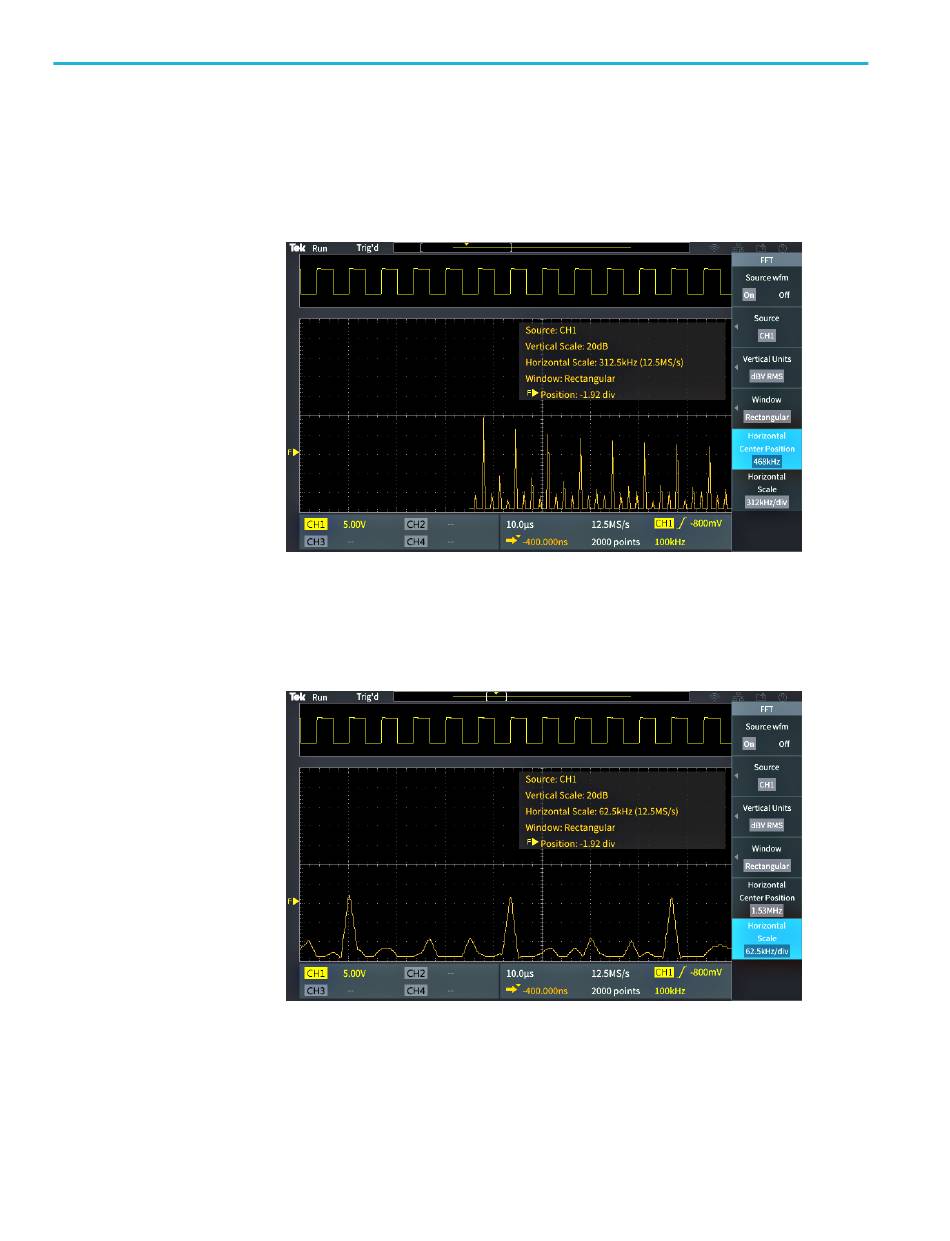

7. Drücken Sie die Seitenmenütaste Horizontale Mittenposition und
positionieren Sie die FFT-Grafik mit dem Mehrzweck-Drehknopf
horizontal. Die Anzeige auf dem Seitenmenü ist die Frequenz des
Signalpunktes, der sich auf dem mittleren vertikalen Raster befindet. Hiermit
können Sie Frequenzen von FFT-„Spitzen" schnell vermessen.
8. Drücken Sie die Seitenmenütaste Horizontale Skala und stellen Sie mit dem
Mehrfunktions-Drehknopf den Wert auf der horizontalen Skala (Frequenz
pro Raster-Hauptskalenteil) ein. Hiermit können Sie das FFT-Signal dehnen
oder komprimieren, um mehr oder weniger Einzelheiten anzuzeigen. Das
FFT-Signal wird um den mittleren Cursor herum gedehnt.
