Oszilloskop-Konzepte
Konzepte für Triggerflanke und -pegel
44
Das Oszilloskop muss sowohl die Flanken- als auch die Pegelbedingungen
erkennen, bevor es triggern und ein stabiles Signal anzeigen kann.
Die Trigger-Mindestbedingungen, die zur Anzeige eines stabilen Signals
notwendig sind, sind die Signalflanke und der Schwellenwertpegel. Durch die
Flanke wird festgelegt, ob das Oszilloskop den Triggerpunkt auf der steigenden
oder der fallenden Flanke eines Signals findet. Durch den Pegel wird festgelegt,
an welcher Stelle dieser Flanke der Triggerpunkt auftritt.

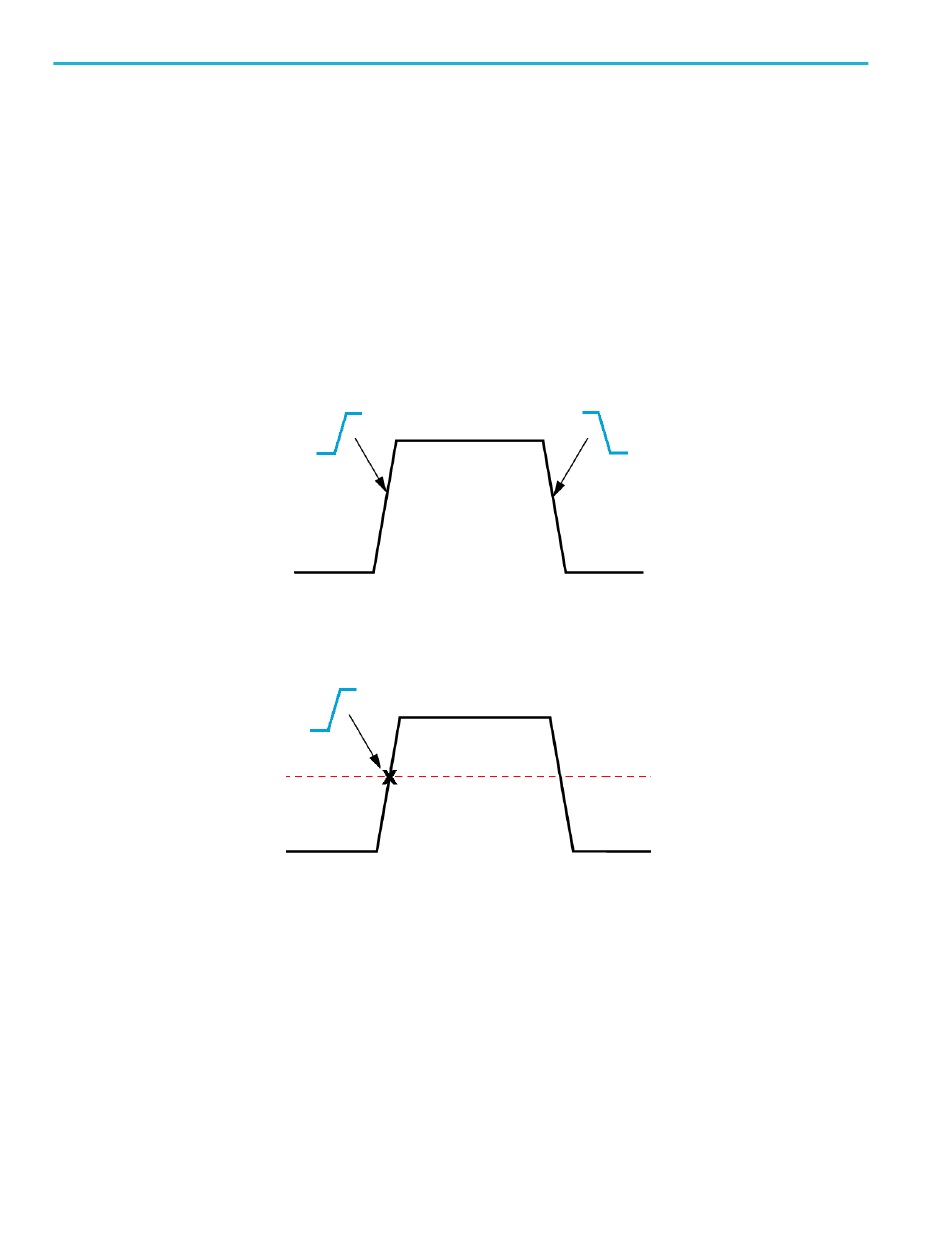

Durch die Flanke des Triggers wird festgelegt, ob das Oszilloskop den
Triggerpunkt auf der steigenden oder der fallenden Flanke eines Signals findet.
Der Triggerschwellenwert-Pegel (oder einfach nur „Pegel") ist der Wert der
Signalamplitude an einer Flanke, der vorkommen muss, damit das Oszilloskop
auf ein Signal triggert.
