Kennenlernen des Oszilloskops

Signalpfadkompensation (SPC)

32
Die Signalpfadkompensation (SPC) korrigiert Gleichstromschwankungen im
Signalpfad, die durch Temperaturabweichungen und/oder eine Langzeitdrift des
Signalpfades verursacht werden. Führen Sie die Signalpfadkompensation stets
aus, wenn sich die Umgebungstemperatur (Raumtemperatur) um mehr als 10 °C
geändert hat, oder aber einmal wöchentlich, wenn Sie Vertikaleinstellungen von
5 mV pro Skalenteil oder weniger verwenden. Anderenfalls erreicht das
Oszilloskop bei diesen Einstellungen für Volt/Skalenteil möglicherweise
nicht die garantierte Leistung.
So kompensieren Sie den Signalpfad für alle Kanäle:

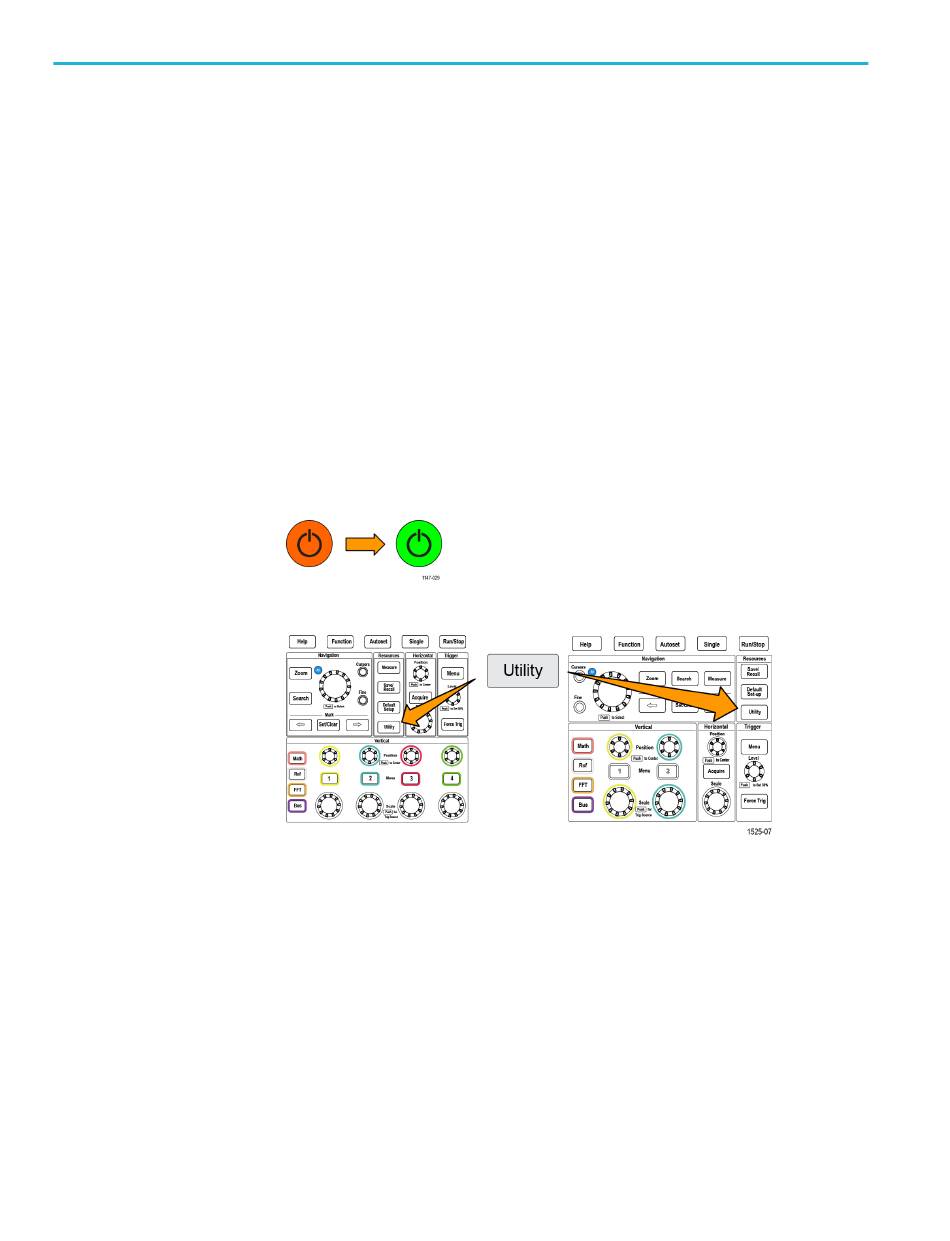

1. Schalten Sie das Oszilloskop ein und warten Sie mindestens 20 Minuten, bis
das Oszilloskop seine Betriebstemperatur erreicht hat.
2. WICHTIG: Trennen Sie alle Eingangssignale (Tastköpfe und Kabel) von
Kanaleingängen und vom Anschluss Aux Out an der Rückwand des
Oszilloskops.
3. Drücken Sie Dienstprogramm.
4. Drücken Sie die Seitenmenütaste -Weiter- Seite 1 von 2.
5. Drücken Sie die Seitenmenütaste Kalibrierung.
6. Wählen Sie mit dem Mehrfunktions-Drehknopf die Option Signalpfad aus.
Klicken Sie anschließend auf den Mehrfunktions-Drehknopf, um den SPC-
Vorgang zu starten.
Am Oszilloskop wird eine Meldung zur Signalpfadkompensation angezeigt.
