Analysieren eines Signals
120

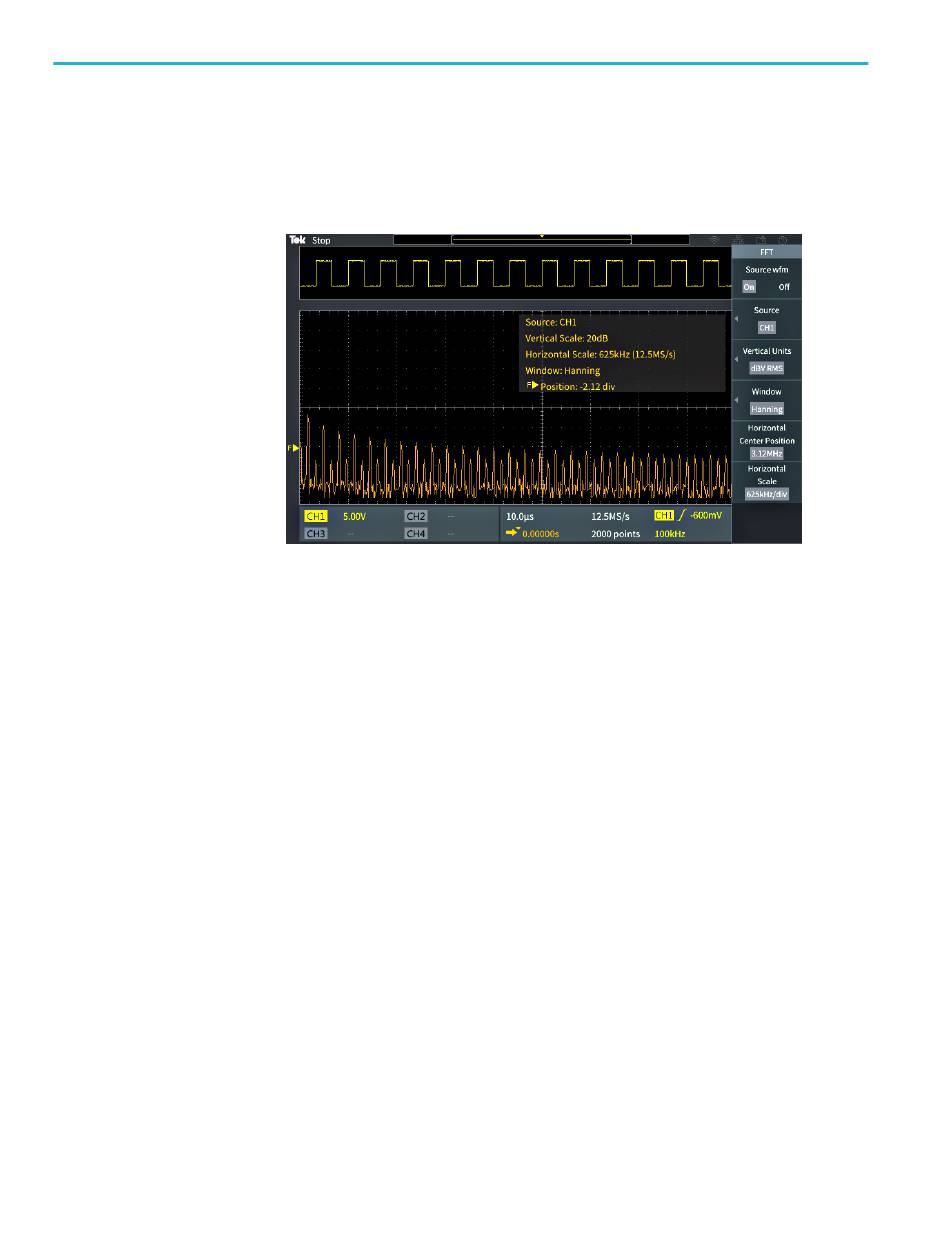

Am Oszilloskop wird der FFT-Standardbildschirm angezeigt. Im unteren Teil des
Hauptbildschirms wird das FFT-Signal angezeigt.
Mit dem Drehknopf Vertikale Position des Quellkanals können Sie das FFT-
Signal nach oben oder unten verschieben.
3. Drücken Sie die Seitenmenütaste Quellsignal, um die Anzeige des
Quellsignals (im oberen Teil des Bildschirms) zwischen Ein und Aus
umzuschalten.
4. Drücken Sie die Seitenmenütaste Quelle und stellen Sie mit dem
Mehrfunktions-Drehknopf die Quelle auf den Kanal 1, 2, 3 oder 4 ein. Die
Standardquelle ist der Kanal, der vor dem Öffnen des FFT-Fensters
ausgewählt war.
