Umgang Mit Fehlermeldungen; Ausführen Von Laborübungen Der Kursunterlagen - Tektronix TBS2000B-Serie Benutzerhandbuch

Anhänge
Umgang mit
Fehlermeldungen
Ausführen von
Laborübungen der
Kursunterlagen
180
6. Drücken Sie die Seitenmenütaste Verzeichnis wechseln, um zum Lesen der
Kursunterlagen das Arbeitsverzeichnis vorübergehend an diesen
Speicherplatz zu verschieben. Das ausgewählte Verzeichnis ist in der Liste
hervorgehoben.
7. Drücken Sie die Seitenmenütaste Kurs hochladen, um den Kurs in das
Oszilloskop zu laden. Am Oszilloskop wird eine kurze Meldung angezeigt,
dass die Datei erfolgreich geladen wurde.
Falls die Fehlermeldung „Keine Kursmaterialpaketdateien gefunden." angezeigt
wird, vergewissern Sie sich, dass Sie das Verzeichnis ausgewählt haben, das die
„.workspace" enthält, und nicht die „.workspace"-Datei selbst. Vergewissern Sie
sich außerdem, dass Sie keine anderen Ordner im Kursunterlagenverzeichnis
ausgewählt haben.

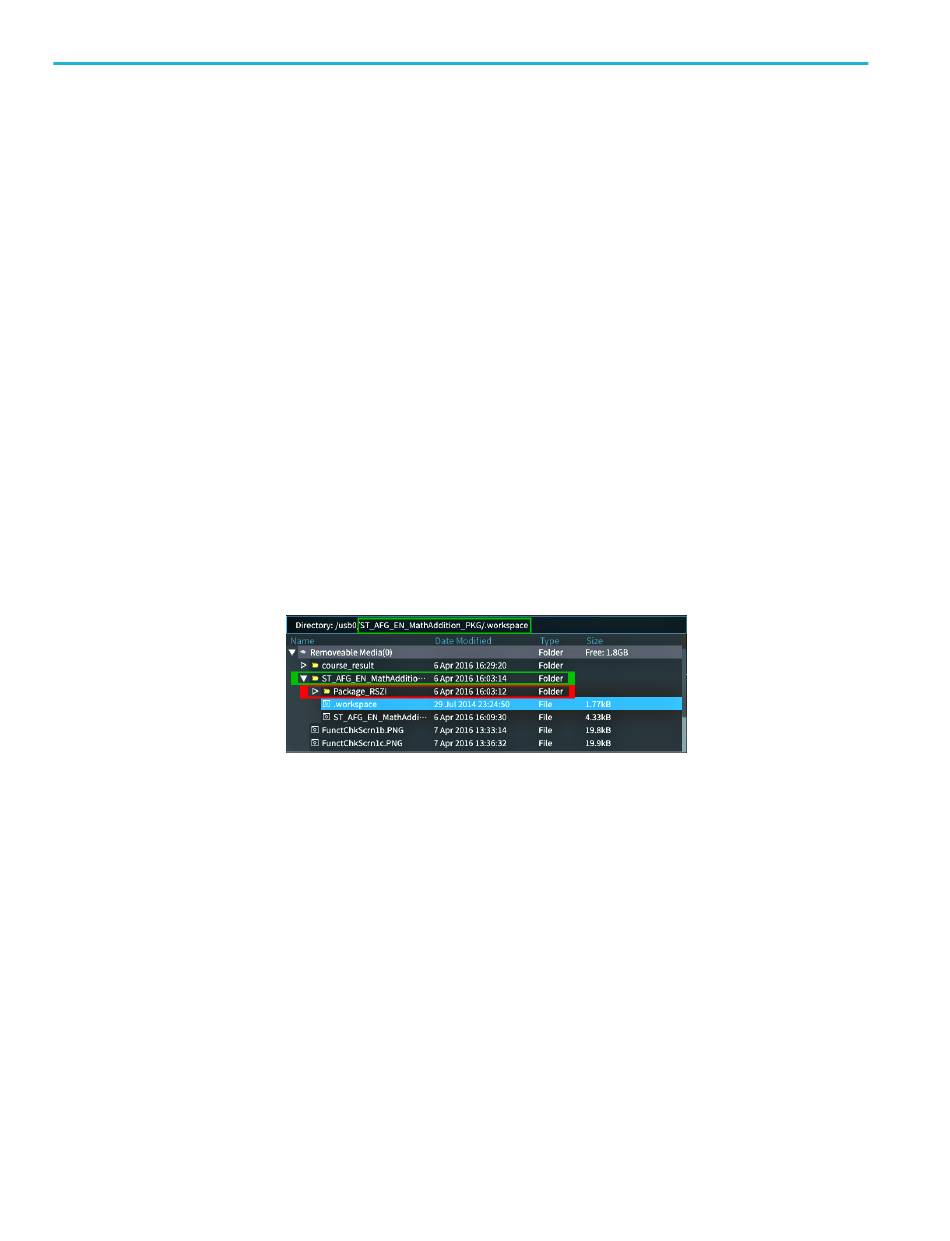

In der folgenden Abbildung befindet sich die „.workspace"-Datei (blau markiert)
im Verzeichnis ST_AFG_EN_MathAddition_PKG (grüne Umrandungen). Sie
müssen daher zum Laden dieses Kurses das Verzeichnis
ST_AFG_EN_MathAddition_PKG markieren. Das Verzeichnis Package_RSZI
folder (rote Umrandung) ist ein Unterverzeichnis von
ST_AFG_EN_MathAddition_PKG.
Wenn nach wie vor eine Ladefehlermeldung angezeigt wird, laden Sie die
Kursunterlagendatei noch einmal herunter und anschließend in das Oszilloskop.
Durch Drücken der Taste Kurs an der Frontplatte können Sie die Inhalte der
Laborversuche anzeigen. Mit den Softkey-Tasten und dem Mehrfunktions-
Drehknopf des Oszilloskops können Sie maximal 12 Kurse mit jeweils maximal
14 Laborübungen anzeigen.
Sobald Sie eine Laborübung ausgewählt haben, können Sie die Übersicht
ansehen, die Laborübung Schritt für Schritt durchführen, Daten erfassen, die
Datenergebnisse prüfen und speichern sowie Berichte erzeugen, in denen die bei
jedem Schritt erstellten Signale dargestellt sind.
Voraussetzung: Sie haben einen Kurs in das Oszilloskop geladen.
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
