Analysieren eines Signals
96
5. Messungen mit einem nach unten zeigenden Dreieck enthalten eine Liste der
Eingangskanäle, die bei entsprechender Auswahl für diese Messung zu
verwenden sind. Wählen Sie die Eingangskanäle aus und klicken Sie darauf.
Drücken Sie anschließend zum Schließen der Liste die Taste Menü.
6. Zum Abwählen einer Messung markieren Sie die betreffende Messung und
klicken Sie auf den Mehrfunktions-Drehknopf. Zum Abwählen einer
Messung bei einem anderen Kanal als dem aktuellen Kanal drücken Sie die
Seitenmenütaste des Kanals der Messung. Wählen Sie anschließend mit dem
Drehknopf die Messung aus und klicken Sie zum Entfernen der Messung auf
den Drehknopf.
7. Zum Abwählen aller Messungen drücken Sie die Seitenmenütaste Alle
Messungen entfernen.

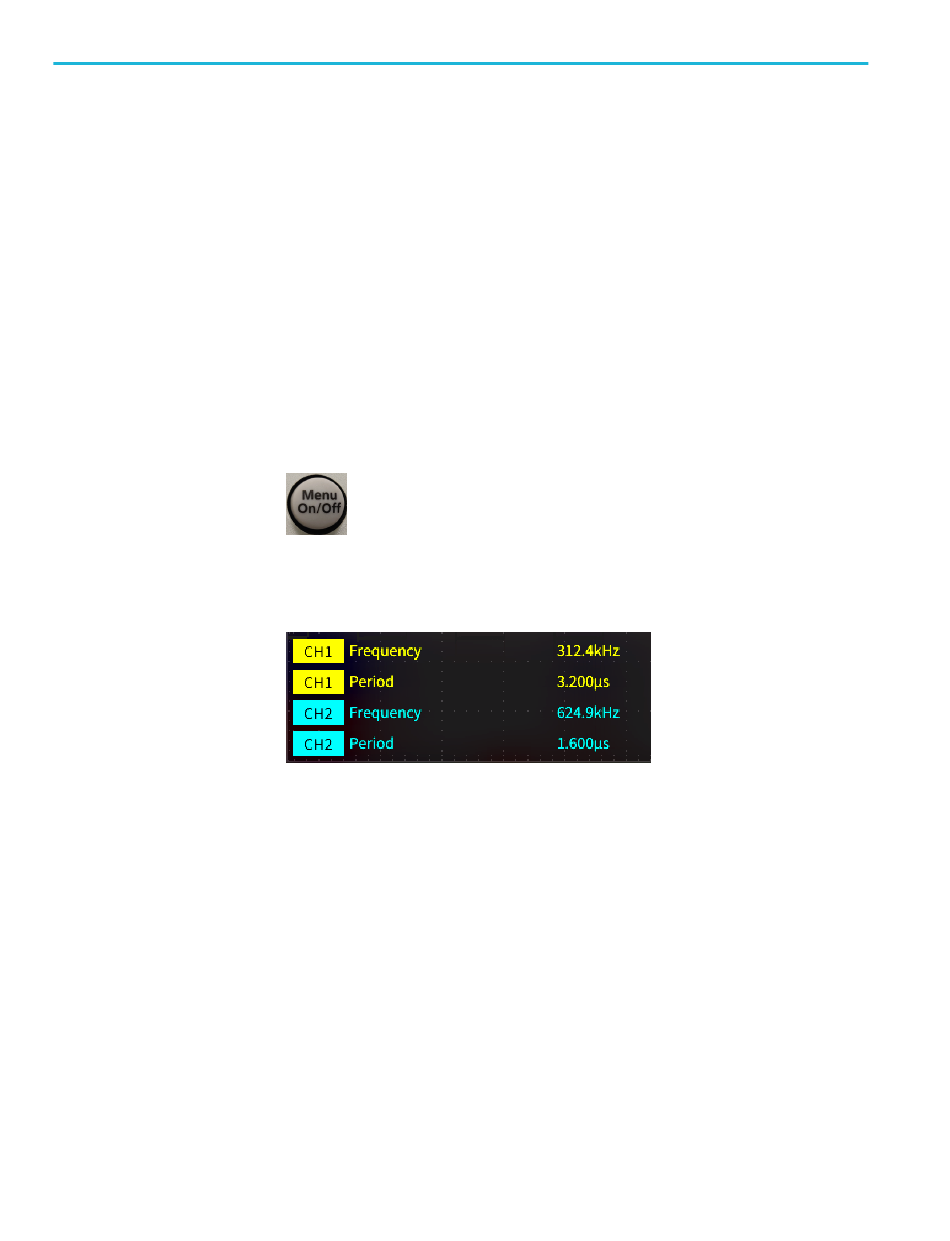

8. Um das Messungen-Menü zu schließen und die ausgewählten Messungen auf
dem Bildschirm anzuzeigen, drücken Sie die Taste Menü.
Die Messungen werden auf dem Bildschirm angezeigt. Außerdem können Sie
durch Drücken der Taste Menü das Anzeigen der Messungen auf dem
Bildschirm ein- und ausschalten.
