Oszilloskop-Konzepte
40
HINWEIS.
• Die maximale Abtastrate von 2 GS/s steht nur zur Verfügung, wenn ein Kanal
pro Kanalpaar aktiv ist (Paar aus Kanal 1, 2 oder Paar aus Kanal 3, 4).
• Bei Zweikanalmodellen kann nur ein Kanal (entweder Kanal 1 oder 2) mit
2 Gs/s abtasten. Sind Kanal 1 und 2 aktiv, ändert sich die maximale
Abtastrate in 1 GS/s.
• Bei Vierkanalmodellen können nur zwei Kanäle (ein Kanal aus jedem Paar)
mit 2 GS/s abtasten. Daher steht die maximale Abtastrate nur zur Verfügung,
falls Kanal 1 oder 2 und Kanal 3 oder 4 aktiv sind. Durch Einschalten eines
zweiten Kanals (in einem der Paare) ändert sich die maximale Abtastrate in
1 GS/s.
Sie können die Aufzeichnungslänge von Signalen (Anzahl von Abtastpunkten
im Signaldatensatz) zwischen 1000 Punkten und 5 Mio. Punkten einstellen. Ein
längerer (größerer) Signaldatensatz ist nützlich, um mehrere Signalzyklen nach
einem interessierenden Signal zu durchsuchen oder um eine große Menge von
Details nur einiger weniger Signalzyklen zu erfassen und das Signal anschließend
mithilfe der Zoom-Funktion nach interessierenden Bereichen zu durchsuchen.
Das Füllen des Signaldatensatzes durch das Oszilloskop wird als
Signalerfassung oder kurz als Erfassung bezeichnet. Jede Erfassung speichert
neue Abtastdaten im selben Signaldatensatz dieses Kanals.

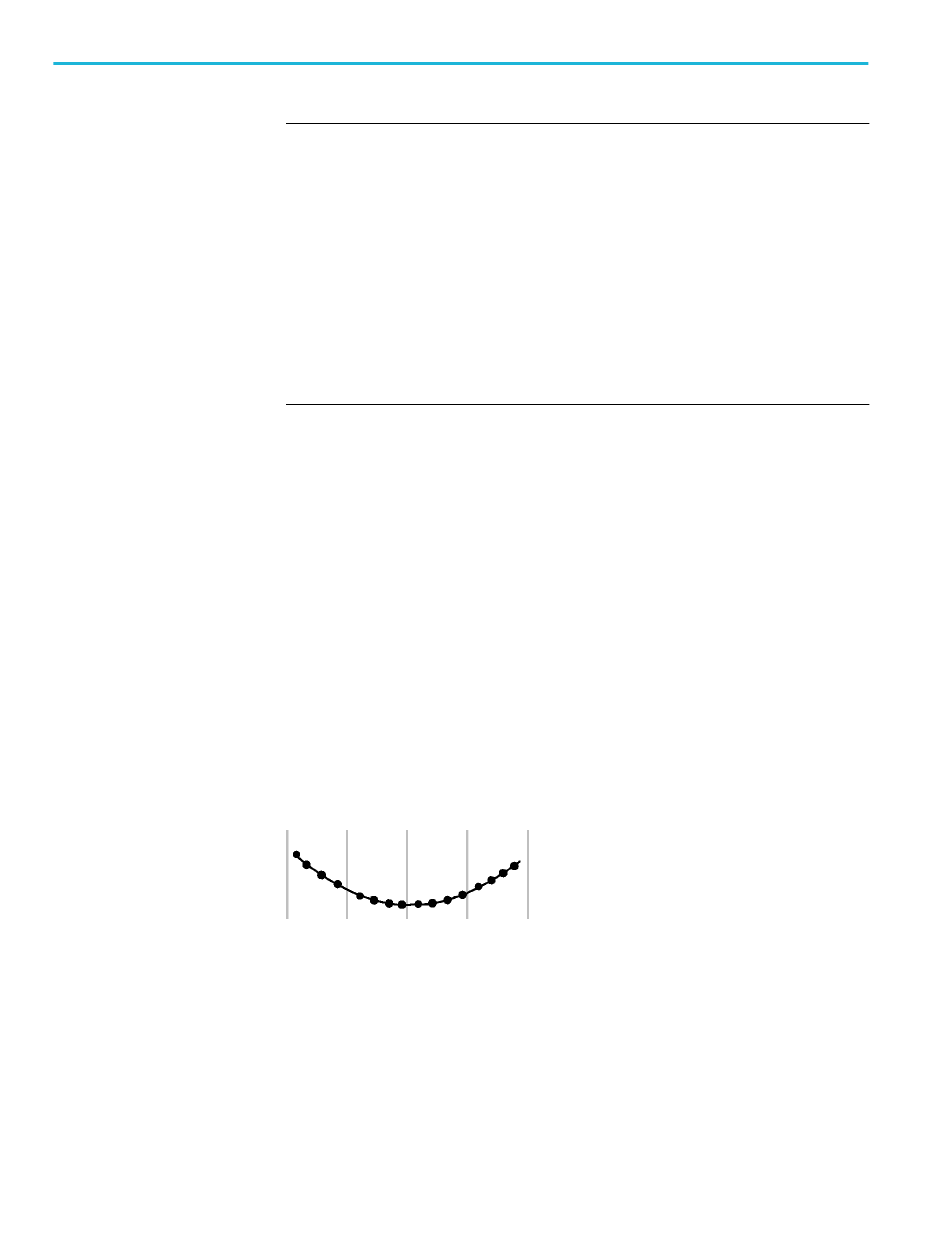

Ein Signaldatensatz ist ferner in Erfassungsintervalle unterteilt, bei denen es
sich um gleichgroße Gruppen von Abtastungen handelt. Erfassungsintervalle
ermöglichen dem Oszilloskop die Durchführung von Berechnungen zur Analyse
und Anzeige von Daten. Hierzu zählen der kleinste und größte Datenwert pro
Intervall oder der durchschnittliche Signalwert pro Intervall. Die Art, in der die
Werte im Erfassungsintervall verwendet werden, wird durch den
Erfassungsmodus festgelegt.
