Kennenlernen des Oszilloskops

Oszilloskop einschalten

Benutzerhandbuch der Oszilloskop-Serie TBS2000B
In diesem Abschnitt erfahren Sie, wie das Oszilloskop eingeschaltet wird.
Außerdem werden anhand praktischer Erläuterungen die Hauptfunktionen des
Oszilloskops vorgestellt, die Verwendung des Menüsystems und die Überprüfung
der ordnungsgemäßen Funktion des Oszilloskops beschrieben.
Die Erdung des Oszilloskops ist für die Sicherheit und die Genauigkeit der
Messungen erforderlich. Das Oszilloskop muss mit derselben Erdung wie
sämtliche zu prüfenden Schaltungen/Stromkreise verbunden sein. Das
Oszilloskop wird mit Erde verbunden, indem das dreipolige Netzkabel an eine
geerdete Steckdose angeschlossen wird.

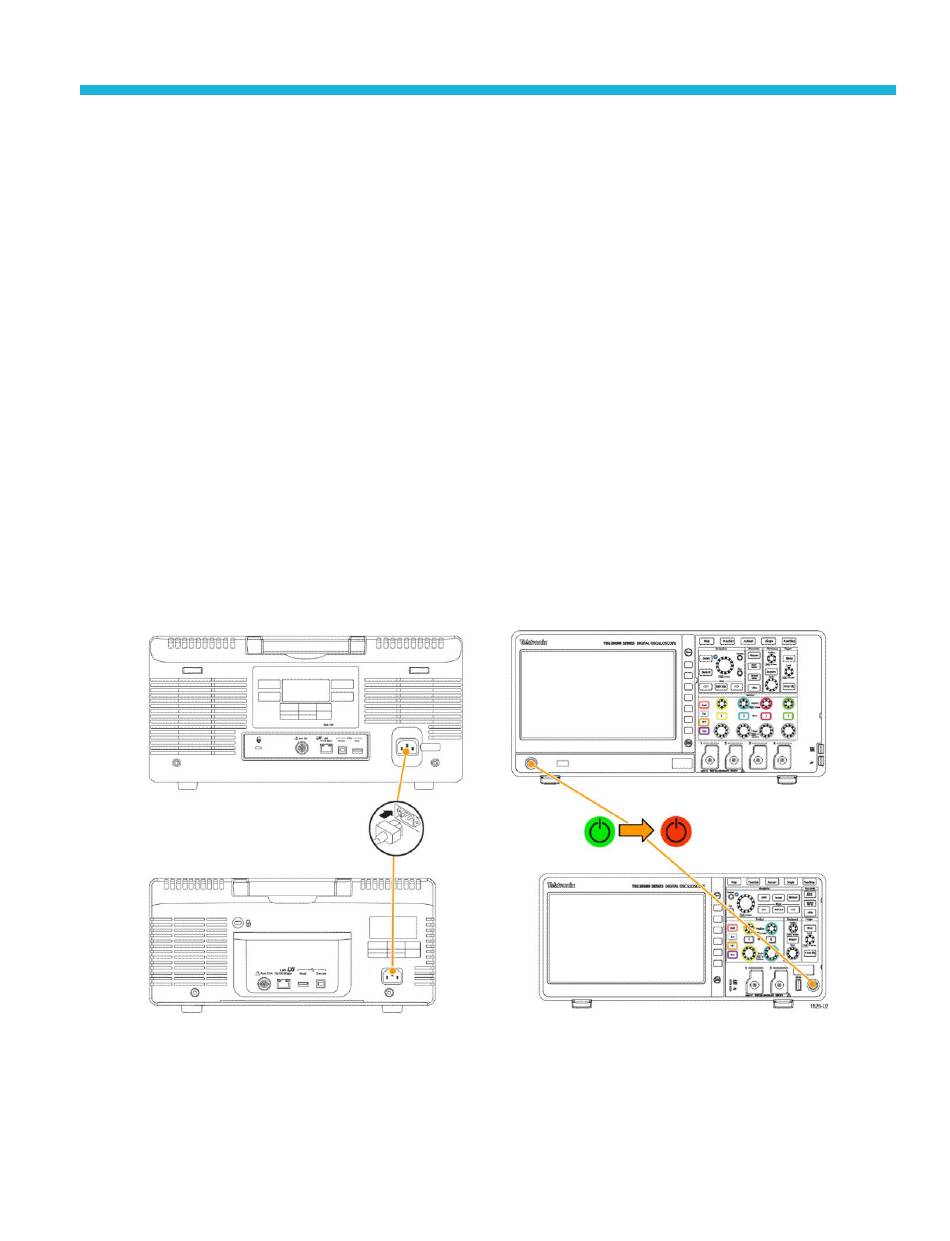

So schalten Sie das Oszilloskop ein:
1. Schließen sie das im Lieferumfang des Geräts enthaltene Netzkabel an den
Netzstecker des Oszilloskops an.
2. Schließen Sie das Netzkabel an eine geeignete Wechselstrom-Steckdose an.
3. Drücken Sie die Taste Power (Strom) am vorderen Bedienfeld.
So schalten Sie das Oszilloskop ein: Kabel:
1. Drücken Sie die Taste Power (Strom)-Taste am vorderen Bedienfeld.
2. Stecken Sie das Netzkabel aus der Steckdose und dem Netzstecker des
Oszilloskops aus.
13
