Vertikal-Bedienelemente

Benutzerhandbuch der Oszilloskop-Serie TBS2000B
Drücken Sie den Drehknopf Pegel des Triggermenüs, um den Triggerpegel auf
50 % (vertikaler Mittelpunkt des Signals) einzustellen.
Durch Drücken der Taste Trigger erzwingen wird ein sofortiges Triggerereignis
ausgelöst.

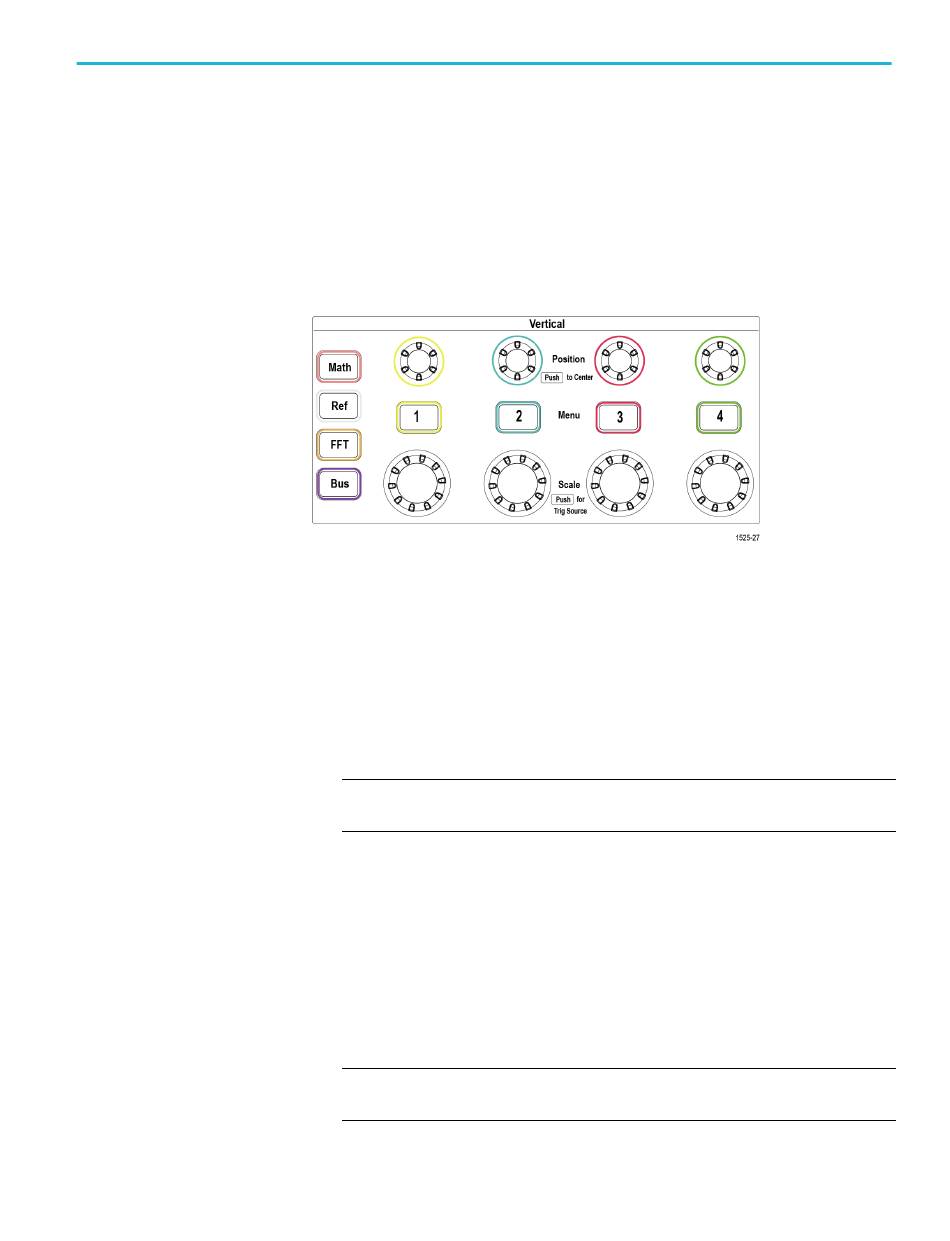

Mit den Vertikal-Bedienelementen können Sie die Vertikaleinstellungen
(Position und Skala) jedes Kanals anpassen und das Ein- und Ausschalten
einzelner Signale aktivieren.
Mit dem Drehknopf Position Im Bereich „Vertikal", wird die
•
Vertikalposition des Signals in den einzelnen Kanälen eingestellt.
Drücken Sie den Drehknopf Position, um das Signal so zu verschieben, dass
sich der Erdreferenzpegel im mittleren Raster des Bildschirms befindet.
HINWEIS. Sie können die Fein-Taste drücken (Navigation-Bedienelemente),
wenn Sie mit dem Drehknopf kleinere Anpassungen vornehmen möchten.
Bei den Kanälen 1, 2, 3 und 4 dienen die Menü-Tasten (Signalkopplung,
•
Bandbreite, Tastkopfdämpfung und Tastkopfart) zum Öffnen des
Seitenmenüs, in dem Sie die Vertikalparameter jedes Kanals (einschließlich
Signalkopplung, Bandbreite, Tastkopfdämpfung und Tastkopfart) einstellen
oder das Signal des betreffenden Kanals anzeigen oder von der Anzeige
entfernen können. Siehe
51.Siehe Anzeigen und Entfernen eines Signals
Der Drehknopf Skala im Bereich „Vertikal" dient zum Einstellen der
•
vertikalen Skala (Volt oder Einheiten pro Skalenteil des Vertikalrasters) bei
jedem Kanal.
HINWEIS. Sie können die Fein-Taste drücken (Navigation-Bedienelemente),
wenn Sie mit dem Drehknopf kleinere Anpassungen vornehmen möchten.
Einstellen von Kanaleingangsparametern
auf Seite 87.
