Tektronix TBS2000B-Serie Benutzerhandbuch Seite 134

Analysieren eines Signals
112

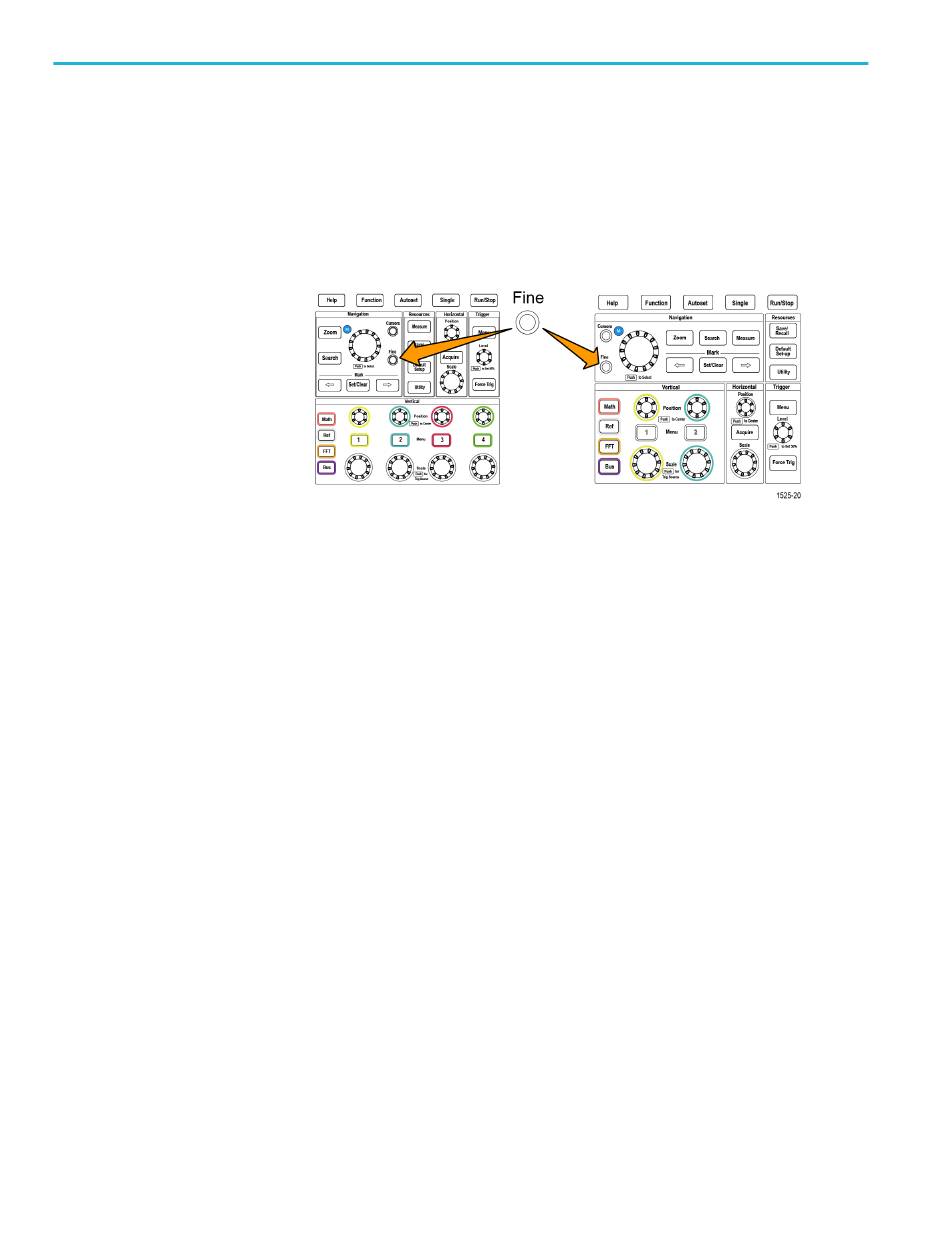

4. Um kleinere Anpassungen der Cursorposition vornehmen zu können,
drücken Sie die Taste Fein. Dadurch schalten Sie zwischen groben und
feinen Anpassungen der Cursorposition um.
Mit der Taste Fein sind auch kleinere Anpassungen an den Drehknöpfen
Vertikale Position und Horizontale Position, am Triggerpegel-Drehknopf
und vielen kleinere Anpassungen am Mehrzweck-Drehknopf möglich.
5. Drücken Sie die Seitenmenütaste Amplitude oder Bildschirm, um einen
anderen Cursor zur Durchführung von Messungen auszuwählen. Siehe
Cursorarten auf Seite 113.
6. Drücken Sie die Seitenmenütaste Link, um die Cursorverknüpfung auf Ein
oder Aus zu schalten. Ist die Verknüpfung auf Ein gesetzt, werden bei
Drehung des Mehrfunktions-Drehknopfes beide Cursors gleichzeitig
bewegt.
7. Falls einer oder beide Cursors nicht auf dem Bildschirm angezeigt werden,
drücken Sie die Seitenmenütaste Curs. auf Bildsch. anz., um nicht auf dem
Bildschirm dargestellte Cursors wieder anzuzeigen.
8. Drücken Sie die Frontplattentaste Cursor, um die Cursors auszuschalten.
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
