Analysieren eines Signals

So schwenken Sie eine Signaldarstellung

132
Der Wave Inspector verfügt über folgende Suchfunktionen:
Suchen Beschreibung
Flanke Suche nach Flanken (ansteigend oder abfallend) mit benutzerdefiniertem
Schwellenwertpegel.
Impulsbreite Suche nach positiven oder negativen Impulsbreiten, die >, <, = oder ≠
einer benutzerdefinierten Impulsbreite sind.
Runt Suche nach positiven oder negativen Impulsen, die eine
Amplitudenschwelle überschreiten, eine zweite Schwelle jedoch nicht
überschreiten, bevor die erste Schwelle erneut überschritten wird. Suche
nach allen Runt-Impulsen oder nur nach denen mit einer Dauer >, <, =
oder ≠ einer benutzerdefinierten Zeit.

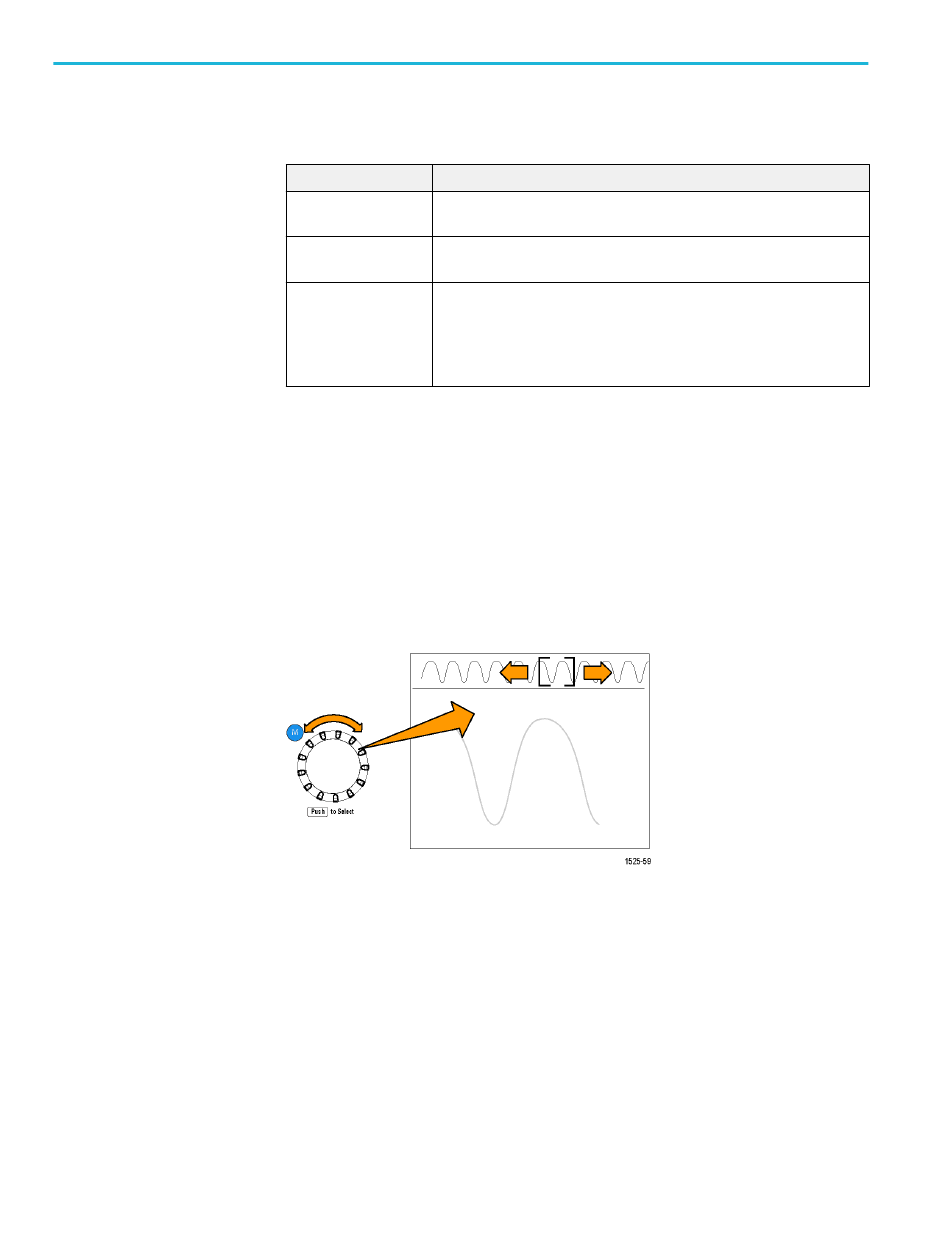

Bei aktivierter Zoom-Funktion können Sie mit Hilfe der Verschiebefunktion
(„Pan") schnell einen Bildlauf durch das Signal durchführen. So verwenden Sie
die Verschiebefunktion:
Um ein Signal zu schwenken, drehen Sie den Mehrfunktions-Drehknopf wenn
die Seitenmenütaste Position im Zoom-Menü ausgewählt ist.
Drehen Sie den Mehrfunktions-Drehknopf im Uhrzeigersinn, um nach vorne zu
schwenken. Drehen Sie es entgegen dem Uhrzeigersinn, um es rückwärts zu
verschieben. Je weiter Sie den Knopf drehen, desto schneller wird das Zoom-
Fenster verschoben.
