5. Bedienung der Tastatur und Anzeige

Der Antrieb wird konfiguriert und sein Betrieb wird über die Tastatur und die Anzeige überwacht.

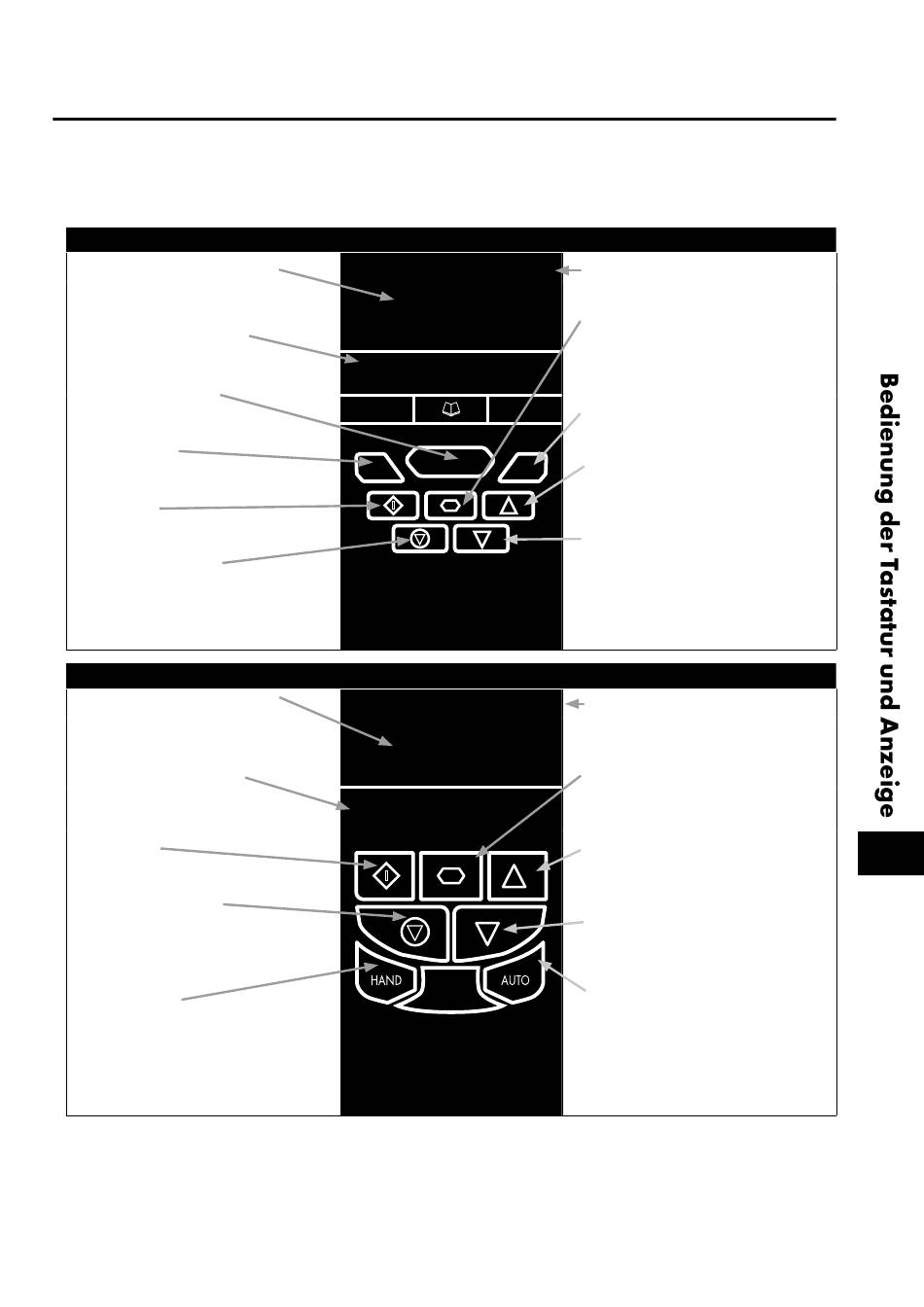

5.1. OLED-Tastatur-Layout und -Funktion

Die Steuertastatur bietet Zugriff auf die Antriebsparameter und ermöglicht auch die Steuerung des Antriebs, wenn der Tastaturmodus in
P1-12 ausgewählt ist.
Wichtige Display-Parameter
Zeigt, welcher der verfügbaren Parameter
aktuell auf dem Haupt-Display angezeigt
wird, z. B. Motordrehzahl, -stromstärke etc.
Betriebsinformationen
Echtzeit-Anzeige wichtiger Betriebsdaten,
z. B. Ausgangsstrom und Leistung.
Schnelle Hilfe-Taste
Bietet Zugriff auf eine kurze
Beschreibung der angezeigten Nachrichten.
Taste „Hand"
Zur Aktivierung der Tastatursteuerung des
Umrichters.
Start-Taste
Wird im manuellen Modus (Hand) zum
Start des Umrichters verwendet.
Stopp-/Reset-Taste
Für den Neustart nach einer
Fehlerabschaltung des Umrichters.
Wird im manuellen Modus (Hand) zum
Stoppen des Umrichters verwendet.
Wichtige Display-Parameter
Zeigt, welcher der verfügbaren Parameter
aktuell auf dem Haupt-Display angezeigt
wird, z. B. Motordrehzahl, -stromstärke etc.
Betriebsinformationen
Echtzeit-Anzeige wichtiger
Betriebsdaten, z. B. Ausgangsstrom und
Leistung.
Start-Taste
Wird im manuellen Modus
(Hand) zum Start des Umrichters verwendet.
Stopp-/Reset-Taste
Für den Neustart nach einer
Fehlerabschaltung des Umrichters.
Wird im manuellen Modus (Hand) zum Stoppen
des Umrichters verwendet.
Taste „Hand"
Zur Aktivierung der Tastatursteuerung des
Umrichters.
www.invertekdrives.com
TFT Display
ECO
STOP
15kW 400V
HAND AUTO
OLED Anzeige
ECO
STOP
15kW 400V
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 31
01
Antriebssadresse
Adresse der seriellen
Kommunikationsadresse einstellen in
Parameter P5-01.
Navigationstaste
Für die Anzeige von Echtzeitdaten, den
3Ph
Zugriff auf die Parameterkonfiguration
und das Speichern von Änderungen.
Taste „Auto"
Zur Aktivierung des Auto- oder
Remote-Modus des Umrichters.
Auf-Taste
Zur Erhöhung der Drehzahl im
Echtzeitmodus bzw. der Parameterwerte im
Bearbeitungsmodus.
Ab-Taste
Zur Verringerung der Drehzahl im
Echtzeitmodus bzw. der Parameterwerte im
Bearbeitungsmodus.
01
Antriebssadresse
Adresse der seriellen
Kommunikationsadresse einstellen in
Parameter P5-01.
Steuertastatur
Bietet Zugriff auf die Umrichterparameter
3Ph
bzw. die Steuerung des Umrichters im
manuellen Modus (Hand).
Navigationstaste
Für die Anzeige von Echtzeitdaten, den
Zugriff auf die Parameterkonfiguration
und das Speichern von Änderungen.
Auf-Taste
Zur Erhöhung der Drehzahl im
Echtzeitmodus bzw. der Parameterwerte im
Bearbeitungsmodus.
Ab-Taste
Zur Verringerung der Drehzahl im
Echtzeitmodus bzw. der Parameterwerte im
Bearbeitungsmodus.
Taste „Auto"
Zur Aktivierung des Auto- oder Remote-
Modus des Umrichters.
5
