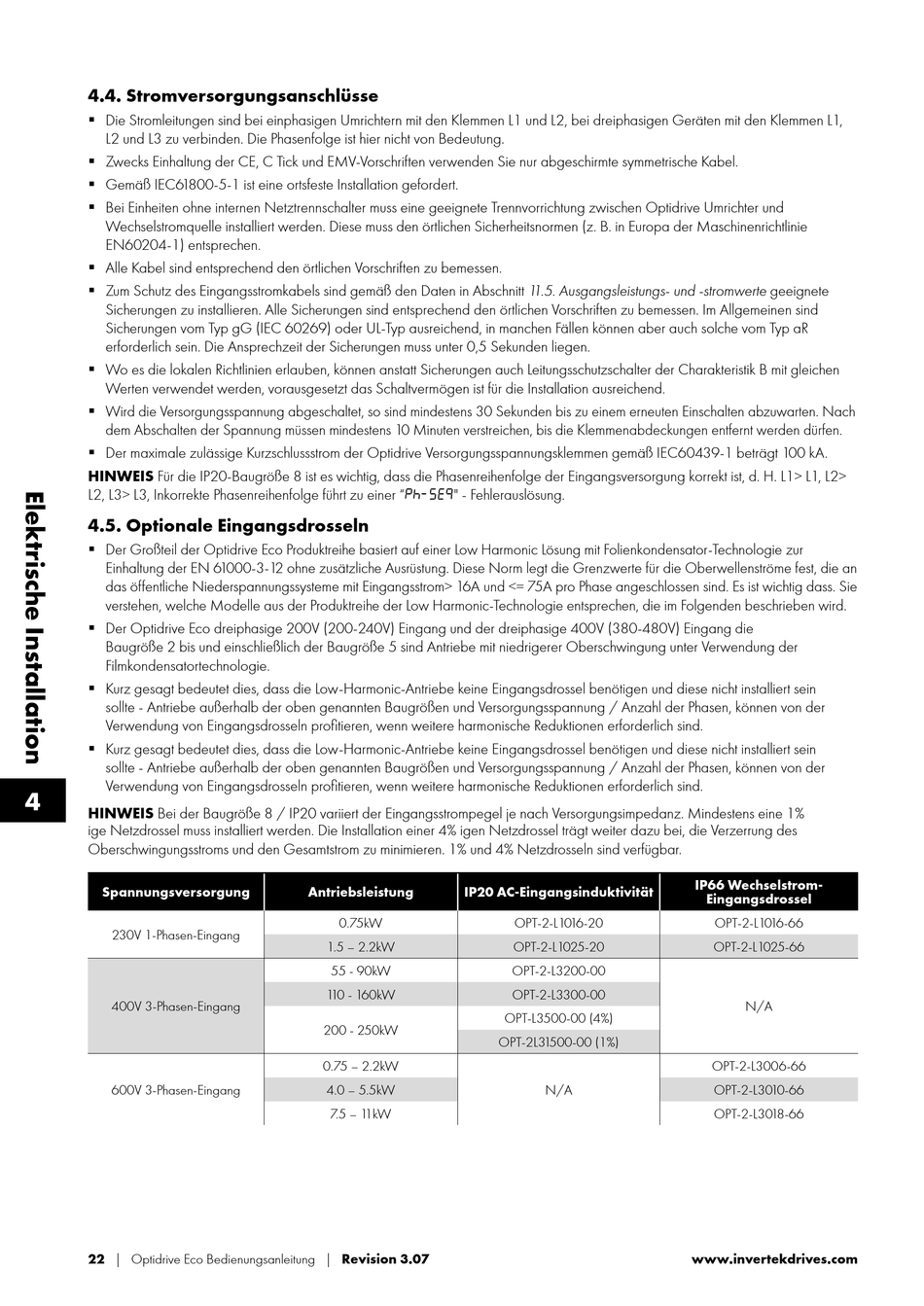

4.4. Stromversorgungsanschlüsse
 D ie Stromleitungen sind bei einphasigen Umrichtern mit den Klemmen L1 und L2, bei dreiphasigen Geräten mit den Klemmen L1,
L2 und L3 zu verbinden. Die Phasenfolge ist hier nicht von Bedeutung.
 Z wecks Einhaltung der CE, C Tick und EMV-Vorschriften verwenden Sie nur abgeschirmte symmetrische Kabel.
 G emäß IEC61800-5-1 ist eine ortsfeste Installation gefordert.
 B ei Einheiten ohne internen Netztrennschalter muss eine geeignete Trennvorrichtung zwischen Optidrive Umrichter und
Wechselstromquelle installiert werden. Diese muss den örtlichen Sicherheitsnormen (z. B. in Europa der Maschinenrichtlinie
EN60204-1) entsprechen.
 A lle Kabel sind entsprechend den örtlichen Vorschriften zu bemessen.
 Z um Schutz des Eingangsstromkabels sind gemäß den Daten in Abschnitt 1 1.5. Ausgangsleistungs- und -stromwerte geeignete
Sicherungen zu installieren. Alle Sicherungen sind entsprechend den örtlichen Vorschriften zu bemessen. Im Allgemeinen sind
Sicherungen vom Typ gG (IEC 60269) oder UL-Typ ausreichend, in manchen Fällen können aber auch solche vom Typ aR
erforderlich sein. Die Ansprechzeit der Sicherungen muss unter 0,5 Sekunden liegen.
 W o es die lokalen Richtlinien erlauben, können anstatt Sicherungen auch Leitungsschutzschalter der Charakteristik B mit gleichen
Werten verwendet werden, vorausgesetzt das Schaltvermögen ist für die Installation ausreichend.
 W ird die Versorgungsspannung abgeschaltet, so sind mindestens 30 Sekunden bis zu einem erneuten Einschalten abzuwarten. Nach
dem Abschalten der Spannung müssen mindestens 10 Minuten verstreichen, bis die Klemmenabdeckungen entfernt werden dürfen.
 D er maximale zulässige Kurzschlussstrom der Optidrive Versorgungsspannungsklemmen gemäß IEC60439-1 beträgt 100 kA.
HINWEIS Für die IP20-Baugröße 8 ist es wichtig, dass die Phasenreihenfolge der Eingangsversorgung korrekt ist, d. H. L1> L1, L2>
L2, L3> L3, Inkorrekte Phasenreihenfolge führt zu einer "Ph-Seq" - Fehlerauslösung.

4.5. Optionale Eingangsdrosseln

 Der Großteil der Optidrive Eco Produktreihe basiert auf einer Low Harmonic Lösung mit Folienkondensator-Technologie zur
Einhaltung der EN 61000-3-12 ohne zusätzliche Ausrüstung. Diese Norm legt die Grenzwerte für die Oberwellenströme fest, die an
das öffentliche Niederspannungssysteme mit Eingangsstrom> 16A und <= 75A pro Phase angeschlossen sind. Es ist wichtig dass. Sie
verstehen, welche Modelle aus der Produktreihe der Low Harmonic-Technologie entsprechen, die im Folgenden beschrieben wird.
 D er Optidrive Eco dreiphasige 200V (200-240V) Eingang und der dreiphasige 400V (380-480V) Eingang die
Baugröße 2 bis und einschließlich der Baugröße 5 sind Antriebe mit niedrigerer Oberschwingung unter Verwendung der
Filmkondensatortechnologie.
 K urz gesagt bedeutet dies, dass die Low-Harmonic-Antriebe keine Eingangsdrossel benötigen und diese nicht installiert sein
sollte - Antriebe außerhalb der oben genannten Baugrößen und Versorgungsspannung / Anzahl der Phasen, können von der
Verwendung von Eingangsdrosseln profitieren, wenn weitere harmonische Reduktionen erforderlich sind.
 K urz gesagt bedeutet dies, dass die Low-Harmonic-Antriebe keine Eingangsdrossel benötigen und diese nicht installiert sein
sollte - Antriebe außerhalb der oben genannten Baugrößen und Versorgungsspannung / Anzahl der Phasen, können von der
Verwendung von Eingangsdrosseln profitieren, wenn weitere harmonische Reduktionen erforderlich sind.
4
HINWEIS Bei der Baugröße 8 / IP20 variiert der Eingangsstrompegel je nach Versorgungsimpedanz. Mindestens eine 1%
ige Netzdrossel muss installiert werden. Die Installation einer 4% igen Netzdrossel trägt weiter dazu bei, die Verzerrung des
Oberschwingungsstroms und den Gesamtstrom zu minimieren. 1% und 4% Netzdrosseln sind verfügbar.

Spannungsversorgung

230V 1-Phasen-Eingang
400V 3-Phasen-Eingang
600V 3-Phasen-Eingang
22 | Optidrive Eco Bedienungsanleitung | Revision 3.07

Antriebsleistung

IP20 AC-Eingangsinduktivität
0.75kW
1.5 – 2.2kW
55 - 90kW
1 10 - 160kW
200 - 250kW
0.75 – 2.2kW
4.0 – 5.5kW
7.5 – 1 1kW
OPT-2-L1016-20
OPT-2-L1025-20
OPT-2-L3200-00
OPT-2-L3300-00
OPT-L3500-00 (4%)
OPT-2L31500-00 (1%)
N/A
IP66 Wechselstrom-
Eingangsdrossel
OPT-2-L1016-66
OPT-2-L1025-66
N/A
OPT-2-L3006-66
OPT-2-L3010-66
OPT-2-L3018-66
