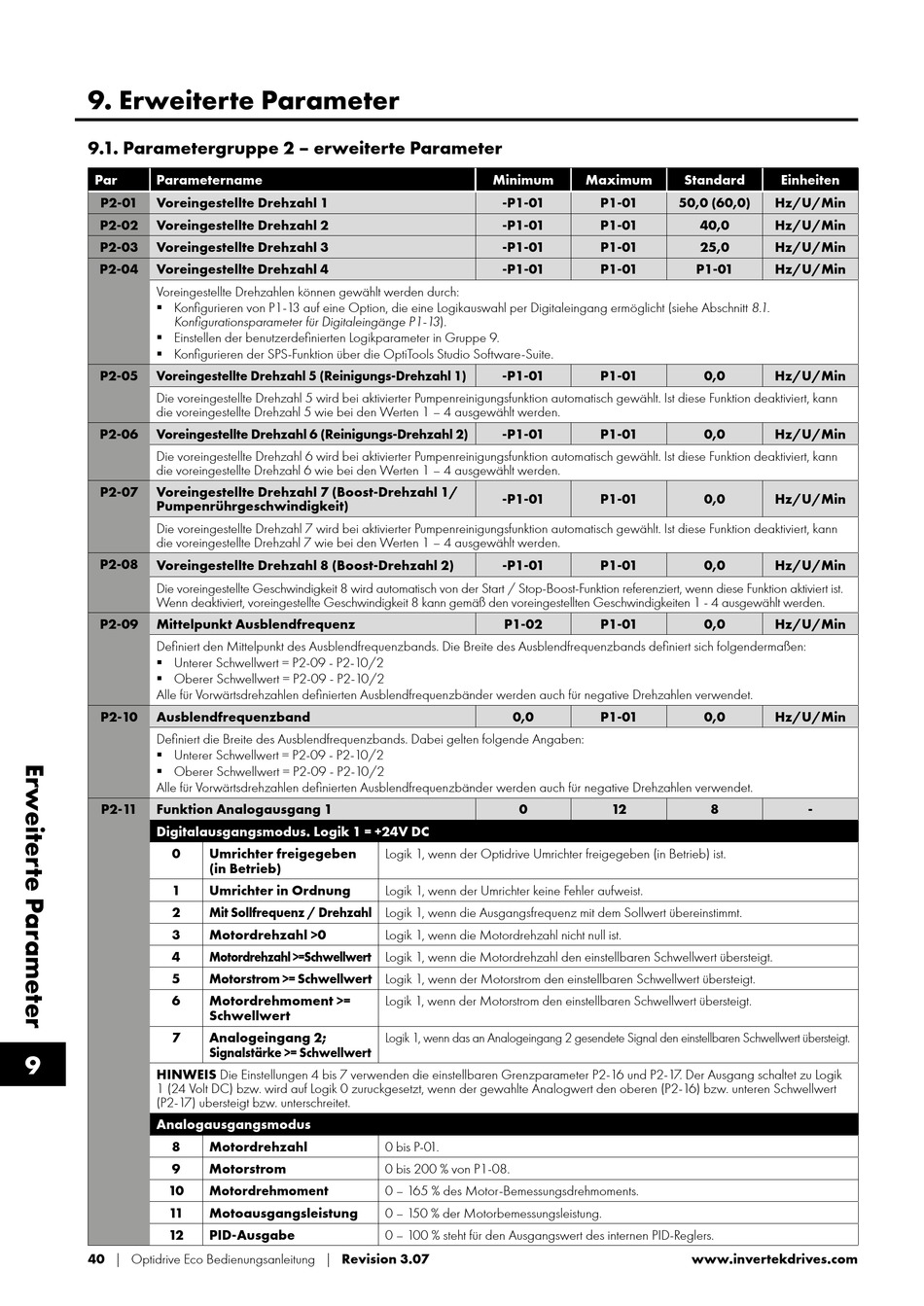

9. Erweiterte Parameter

9.1. Parametergruppe 2 – erweiterte Parameter
Par Parametername
P2-01 Voreingestellte Drehzahl 1
P2-02 Voreingestellte Drehzahl 2
P2-03 Voreingestellte Drehzahl 3
P2-04 Voreingestellte Drehzahl 4
Voreingestellte Drehzahlen können gewählt werden durch:
 Konfigurieren von P1-13 auf eine Option, die eine Logikauswahl per Digitaleingang ermöglicht (siehe Abschnitt 8. 1 .
Konfigurationsparameter für Digitaleingänge P1-13).
 Einstellen der benutzerdefinierten Logikparameter in Gruppe 9.
 Konfigurieren der SPS-Funktion über die OptiTools Studio Software-Suite.
P2-05 Voreingestellte Drehzahl 5 (Reinigungs-Drehzahl 1)
Die voreingestellte Drehzahl 5 wird bei aktivierter Pumpenreinigungsfunktion automatisch gewählt. Ist diese Funktion deaktiviert, kann
die voreingestellte Drehzahl 5 wie bei den Werten 1 – 4 ausgewählt werden.
P2-06 Voreingestellte Drehzahl 6 (Reinigungs-Drehzahl 2)
Die voreingestellte Drehzahl 6 wird bei aktivierter Pumpenreinigungsfunktion automatisch gewählt. Ist diese Funktion deaktiviert, kann
die voreingestellte Drehzahl 6 wie bei den Werten 1 – 4 ausgewählt werden.
P2-07 Voreingestellte Drehzahl 7 (Boost-Drehzahl 1/
Pumpenrührgeschwindigkeit)
Die voreingestellte Drehzahl 7 wird bei aktivierter Pumpenreinigungsfunktion automatisch gewählt. Ist diese Funktion deaktiviert, kann
die voreingestellte Drehzahl 7 wie bei den Werten 1 – 4 ausgewählt werden.
P2-08
Voreingestellte Drehzahl 8 (Boost-Drehzahl 2)
Die voreingestellte Geschwindigkeit 8 wird automatisch von der Start / Stop-Boost-Funktion referenziert, wenn diese Funktion aktiviert ist.
Wenn deaktiviert, voreingestellte Geschwindigkeit 8 kann gemäß den voreingestellten Geschwindigkeiten 1 - 4 ausgewählt werden.
P2-09 Mittelpunkt Ausblendfrequenz
Definiert den Mittelpunkt des Ausblendfrequenzbands. Die Breite des Ausblendfrequenzbands definiert sich folgendermaßen:
 Unterer Schwellwert = P2-09 - P2-10/2
 Oberer Schwellwert = P2-09 - P2-10/2
Alle für Vorwärtsdrehzahlen definierten Ausblendfrequenzbänder werden auch für negative Drehzahlen verwendet.
P2-10 Ausblendfrequenzband
Definiert die Breite des Ausblendfrequenzbands. Dabei gelten folgende Angaben:
 Unterer Schwellwert = P2-09 - P2-10/2
 Oberer Schwellwert = P2-09 - P2-10/2
Alle für Vorwärtsdrehzahlen definierten Ausblendfrequenzbänder werden auch für negative Drehzahlen verwendet.
P2-11 Funktion Analogausgang 1
Digitalausgangsmodus. Logik 1 = +24V DC
0
1
2
3
4
5
6
7
9
HINWEIS Die Einstellungen 4 bis 7 verwenden die einstellbaren Grenzparameter P2-16 und P2-17. Der Ausgang schaltet zu Logik
1 (24 Volt DC) bzw. wird auf Logik 0 zuruckgesetzt, wenn der gewahlte Analogwert den oberen (P2-16) bzw. unteren Schwellwert
(P2-17) ubersteigt bzw. unterschreitet.
Analogausgangsmodus
8
9
10
11
12
40 | Optidrive Eco Bedienungsanleitung | Revision 3.07
Umrichter freigegeben
(in Betrieb)
Umrichter in Ordnung
Mit Sollfrequenz / Drehzahl Logik 1, wenn die Ausgangsfrequenz mit dem Sollwert übereinstimmt.
Motordrehzahl >0
Motordrehzahl >=Schwellwert Logik 1, wenn die Motordrehzahl den einstellbaren Schwellwert übersteigt.
Motorstrom >= Schwellwert Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt.
Motordrehmoment >=
Schwellwert
Analogeingang 2;
Signalstärke >= Schwellwert
Motordrehzahl
Motorstrom
Motordrehmoment
Motoausgangsleistung
PID-Ausgabe
Minimum
-P1-01
-P1-01
-P1-01
-P1-01
-P1-01
-P1-01
-P1-01
-P1-01
P1-02
0,0
0
Logik 1, wenn der Optidrive Umrichter freigegeben (in Betrieb) ist.
Logik 1, wenn der Umrichter keine Fehler aufweist.
Logik 1, wenn die Motordrehzahl nicht null ist.
Logik 1, wenn der Motorstrom den einstellbaren Schwellwert übersteigt.
Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren Schwellwert übersteigt.
0 bis P-01.
0 bis 200 % von P1-08.
0 – 165 % des Motor-Bemessungsdrehmoments.
0 – 150 % der Motorbemessungsleistung.
0 – 100 % steht für den Ausgangswert des internen PID-Reglers.
Maximum Standard
P1-01 50,0 (60,0)
P1-01 40,0
P1-01 25,0
P1-01 P1-01
P1-01 0,0
P1-01 0,0
P1-01 0,0
P1-01 0,0
P1-01 0,0
P1-01 0,0
12 8
