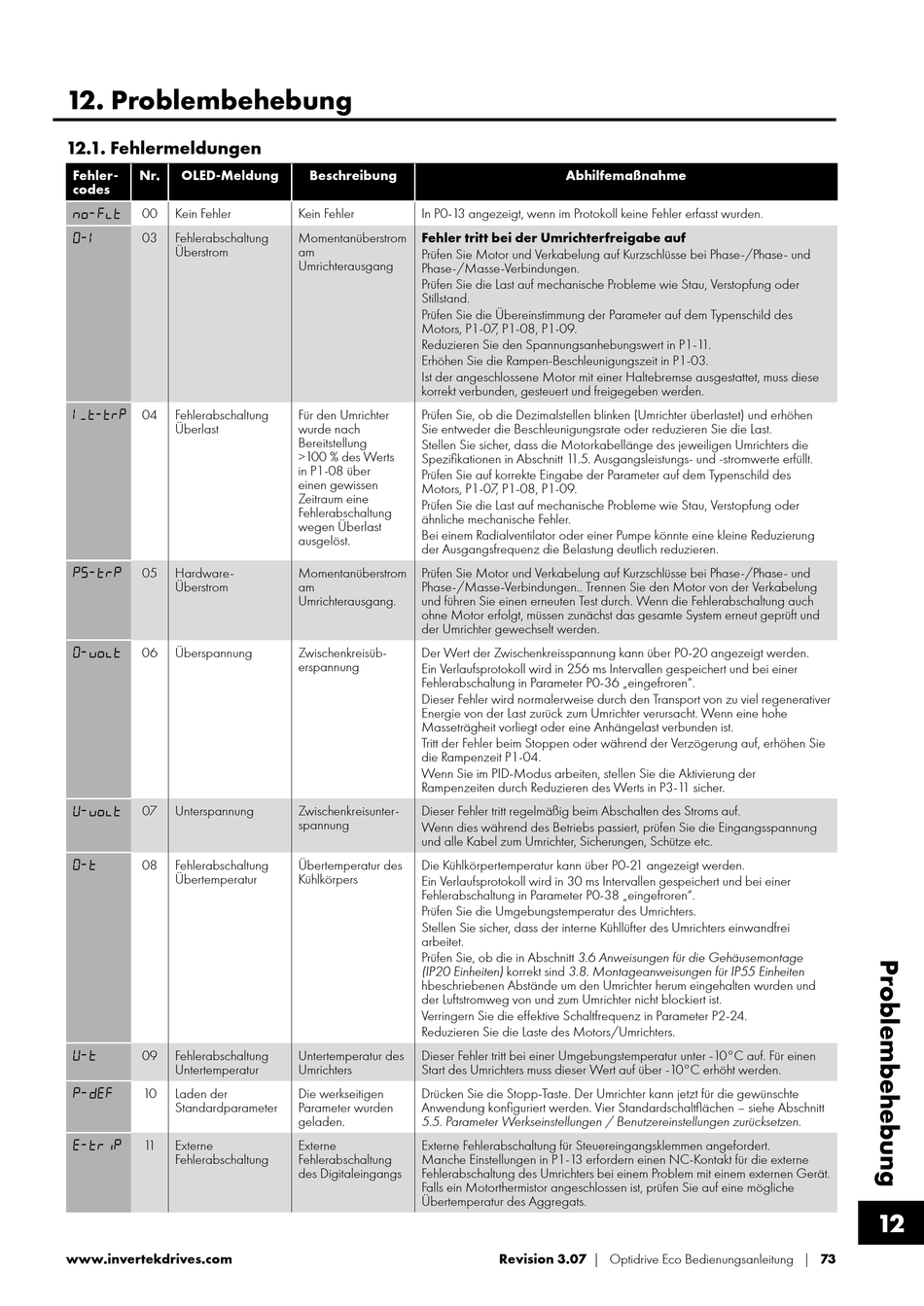

12. Problembehebung

12.1. Fehlermeldungen

Fehler- Nr. OLED-Meldung
codes
o-Ft
00 Kein Fehler
-
03 Fehlerabschaltung
Überstrom
.t-t
04 Fehlerabschaltung
Überlast
PS-tP
05 Hardware-
Überstrom
-ot
06 Überspannung
-ot
07 Unterspannung
-t
08 Fehlerabschaltung
Übertemperatur
-t
09 Fehlerabschaltung
Untertemperatur
P-e
10 Laden der
Standardparameter
E-t
1 1 Externe
Fehlerabschaltung
www.invertekdrives.com
Beschreibung
Kein Fehler In P0-13 angezeigt, wenn im Protokoll keine Fehler erfasst wurden.
Fehler tritt bei der Umrichterfreigabe auf
Momentanüberstrom
am
Prüfen Sie Motor und Verkabelung auf Kurzschlüsse bei Phase-/Phase- und
Umrichterausgang
Phase-/Masse-Verbindungen.
Prüfen Sie die Last auf mechanische Probleme wie Stau, Verstopfung oder
Stillstand.
Prüfen Sie die Übereinstimmung der Parameter auf dem Typenschild des
Motors, P1-07, P1-08, P1-09.
Reduzieren Sie den Spannungsanhebungswert in P1-1 1.
Erhöhen Sie die Rampen-Beschleunigungszeit in P1-03.
Ist der angeschlossene Motor mit einer Haltebremse ausgestattet, muss diese
korrekt verbunden, gesteuert und freigegeben werden.
Für den Umrichter Prüfen Sie, ob die Dezimalstellen blinken (Umrichter überlastet) und erhöhen
wurde nach Sie entweder die Beschleunigungsrate oder reduzieren Sie die Last.
Bereitstellung
Stellen Sie sicher, dass die Motorkabellänge des jeweiligen Umrichters die
>100 % des Werts
Spezifikationen in Abschnitt 1 1.5. Ausgangsleistungs- und -stromwerte erfüllt.
in P1-08 über
Prüfen Sie auf korrekte Eingabe der Parameter auf dem Typenschild des
einen gewissen
Motors, P1-07, P1-08, P1-09.
Zeitraum eine
Prüfen Sie die Last auf mechanische Probleme wie Stau, Verstopfung oder
Fehlerabschaltung
ähnliche mechanische Fehler.
wegen Überlast
Bei einem Radialventilator oder einer Pumpe könnte eine kleine Reduzierung
ausgelöst.
der Ausgangsfrequenz die Belastung deutlich reduzieren.
Momentanüberstrom Prüfen Sie Motor und Verkabelung auf Kurzschlüsse bei Phase-/Phase- und
am Phase-/Masse-Verbindungen.. Trennen Sie den Motor von der Verkabelung
Umrichterausgang. und führen Sie einen erneuten Test durch. Wenn die Fehlerabschaltung auch
ohne Motor erfolgt, müssen zunächst das gesamte System erneut geprüft und
der Umrichter gewechselt werden.
Zwischenkreisüb- Der Wert der Zwischenkreisspannung kann über P0-20 angezeigt werden.
erspannung
Ein Verlaufsprotokoll wird in 256 ms Intervallen gespeichert und bei einer
Fehlerabschaltung in Parameter P0-36 „eingefroren".
Dieser Fehler wird normalerweise durch den Transport von zu viel regenerativer
Energie von der Last zurück zum Umrichter verursacht. Wenn eine hohe
Masseträgheit vorliegt oder eine Anhängelast verbunden ist.
Tritt der Fehler beim Stoppen oder während der Verzögerung auf, erhöhen Sie
die Rampenzeit P1-04.
Wenn Sie im PID-Modus arbeiten, stellen Sie die Aktivierung der
Rampenzeiten durch Reduzieren des Werts in P3-1 1 sicher.
Zwischenkreisunter- Dieser Fehler tritt regelmäßig beim Abschalten des Stroms auf.
spannung
Wenn dies während des Betriebs passiert, prüfen Sie die Eingangsspannung
und alle Kabel zum Umrichter, Sicherungen, Schütze etc.
Übertemperatur des Die Kühlkörpertemperatur kann über P0-21 angezeigt werden.
Kühlkörpers
Ein Verlaufsprotokoll wird in 30 ms Intervallen gespeichert und bei einer
Fehlerabschaltung in Parameter P0-38 „eingefroren".
Prüfen Sie die Umgebungstemperatur des Umrichters.
Stellen Sie sicher, dass der interne Kühllüfter des Umrichters einwandfrei
arbeitet.
Prüfen Sie, ob die in Abschnitt 3.6 Anweisungen für die Gehäusemontage
(IP20 Einheiten) korrekt sind 3.8. Montageanweisungen für IP55 Einheiten
hbeschriebenen Abstände um den Umrichter herum eingehalten wurden und
der Luftstromweg von und zum Umrichter nicht blockiert ist.
Verringern Sie die effektive Schaltfrequenz in Parameter P2-24.
Reduzieren Sie die Laste des Motors/Umrichters.
Untertemperatur des Dieser Fehler tritt bei einer Umgebungstemperatur unter -10°C auf. Für einen
Umrichters Start des Umrichters muss dieser Wert auf über -10°C erhöht werden.
Die werkseitigen Drücken Sie die Stopp-Taste. Der Umrichter kann jetzt für die gewünschte
Parameter wurden Anwendung konfiguriert werden. Vier Standardschaltflächen – siehe Abschnitt
geladen. 5.5. Parameter Werkseinstellungen / Benutzereinstellungen zurücksetzen.
Externe Externe Fehlerabschaltung für Steuereingangsklemmen angefordert.
Fehlerabschaltung Manche Einstellungen in P1-13 erfordern einen NC-Kontakt für die externe
des Digitaleingangs Fehlerabschaltung des Umrichters bei einem Problem mit einem externen Gerät.
Falls ein Motorthermistor angeschlossen ist, prüfen Sie auf eine mögliche
Übertemperatur des Aggregats.
Abhilfemaßnahme
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 73
