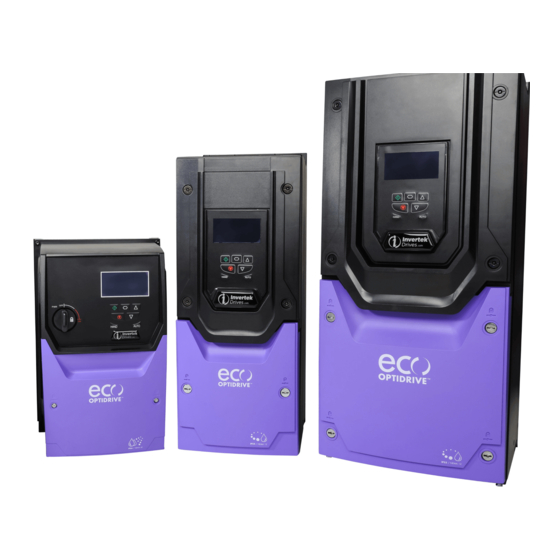

Invertek Drives Eco optidrive Bedienungsanleitung

Invertek Drives Eco optidrive Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Eco optidrive:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
AC-Frequenzumrichter
0,75 – 250 kW/1 – 350 PS
200-600V Ein-/Dreiphasen-Eingang
Installations- und Bedienungsanweisungen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invertek Drives Eco optidrive

Inhaltszusammenfassung für Invertek Drives Eco optidrive

  • Seite 1 Bedienungsanleitung AC-Frequenzumrichter 0,75 – 250 kW/1 – 350 PS 200-600V Ein-/Dreiphasen-Eingang Installations- und Bedienungsanweisungen...

  • Seite 2: Konformitätserklärung

    Diese Bedienungsanleitung gilt für die Firmware-Version 2.00. Bedienungsanleitung Revision 2.00 Invertek Drives Ltd verfolgt eine Politik der kontinuierlichen Verbesserung, und obgleich alle Anstrengungen unternommen wurden, um präzise und aktuelle Angaben zur Verfügung zu stellen, dienen die in dieser Bedienungsanleitung enthaltenen Informationen lediglich der Orientierung und stellen keinen Teil irgendeines Vertrages dar.

  • Seite 3: Inhaltsverzeichnis

    Optidrive Eco Bedienungsanleitung Revision 2.00 Einleitung ................................4 1.1. Wichtige Sicherheitsinformationen ............................... 4 Allgemeine Informationen und Bemessungsdaten ..................5 2.1. Umrichter-Modellnummern .................................. 5 2.2. Identifikation des Umrichters nach Modellnummer ..........................6 Mechanische Installation..........................7 3.1. Vor der Installation ....................................7 3.2. Allgemeines ......................................7 3.3.

  • Seite 4: Einleitung

    Die Leitungen sollten sich zudem in einem Winkel von 90° kreuzen. Alle Klemmen müssen mit dem vorgesehenen Drehmoment angezogen werden. Führen Sie niemals Reparaturen am Optidrive Umrichter durch. Kontaktieren Sie bei vermuteten Fehlern oder Störungen Ihren regionalen Invertek Drives Vertriebspartner zur weiteren Unterstützung. www.invertekdrives.com...

  • Seite 5: Allgemeine Informationen Und Bemessungsdaten

    Optidrive Eco Bedienungsanleitung Revision 2.00 2. Allgemeine Informationen und Bemessungsdaten 2.1. Umrichter-Modellnummern 2.1.1. IP20 Einheiten 200 – 240 Volt, einphasige Modelle Baugröße Modellcode 0,75 ODV-3-220043-1F12-SN ODV-3-220070-1F12-SN ODV-3-220105-1F12-SN 200 – 240 Volt, dreiphasige Modelle Baugröße Modellcode 0,75 ODV-3-220043-3F12-SN ODV-3-220070-3F12-SN ODV-3-220105-3F12-SN ODV-3-320150-3F12-SN ODV-3-420240-3F12-SN 380 –...

  • Seite 6: Modellcode

    Optidrive Eco Bedienungsanleitung Revision 2.00 2.1.3. Geschlossene IP55-Antriebe 200 – 240 Volt, dreiphasige Modelle Baugröße Modellcode ODV-3-420300-3F1N-TN ODV-3-420460-3F1N-TN ODV-3-520610-3F1N-TN ODV-3-520720-3F1N-TN ODV-3-620900-3F1N-TN ODV-3-621100-3F1N-TN ODV-3-621500-3F1N-TN ODV-3-621800-3F1N-TN ODV-3-722020-3F1N-TN ODV-3-722480-3F1N-TN 380 – 480 Volt, dreiphasige Modelle Baugröße Modellcode ODV-3-440300-3F1N-TN ODV-3-440390-3F1N-TN ODV-3-440460-3F1N-TN ODV-3-540610-3F1N-TN ODV-3-540720-3F1N-TN ODV-3-540900-3F1N-TN ODV-3-641100-3F1N-TN ODV-3-641500-3F1N-TN ODV-3-641800-3F1N-TN...

  • Seite 7: Mechanische Installation

    Optidrive Eco Bedienungsanleitung Revision 2.00 3. Mechanische Installation 3.1. Vor der Installation  Nehmen Sie den Optidrive Umrichter aus der Verpackung und prüfen Sie ihn auf eventuelle Beschädigungen. Sollten Sie welche feststellen, benachrichtigen Sie umgehend den Spediteur.  Prüfen Sie das Leistungsschild des Umrichters, um sicherzustellen, dass er den richtigen Typ und die korrekten Leistungsanforderungen für Ihre Anwendung aufweist.
  • Seite 8 Optidrive Eco Bedienungsanleitung Revision 2.00 3.3.2. IP66 Einheiten ØI ØJ Baugröße Gewicht Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 10,12 8,67 7,87 28,4 1,12 9,41 7,40 6,93 0,17 0,33 10,6 10,12 8,67 7,87 28,4 1,12 10,24 7,40 6,93 0,17 0,33 12,1...
  • Seite 9 Optidrive Eco Bedienungsanleitung Revision 2.00 3.3.3. IP55 Einheiten ØH ØI Baugröße Gewicht Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 17,32 16,46 16,65 0,31 9,92 6,73 4,33 4,25 0,17 0,30 25,4 21,26 20,28 20,47 0,31 10,63 9,25 6,89 4,25 0,17 0,30 23,1...

  • Seite 10: Anweisungen Für Die Gehäusemontage (Ip20 Einheiten)

    Gehäuse (nicht belüftet) verwendet werden. Gehäusekonstruktion und -layout müssen so ausgelegt sein, dass angemessene Belüftungswege und -abstände gewährleistet werden und die Luft durch den Kühlkörper des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die in nicht-belüfteten Metallgehäusen montiert werden:...

  • Seite 11: Leitlinien Für Die Montage (Ip66 Einheiten)

    Optidrive Eco Bedienungsanleitung Revision 2.00 3.6. Leitlinien für die Montage (IP66 Einheiten)  Stellen Sie vor der Montage sicher, dass der gewählte Installationsort die unter Abschnitt 12.1 angegebenen Umgebungsbedingungen für den Umrichter erfüllt.  Der Umrichter ist senkrecht an einer ebenen Oberfläche zu installieren. ...

  • Seite 12: Entfernen Der Klemmenabdeckung

    Optidrive Eco Bedienungsanleitung Revision 2.00 3.8. Entfernen der Klemmenabdeckung Alle IP55 & IP66 Einheiten verwenden an den Abdeckungen Vierteldrehverschlüsse. Siehe dazu die nachfolgenden Diagramme. Sie zeigen die Drehverschlüsse in der offenen bzw. geschlossenen (verriegelten) Position. Die Verschlüsse lassen sich einfacher bewegen, wenn Sie leicht gegen die Abdeckung drücken.

  • Seite 13: Elektrische Installation

    4. Elektrische Installation 4.1. Erdung des Umrichters Diese Anleitung dient als Richtlinie für eine ordnungsgemäße Installation. Invertek Drives Ltd übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung der für die korrekte Installation dieses Umrichters oder der dazugehörigen Ausrüstungen geltenden nationalen oder regionalen Vorschriften. Eine Nichteinhaltung dieser Vorschriften kann zu Verletzungen oder Sachschäden führen.

  • Seite 14: Schirmanschluss (Kabelschirm) - Ip55 Einheiten

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.1.6. Schirmanschluss (Kabelschirm) – IP55 Einheiten Zur Gewährleistung einer guten EMV-Leistung sowie der Einhaltung der EMV-Vorschriften für in geschlossenen Gehäusen installierte Umrichter sollten die Abschirmungen von Strom- und Motorkabeln über geeignete EMV-Kabelverschraubungen mit der Kabelabschirmung/der Durchführungsplatte verbunden werden. Dabei ist ein direkter metallischer 360ᵒ Kontakt zwischen Abschirmung und Verschraubung sicherzustellen.

  • Seite 15: Empfohlene Installation Zwecks Einhaltung Der Emv-Vorschriften - Gehäusemontierte Einheiten

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.1.7. Empfohlene Installation zwecks Einhaltung der EMV-Vorschriften – gehäusemontierte Einheiten 4.1.8. Vorsichtsmaßnahmen bei der Verkabelung Schließen Sie den Optidrive Umrichter gemäß den Anweisungen in Abschnitt 4.7 an und stellen Sie sicher, dass die Anschlüsse des Motorklemmenkastens korrekt sind.

  • Seite 16: Stromversorgungsanschlüsse

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.2. Stromversorgungsanschlüsse  Die Stromleitungen sind bei einphasigen Umrichtern mit den Klemmen L1 und L2, bei dreiphasigen Geräten mit den Klemmen L1, L2 und L3 zu verbinden. Die Phasenfolge ist hier nicht von Bedeutung.  Zwecks Einhaltung der CE, C Tick und EMV-Vorschriften verwenden Sie nur abgeschirmte symmetrische Kabel.

  • Seite 17: Motorthermistoranschluss

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.5.2. Motorthermistoranschluss Wird ein Motorthermistor verwendet, sollte der Anschluss folgendermaßen durchgeführt werden: Steuerklemmen Zusätzliche Infos  Kompatibler Thermistor: PTC-Typ, 2,5 kΩ Auslösewert  Es muss eine Einstellung für P1-13 gewählt werden, die Digitaleingang 5 als externe Abschaltfunktion definiert, z.

  • Seite 18: Safe Torque Off - Sicher Abgeschaltetes Moment

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.8. Safe Torque Off - Sicher abgeschaltetes Moment Der Begriff Safe Torque OFF wird im Verlaufe dieses Abschnitts mit „STO“ abgekürzt. 4.8.1. Verantwortlichkeiten Der Systemingenieur trägt die Verantwortung für die Risikobewertung des gesamten Systems, die Definition und Erfüllung der Anforderungen der „Sicherheitsleittechnik“, in die der Umrichter integriert wird, sowie die vollständige Verifizierung der Funktion, darunter die STO-Bestätigungsdiagnostik.

  • Seite 19: Sto-Status Und -Überwachung

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.8.5. STO-Status und -Überwachung Die Statusüberwachung des STO-Eingangs kann auf vielerlei Weise erfolgen, darunter: Umrichter-Display Wenn der STO-Eingang im normalen Umrichterbetrieb (AC-Netzstrom liegt an) nicht bestromt ist (STO-Funktion aktiviert), wird auf dem Display die Meldung „InHibit“ angezeigt (Hinweis: Wurde eine Fehlerabschaltung des Umrichters ausgelöst, wird anstelle von „InHibit“ eine entsprechende Meldung angezeigt.

  • Seite 20: Safety Relay

    Optidrive Eco Bedienungsanleitung Revision 2.00 4.8.9.1. Empfohlene STO-Verkabelung Bei einer externen 24 VDC Stromversorgung. Über die 24 VDC Versorgung des Umrichters Protective Capped Trunking or equivalent to prevent Protective Capped Trunking STO Cable short circuit to an or equivalent to prevent external Voltage source.

  • Seite 21: Verwenden Der Oled-Tastatur (Standardausstattung Bei Ip55 & Ip66 Einheiten)

    Optidrive Eco Bedienungsanleitung Revision 2.00 5. Verwenden der OLED-Tastatur (Standardausstattung bei IP55 & IP66 Einheiten) Die Konfiguration des Umrichters bzw. die Überwachung seines Betriebs erfolgt über die integrierte Tastatur mit sieben Tasten (Start, Stopp, Navigation, Auf, Ab, Hand, Auto) Tastatur und mehrzeiliges OLED-Textdisplay. 5.1.

  • Seite 22: Zugriff Auf/Ändern Von Parameterwerten

    Optidrive Eco Bedienungsanleitung Revision 2.00 5.4. Zugriff auf/Ändern von Parameterwerten Maximaldrehzahl Maximaldrehzahl Maximaldrehzahl  STOP P1-01 50 Hz 45 Hz  200 0 200 0 37 kW 400V 50 Hz P1-01 P1-01 Navigationstaste für mehr als 1 s Den gewünschten Parameter mit Navigationstaste Den Parameterwert mit der drücken und halten...

  • Seite 23: Umschalten Zwischen Den Modi „Hand" Und „Auto

    Optidrive Eco Bedienungsanleitung Revision 2.00 5.7. Umschalten zwischen den Modi „Hand“ und „Auto“  STOP STOP  37 kW 400V 37 kW 400V A = Auto H = Hand Die aktive Steuerquelle wird auf Im Modus „Hand“ ist ein Betrieb dem OLED-Display angezeigt.

  • Seite 24: Verwenden Von Tastatur & Led-Display Bei Den Ip20 Baugrößen 2 & 3

    Optidrive Eco Bedienungsanleitung Revision 2.00 6. Verwenden von Tastatur & LED-Display bei den IP20 Baugrößen 2 & 3 Die Konfiguration des Umrichters bzw. die Überwachung seines Betriebs erfolgt über die Tastatur bzw. das Display. 6.1. Tastatur-Layout und -Funktion – standardmäßige LED-Tastatur Für die Anzeige von Echtzeitdaten, den Zugriff auf die NAVIGATION Parameterkonfiguration und das Speichern von...

  • Seite 25: Erweiterte Tastaturkürzel

    Optidrive Eco Bedienungsanleitung Revision 2.00 6.3. Erweiterte Tastaturkürzel Funktion Wenn das Display Drücken Sie... Ergebnis Beispiel Folgendes zeigt...   Display zeigt Die nächsthöhere  Parametergruppe wird xxx Schnelle Auswahl von drücken ausgewählt Parametergruppen  Hinweis: Display zeigt Parametergruppenzugriff  Display zeigt muss aktiviert sein Die nächstniedrigere...

  • Seite 26: Inbetriebnahme

    Optidrive Eco Bedienungsanleitung Revision 2.00 7. Inbetriebnahme 7.1. Allgemeines Folgende Richtlinien gelten für alle Anwendungen. 7.1.1. Eingabe der Typenschilddaten des Motors Die Informationen auf dem Typenschild des Motors des Optidrive Eco Umrichters sollen:  Einen möglichst effizienten Motorbetrieb ermöglichen  Den Motor gegen mögliche Beschädigungen bei einem Betrieb mit Überlast schützen.

  • Seite 27: Parameter

    Optidrive Eco Bedienungsanleitung Revision 2.00 8. Parameter 8.1. Parametersatz – Überblick Der Optidrive Eco Umrichter bietet 7 Gruppen mit erweiterten Parametern:  Gruppe 1 – Standardparameter  Gruppe 2 – Erweiterte Parameter  Gruppe 3 – Benutzerdefinierte PID-Steuerparameter  Gruppe 4 – Motorsteuerparameter ...
  • Seite 28 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P1-12 Auswahl des Steuermodus 0: Anschlusssteuerung. Der Umrichter zeigt eine umgehende Reaktion auf an die Steueranschlüsse gesendete Signale. 1: Tastatursteuerung in eine Richtung. Der Umrichter kann über eine interne oder Remote-Tastatur nur in Vorwärtsrichtung betrieben werden.

  • Seite 29: Digitaleingangsfunktionen

    Optidrive Eco Bedienungsanleitung Revision 2.00 9. Digitaleingangsfunktionen 9.1. Konfigurationsparameter für Digitaleingänge P1-13 Lokale (Hand-) Digitaleingang Analogeingang Anmerkungen P1-13 Digitaleingang 1 Digitaleingang 2 Analogeingang 2 Steuerung *(2) (Klemme 2) (Klemme 3) (Klemme 10) (Klemme 4) (Klemme 6) Alle Funktionen werden vom Benutzer über die Parameter der Gruppe 9 oder die SPS-Funktion der OptiTools Studio-Software definiert.
  • Seite 30 Optidrive Eco Bedienungsanleitung Revision 2.00 Anmerkungen *(1): Die angezeigte Logik basiert auf der Standardeinstellung. Der Brandmodus kann über Parameter P8-09 konfiguriert werden. *(2): Standardeinstellung für P1-13 = 1 *(3): Befindet sich der Umrichter im PID-Modus (P1-12 = 3) und es wurde eine digitale Voreinstellung gewählt (P3-05 = 0), kann P1-13 auf 1, 9 oder 10 eingestellt werden, was die Auswahl zweier unabhängiger Sollwerte über Digitaleingang 2 ermöglicht.

  • Seite 31: Erweiterte Parameter

    Optidrive Eco Bedienungsanleitung Revision 2.00 10. Erweiterte Parameter 10.1. Parametergruppe 2 – erweiterte Parameter Par. Parametername Minimum Maximum Standard Einheiten P2-01 Voreingestellte Drehzahl 1 -P1-01 P1-01 50 (60) Hz/U/Min P2-02 Voreingestellte Drehzahl 2 -P1-01 P1-01 Hz/U/Min P2-03 Voreingestellte Drehzahl 3 -P1-01 P1-01 Hz/U/Min...
  • Seite 32 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P2-13 Funktion Analogausgang 2 (Klemme 11) Digitalausgangsmodus. Logik 1 = +24V DC Die Einstellungen 4 bis 7 verwenden die einstellbaren Grenzparameter P2-19 und P2-20. Der Ausgang schaltet zu Logik 1 (24 Volt DC) bzw.
  • Seite 33 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P2-18 Funktion Relaisausgang 2 (Klemmen 17 und 18) Zur Auswahl der Relaisausgang 2 zugewiesenen Funktion. Das Relais besitzt zwei Ausgangsklemmen. Logik 1 weist darauf hin, dass das Relais aktiv ist, weshalb Klemmen 17 und 18 verbunden werden. Die Einstellungen 4, 5, 6, 7 und 14 verwenden die einstellbaren Grenzparameter P2-19 und P2-20.
  • Seite 34 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P2-28 Slave-Drehzahlskalierung Nur aktiv im Tastaturmodus (P1-12 = 1 oder 2) und Slave-Modus (P1-12=4). Der Tastaturwert kann mit einem voreingestellten Skalierfaktor multipliziert oder einem analogen Trimm oder Offset justiert werden. 0: Deaktiviert.
  • Seite 35 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P2-37 Hand-/Tastatur-/Feldbus-Startmodus Die Optionen 0 bis 3 sind nur aktiv, wenn P1-12 = 1 oder 2 (Tastaturmodus). Bei diesen Einstellungen muss zur Aktivierung des Umrichters die Startaste auf der Tastatur gedrückt werden. 0: Mindestdrehzahl.

  • Seite 36: Parametergruppe 3 - Pid-Steuerung

    Optidrive Eco Bedienungsanleitung Revision 2.00 10.2. Parametergruppe 3 – PID-Steuerung Par. Parametername Minimum Maximum Standard Einheiten P3-01 PID Proportionalverstärkung PID-Regler – Proportionalverstärkung. Der unverzögerte Fehler zwischen Ist- und Sollwert des PID-Reglers wird mit P3-01 multipliziert, um die Ausgabe für den PID-Regler zu erhalten. Höhere Werte der Proportionalverstärkung führen zu wesentlichen Änderungen der Umrichterausgangsfrequenz aufgrund von Modifikationen der PID-Soll- oder -Istwertsignale.

  • Seite 37: Parametergruppe 4 - Hochleistungs-Motorsteuerung

    Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten Motordrehzahl für die Dauer der unter P2-27 eingestellten Zeit unterhalb des Werts in P3-14 bewegt. P3-15 Digitaler PID-Sollwert 2 Wenn P3-05 = 0 und der digitale Sollwert 2 ausgewählt ist (siehe Abschnitt 9.1 Konfigurationsparameter für Digitaleingänge P1- 13), wird mit diesem Parameter die digitale Voreinstellung für den PID-Regler ausgewählt.

  • Seite 38: Parametergruppe 5 - Kommunikationsparameter

    Optidrive Eco Bedienungsanleitung Revision 2.00 10.4. Parametergruppe 5 – Kommunikationsparameter Par. Parametername Minimum Maximum Standard Einheiten P5-01 Umrichter-Feldbusadresse/MAC ID Dient zur Einstellung der Feldbus-Adresse für den Optidrive Umrichter. Wird Modbus RTU verwendet, dient dieser Parameter zur Einstellung der Knotenadresse. Weitere Infos finden Sie in Abschnitt 11.2.
  • Seite 39 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P5-14 Feldbusmodul PDI3 Bei Verwendung einer optionalen Feldbus-Schnittstelle bestimmt dieser Wert die Parameterquelle für das 3. Prozessdatenwort, das während der zyklischen Datenkommunikation vom Netz-Master an den Umrichter gesendet wird: 0: Nicht verwendet - keine Funktion 1: Benutzer PID-Wert –...

  • Seite 40: Parametergruppe 8 - Anwendungsfunktionsspezifische Parameter

    Optidrive Eco Bedienungsanleitung Revision 2.00 10.5. Parametergruppe 8 – Anwendungsfunktionsspezifische Parameter Par. Parametername Minimum Maximum Standard Einheiten P8-01 Intervall Pumpen-Rührwerk 60000 Mit diesem Parameter kann eine Periode der Inaktivität für die Rührfunktion eingestellt werden. Das heißt, wenn der Umrichter länger als für die eingestellte Zeit im Standby-Modus verbleibt, wird die Funktion aktiviert und der Umrichter arbeitet für die unter P8-02 eingestellte Zeit mit der voreingestellten Drehzahl 7 (P2-07).
  • Seite 41 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Minimum Maximum Standard Einheiten P8-11 Fehler-Bypass Mit diesem Parameter wechselt der Umrichter bei einer Fehlerabschaltung automatisch in den Bypass-Modus. Wenn aktiviert, werden Standardrelais 1 und 2 des Umrichters ausschließlich für die Bypass-Steuerung verwendet. 0: Deaktiviert 1: Aktiviert P8-12...

  • Seite 42: Parametergruppe 0 - Überwachungsparameter (Schreibgeschützt)

    Optidrive Eco Bedienungsanleitung Revision 2.00 10.6. Parametergruppe 0 – Überwachungsparameter (schreibgeschützt) Par. Parametername Einheiten P0-01 Wert Analogeingang 1 Zeigt die Signalstärke für Analogeingang 1 (Klemme 6), nachdem Skalierung und Offsets angewendet wurden. P0-02 Wert Analogeingang 2 Zeigt die Signalstärke für Analogeingang 2 (Klemme 10), nachdem Skalierung und Offsets angewendet wurden. P0-03 Status Digitaleingang Binär...
  • Seite 43 Optidrive Eco Bedienungsanleitung Revision 2.00 Par. Parametername Einheiten P0-29 Umrichtertyp Zeigt die Typendetails des Umrichters: Display mit drei Einträgen: Erstes Display = Baugröße und Eingangsspannungspegel Zweites Display = Bemessungsleistung Drittes Display = Ausgabephasenzähler P0-30 Seriennummer Zeigt die Seriennummer des Umrichters. Display mit zwei Einträgen: Erstes Display = Seriennummer (MSB), zweites Display = Seriennummer (LMSB) P0-31 Gesamtbetriebsstunden ab Herstellungsdatum...

  • Seite 44: Serielle Kommunikation

    Optidrive Eco Bedienungsanleitung Revision 2.00 11. Serielle Kommunikation 11.1. RS-485 Kommunikation Der Optidrive Eco Umrichter besitzt im Anschlussgehäuse eine RJ45 Buchse. Damit kann per Kabelverbindung ein Umrichternetzwerk eingerichtet werden. Die Buchse verfügt über zwei unabhängige RS485 Anschlüsse, einen für das Optibus Protokoll von Invertek und einen für das Modbus RTU/BACnet.

  • Seite 45: Modbus-Parameterzugriff

    Optidrive Eco Bedienungsanleitung Revision 2.00 11.2.2. Modbus-Steuerung & Registerüberwachung Es folgt eine Liste der für den Optidrive Eco Umrichter verfügbaren Modbus-Register.  Wenn Modbus RTU als Feldbusoption konfiguriert ist, kann auf alle gelisteten Register zugegriffen werden.  Mit Register 1 und 2 kann der Umrichter gesteuert werden, vorausgesetzt Modbus RTU ist als primäre Befehlsquelle ausgewählt (P1-12 = 4) und im Optionssteckplatz ist kein Feldbus-Optionsmodul installiert.

  • Seite 46: Bacnet Mstp

    Optidrive Eco Bedienungsanleitung Revision 2.00 11.3. BACnet MSTP 11.3.1. Überblick Der Optidrive Eco Umrichter verfügt über eine Schnittstelle für die direkte Kommunikation mit einem BACNet MS/TP Netzwerk. Die Verbindung erfolgt per RJ45 Port. Optional ist ein Adapter (OPT-2-BNTSP-IN) mit Schraubklemmenverbindung verfügbar. 11.3.2.
  • Seite 47 Optidrive Eco Bedienungsanleitung Revision 2.00 11.3.6. Objektverzeichnis Binärwertobjekt: Tabelle der Binärwertobjekte Instance ID Objektname Zugriff Beschreibung Aktiver/inaktiver Text Start-/Stopp-Status Dieses Objekt weist auf den Betriebsstatus des Umrichters RUN/STOP: hin. Trip State Dieses Objekt zeigt eine mögliche Fehlerabschaltung des TRIP/OK Umrichters an. Hand-Modus Dieses Objekt zeigt an, ob der Umrichter im Hand- oder HAND/AUTO...

  • Seite 48: Unterstützter Service

    Optidrive Eco Bedienungsanleitung Revision 2.00 Analogwertobjekt Tabelle der Analogwertobjekte Instance ID Objektname Zugriff Beschreibung Einheit Motorfrequenz Motorausgangsfrequenz Hertz Motordrehzahl Motorausgangsdrehzahl (0 wenn P1-10=0) U/MIN Motorstrom Motorausgangsstrom Motorleistung Motorausgangsleistung Kilowatt Reserviert Reserviert NONE Zwischenkreisspannung Zwischenkreisspannung Volt Umrichtertemperatur Umrichtertemperaturwert ˚C Umrichterstatus Umrichterstatuswort NONE Fehlerabschaltungs- Fehlerabschaltungs-Code Umrichter...

  • Seite 49: Support-Matrix Objekt/Eigenschaft

    Optidrive Eco Bedienungsanleitung Revision 2.00 11.3.9. Support-Matrix Objekt/Eigenschaft Objekttyp Eigenschaft Gerät Binärwert Analogwert Objektbezeichner × × × Objektname × × × Objekttyp × × × Systemstatus × Händlername × Firmware-Revision × Anwendungssoftware-Revision × Protokollversion × Protokollrevision × Unterstützte Protokolldienste × Unterstützte Protokollobjekttypen ×...

  • Seite 50: Konformitätserklärung Zur Bacnet-Protokollimplementierung Datum

    Optidrive Eco Bedienungsanleitung Revision 2.00 11.3.10. Konformitätserklärung zur BACnet-Protokollimplementierung Datum: 19. Februar 2013 Händlername: Invertek Drives Ltd Produktname: OPTIDRIVE Eco Produktmodellnummer: ODV-3-xxxxxx-xxxx-xx Anwendungssoftwareversion 2.00 Firmware-Revision: 2.00 BACnet Protokollrevision: Produktbeschreibung: Invertek Optidrive Eco BACnet Standardisiertes Geräteprofil (Anhang L):  BACnet Operator Workstation (B-OWS) ...

  • Seite 51: Technische Daten

    Umrichterleistung, wie in Abschnitt 12.5 auf Seite 53 gezeigt, reduziert werden. 12.4. Ausgangsleistungs- und -stromwerte In den folgenden Tabellen finden Sie die Ausgangsstromwerte für die verschiedenen Optidrive Eco Modelle. Invertek Drives empfiehlt, den geeigneten Optidrive Umrichter basierend auf dem Stromwert unter Motorvolllast bei Eingangsspannung auszuwählen.
  • Seite 52  Die hier angegebene maximale Motorkabellänge bezieht sich auf eine geschirmte Leitung. Bei ungeschirmten Produkten vergrößert sich dieser Wert um 50 %. Bei Verwendung der von Invertek Drives empfohlenen Ausgangsdrossel kann sich dieser auf 100 % steigern.  Der PWM-Ausgangsschaltprozess über einen Wechselrichter mit langem Motorkabel kann je nach Motorkabellänge und -induktanz zu einer Steigerung der Spannung an den Motorklemmen führen.

  • Seite 53: Abstufungsinformationen

    Optidrive Eco Bedienungsanleitung Revision 2.00 12.5. Abstufungsinformationen Eine Herabsetzung des maximalen kontinuierlichen Ausgangsstroms des Umrichters ist geboten bei folgenden Betriebsbedingungen:  Umgebungstemperatur über 40°C  Höhe über 1000 m  Effektive Schaltfrequenz über der Mindesteinstellung Unter o. g. Bedingungen sind folgende Abstufungsfaktoren anzuwenden: 12.5.1.

  • Seite 54: Problembehebung

    Optidrive Eco Bedienungsanleitung Revision 2.00 13. Problembehebung 13.1. Fehlermeldungen Fehlercodes OLED-Meldung Beschreibung Abhilfemaßnahme Kein Fehler Kein Fehler In P0-13 angezeigt, wenn im Protokoll keine Fehler erfasst wurden No-flt Fehlerabschaltung Momentanüberstrom am Fehler tritt bei der Umrichterfreigabe auf Überstrom Umrichterausgang. Prüfen Sie Motor und Verkabelung auf Kurzschlüsse bei Phase-/Phase- und Phase-/Masse-Verbindungen.
  • Seite 55 Optidrive Eco Bedienungsanleitung Revision 2.00 Fehlercodes OLED-Meldung Beschreibung Abhilfemaßnahme Momentanüberstrom Momentanüberstrom am Siehe dazu Fehler 3 oben. hO-I Umrichterausgang. Thermistorfehler Defekter Thermistor am Wenden Sie sich an Ihren Invertek Vertriebspartner. Th-Flt Kühlkörper. Data-F Datenfehler des E/A- Interner Speicherfehler. Parameter nicht gespeichert, Werkseinstellungen werden geladen. Prozessors Besteht die Fehlfunktion auch weiterhin, kontaktieren Sie Ihren autorisierten IDL Vertriebspartner.
  • Seite 56 Optidrive Eco Bedienungsanleitung Revision 2.00  82-HEMAN-DE_V2.00 www.invertekdrives.com...
