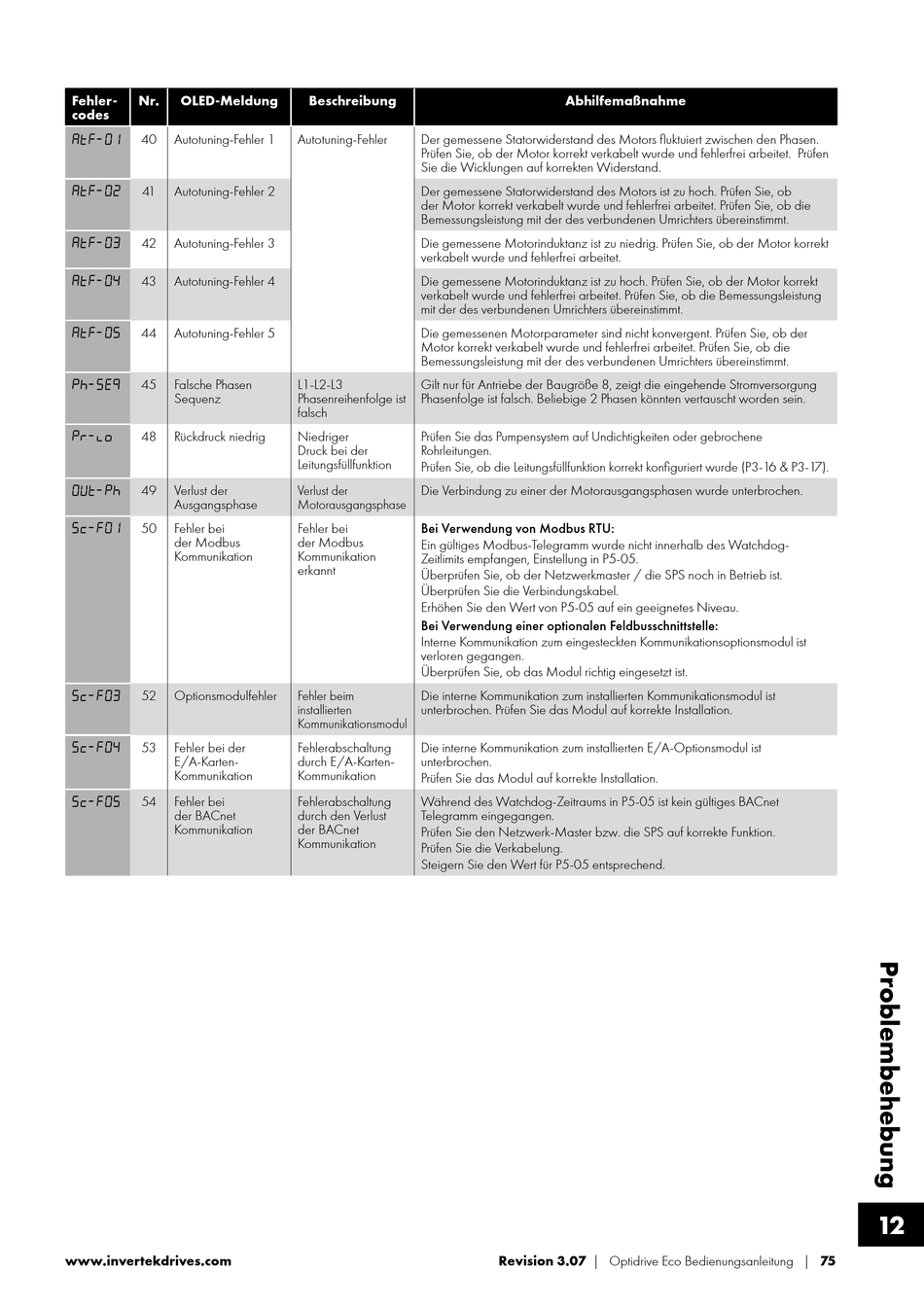

Fehler-
Nr.
OLED-Meldung
codes
tF-
40
Autotuning-Fehler 1
tF-
41
Autotuning-Fehler 2
tF-
42
Autotuning-Fehler 3
tF-
43
Autotuning-Fehler 4
tF-
44
Autotuning-Fehler 5
Ph-SEq
45
Falsche Phasen
Sequenz
P-o
48
Rückdruck niedrig
t-Ph
49
Verlust der
Ausgangsphase
S-F
50
Fehler bei
der Modbus
Kommunikation
S-F
52
Optionsmodulfehler
S-F
53
Fehler bei der
E/A-Karten-
Kommunikation
S-F
54
Fehler bei
der BACnet
Kommunikation
www.invertekdrives.com
Beschreibung
Autotuning-Fehler
Der gemessene Statorwiderstand des Motors fluktuiert zwischen den Phasen.
Prüfen Sie, ob der Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen
Sie die Wicklungen auf korrekten Widerstand.
Der gemessene Statorwiderstand des Motors ist zu hoch. Prüfen Sie, ob
der Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die
Bemessungsleistung mit der des verbundenen Umrichters übereinstimmt.
Die gemessene Motorinduktanz ist zu niedrig. Prüfen Sie, ob der Motor korrekt
verkabelt wurde und fehlerfrei arbeitet.
Die gemessene Motorinduktanz ist zu hoch. Prüfen Sie, ob der Motor korrekt
verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die Bemessungsleistung
mit der des verbundenen Umrichters übereinstimmt.
Die gemessenen Motorparameter sind nicht konvergent. Prüfen Sie, ob der
Motor korrekt verkabelt wurde und fehlerfrei arbeitet. Prüfen Sie, ob die
Bemessungsleistung mit der des verbundenen Umrichters übereinstimmt.
L1-L2-L3
Gilt nur für Antriebe der Baugröße 8, zeigt die eingehende Stromversorgung
Phasenreihenfolge ist
Phasenfolge ist falsch. Beliebige 2 Phasen könnten vertauscht worden sein.
falsch
Niedriger
Prüfen Sie das Pumpensystem auf Undichtigkeiten oder gebrochene
Druck bei der
Rohrleitungen.
Leitungsfüllfunktion
Prüfen Sie, ob die Leitungsfüllfunktion korrekt konfiguriert wurde (P3-16 & P3-17).
Verlust der
Die Verbindung zu einer der Motorausgangsphasen wurde unterbrochen.
Motorausgangsphase
Fehler bei
Bei Verwendung von Modbus RTU:
der Modbus
Ein gültiges Modbus-Telegramm wurde nicht innerhalb des Watchdog-
Kommunikation
Zeitlimits empfangen, Einstellung in P5-05.
erkannt
Überprüfen Sie, ob der Netzwerkmaster / die SPS noch in Betrieb ist.
Überprüfen Sie die Verbindungskabel.
Erhöhen Sie den Wert von P5-05 auf ein geeignetes Niveau.
Bei Verwendung einer optionalen Feldbusschnittstelle:
Interne Kommunikation zum eingesteckten Kommunikationsoptionsmodul ist
verloren gegangen.
Überprüfen Sie, ob das Modul richtig eingesetzt ist.
Fehler beim
Die interne Kommunikation zum installierten Kommunikationsmodul ist
installierten
unterbrochen. Prüfen Sie das Modul auf korrekte Installation.
Kommunikationsmodul
Fehlerabschaltung
Die interne Kommunikation zum installierten E/A-Optionsmodul ist
durch E/A-Karten-
unterbrochen.
Kommunikation
Prüfen Sie das Modul auf korrekte Installation.
Fehlerabschaltung
Während des Watchdog-Zeitraums in P5-05 ist kein gültiges BACnet
durch den Verlust
Telegramm eingegangen.
der BACnet
Prüfen Sie den Netzwerk-Master bzw. die SPS auf korrekte Funktion.
Kommunikation
Prüfen Sie die Verkabelung.
Steigern Sie den Wert für P5-05 entsprechend.
Abhilfemaßnahme
Revision 3.07 | Optidrive Eco Bedienungsanleitung | 75
