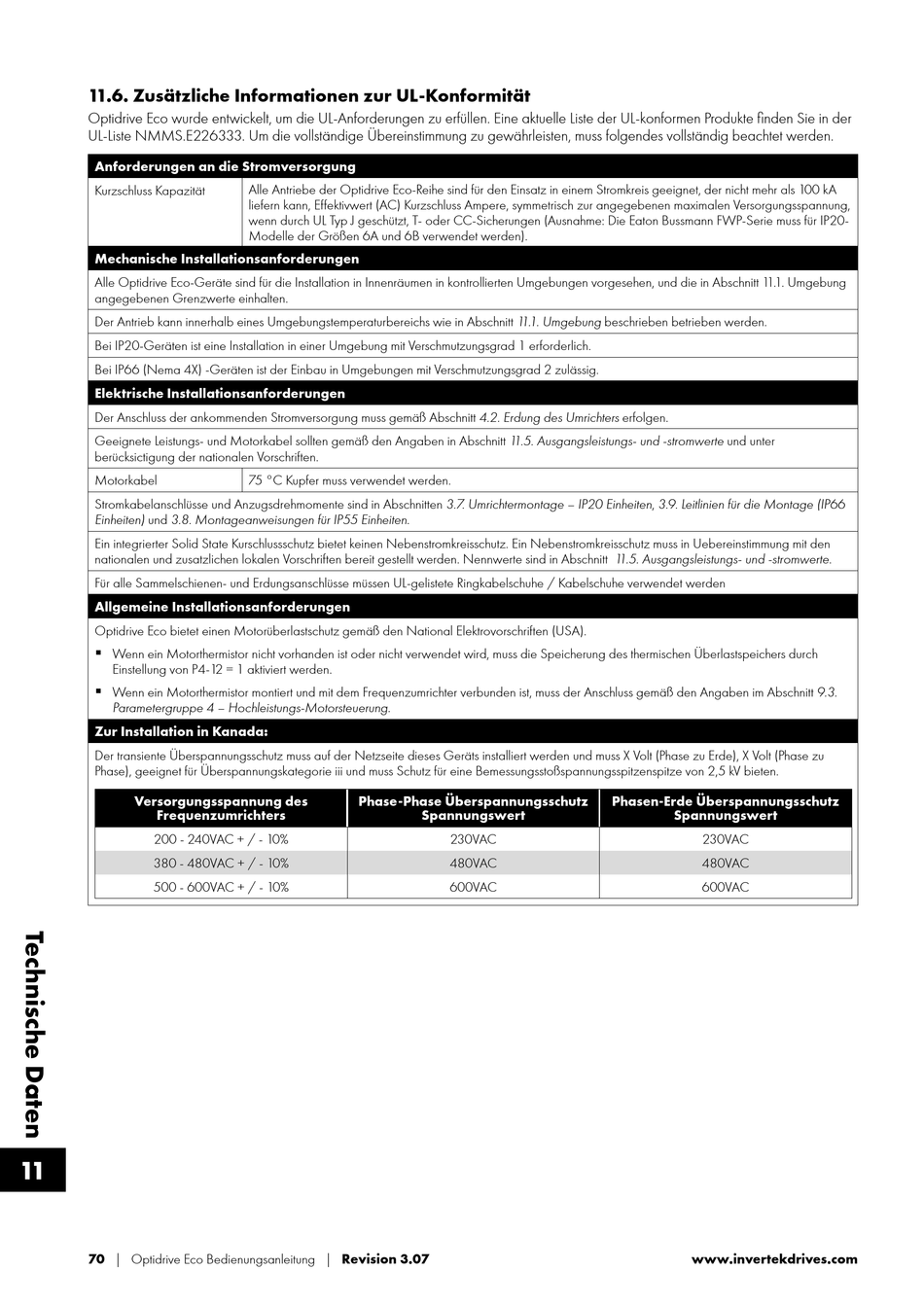

11.6. Zusätzliche Informationen zur UL-Konformität
Optidrive Eco wurde entwickelt, um die UL-Anforderungen zu erfüllen. Eine aktuelle Liste der UL-konformen Produkte finden Sie in der
UL-Liste NMMS.E226333. Um die vollständige Übereinstimmung zu gewährleisten, muss folgendes vollständig beachtet werden.
Anforderungen an die Stromversorgung
Kurzschluss Kapazität
Mechanische Installationsanforderungen
Alle Optidrive Eco-Geräte sind für die Installation in Innenräumen in kontrollierten Umgebungen vorgesehen, und die in Abschnitt 1 1. 1 . Umgebung
angegebenen Grenzwerte einhalten.
Der Antrieb kann innerhalb eines Umgebungstemperaturbereichs wie in Abschnitt 1 1. 1 . Umgebung beschrieben betrieben werden.
Bei IP20-Geräten ist eine Installation in einer Umgebung mit Verschmutzungsgrad 1 erforderlich.
Bei IP66 (Nema 4X) -Geräten ist der Einbau in Umgebungen mit Verschmutzungsgrad 2 zulässig.
Elektrische Installationsanforderungen
Der Anschluss der ankommenden Stromversorgung muss gemäß Abschnitt 4.2. Erdung des Umrichters erfolgen.
Geeignete Leistungs- und Motorkabel sollten gemäß den Angaben in Abschnitt 1 1.5. Ausgangsleistungs- und -stromwerte und unter
berücksictigung der nationalen Vorschriften.
Motorkabel
Stromkabelanschlüsse und Anzugsdrehmomente sind in Abschnitten 3.7. Umrichtermontage – IP20 Einheiten, 3.9. Leitlinien für die Montage (IP66
Einheiten) und 3.8. Montageanweisungen für IP55 Einheiten.
Ein integrierter Solid State Kurschlussschutz bietet keinen Nebenstromkreisschutz. Ein Nebenstromkreisschutz muss in Uebereinstimmung mit den
nationalen und zusatzlichen lokalen Vorschriften bereit gestellt werden. Nennwerte sind in Abschnitt 1 1.5. Ausgangsleistungs- und -stromwerte.
Für alle Sammelschienen- und Erdungsanschlüsse müssen UL-gelistete Ringkabelschuhe / Kabelschuhe verwendet werden

Allgemeine Installationsanforderungen

Optidrive Eco bietet einen Motorüberlastschutz gemäß den National Elektrovorschriften (USA).

Wenn ein Motorthermistor nicht vorhanden ist oder nicht verwendet wird, muss die Speicherung des thermischen Überlastspeichers durch
Einstellung von P4-12 = 1 aktiviert werden.

Wenn ein Motorthermistor montiert und mit dem Frequenzumrichter verbunden ist, muss der Anschluss gemäß den Angaben im Abschnitt 9.3.
Parametergruppe 4 – Hochleistungs-Motorsteuerung.
Zur Installation in Kanada:
Der transiente Überspannungsschutz muss auf der Netzseite dieses Geräts installiert werden und muss X Volt (Phase zu Erde), X Volt (Phase zu
Phase), geeignet für Überspannungskategorie iii und muss Schutz für eine Bemessungsstoßspannungsspitzenspitze von 2,5 kV bieten.
Versorgungsspannung des
Frequenzumrichters
200 - 240VAC + / - 10%
380 - 480VAC + / - 10%
500 - 600VAC + / - 10%
11
70 | Optidrive Eco Bedienungsanleitung | Revision 3.07
Alle Antriebe der Optidrive Eco-Reihe sind für den Einsatz in einem Stromkreis geeignet, der nicht mehr als 100 kA
liefern kann, Effektivwert (AC) Kurzschluss Ampere, symmetrisch zur angegebenen maximalen Versorgungsspannung,
wenn durch UL Typ J geschützt, T- oder CC-Sicherungen (Ausnahme: Die Eaton Bussmann FWP-Serie muss für IP20-
Modelle der Größen 6A und 6B verwendet werden).
75 °C Kupfer muss verwendet werden.
Phase-Phase Überspannungsschutz
Spannungswert
Phasen-Erde Überspannungsschutz
230VAC
480VAC
600VAC
Spannungswert
230VAC
480VAC
600VAC
