4.6. Anschluss von Umrichter und Motor

 I m Gegensatz zum Betrieb direkt über das Versorgungsnetz erzeugen Frequenzumrichter am Motor standesgemäß schnell
schaltende Ausgangsspannungen (PWM). Für Motoren, die für den Betrieb mit drehzahlvariablen Antrieben gewickelt wurden,
sind keine weiteren vorbeugenden Maßnahmen zu treffen. Falls jedoch die Qualität der Isolierung unbekannt sein sollte, ist der
Hersteller des Motors zu kontaktieren, da eventuell vorbeugende Maßnahmen notwendig sind.
 D er Motor ist über ein geeignetes Drei-oder Vierleiterkabel an die Klemmen U, V und W des Optidrive Umrichters anzuschließen.
Bei Verwendung eines Dreileiterkabels muss der Erdleiter mindestens den gleichen Querschnitt aufweisen und aus dem gleichen
Material bestehen wie die drei Phasen. Wenn Vierleiterkabel verwendet werden, muss der Erdleiter mindestens den Querschnitt
der Phasenleiter besitzen und aus dem gleichen Material bestehen.
 Die Motorerdung muss mit einer der Erdungsklemmen des Umrichters verbunden werden.
 Z wecks Erfüllung der europäischen EMV-Vorschriften ist ein geeignetes abgeschirmtes Kabel zu verwenden. Als Mindestanforderung
gelten geflochtene oder verdrillte geschirmte Kabel, bei denen die Abschirmung mindestens 85 % der Kabeloberfläche abdeckt und
die eine niedrige HF-Signalimpedanz besitzen. Eine Installation in einem geeigneten Stahl- oder Kupferrohr ist ebenfalls zulässig.
 D er Kabelschirm sollte mittels einer EMV-gerechten Verschraubung am Motor angeschlossen werden, um eine großflächige
Verbindung zum Motorgehäuse herzustellen.
 W ird der Umrichter in einem Stahl-Schaltschrank eingebaut, muss der Kabelschirm mit geeigneten Klammern oder
Verschraubungen direkt auf der Montageplatte und so nahe wie möglich am Umrichter befestigt werden.
 E ine automatische Schaltanlage sollte nicht zwischen dem Antriebsausgang und dem Motor installiert werden, um Kontakte in
diesem Stromkreis zu öffnen und zu schließen. Wenn der Frequenzumrichter eingeschaltet ist, verringert sich zwangsläufig die
Lebensdauer des Frequenzumrichters und es kann zu einem Ausfall des Produkts kommen. Wenn ein Schalter benötigt wird. Um den
örtlichen Vorschriften zu entsprechen, darf das Gerät nicht zwischen Antrieb und Motor geschaltet werden wenn der Antrieb läuft.

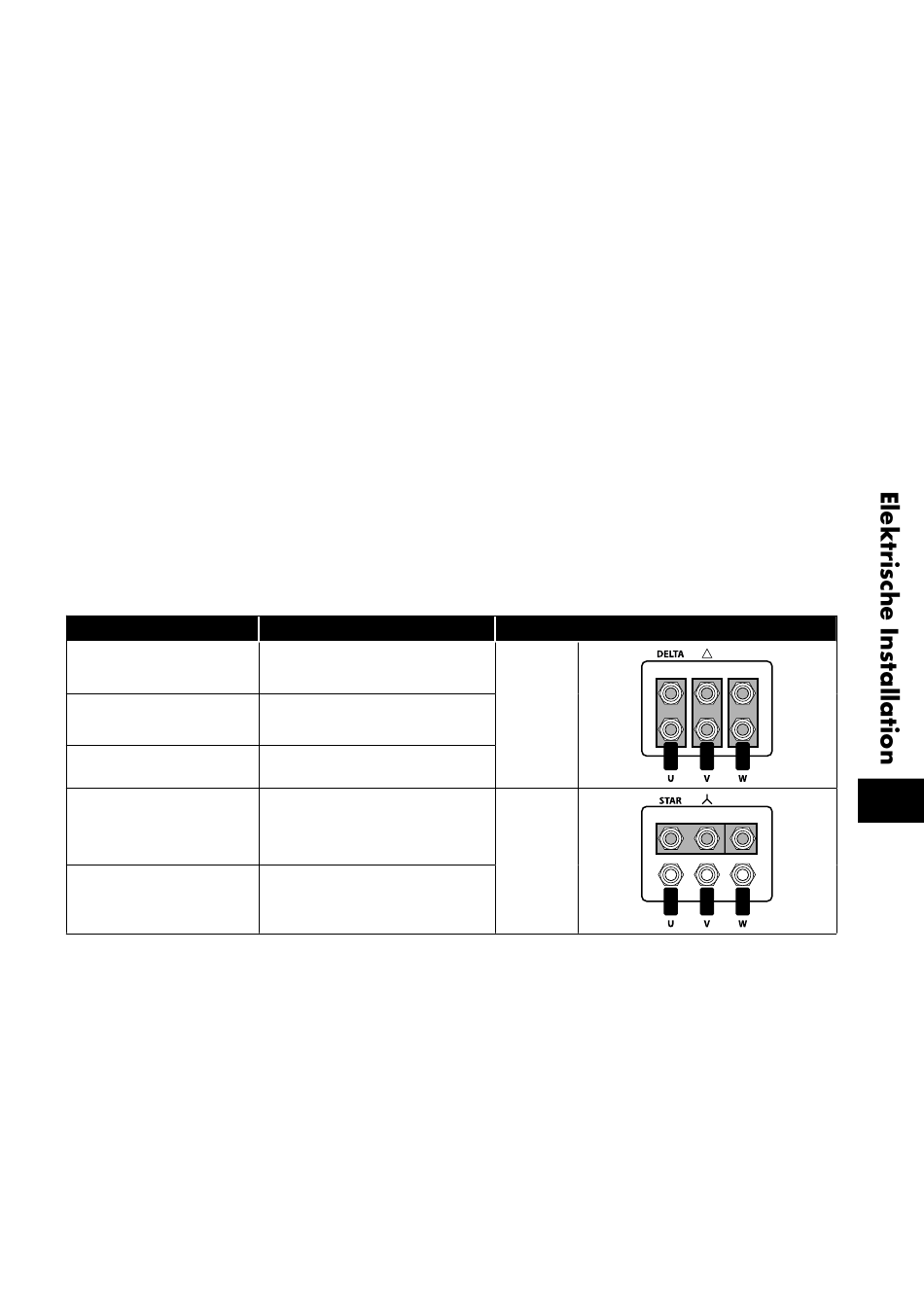

4.7. Anschlüsse des Motorklemmkastens
Die meisten Allzweckmotoren sind für den Betrieb an einer umschaltbaren Spannungsversorgung gewickelt. Entsprechende Angaben
finden sich auf dem Typenschild. Die Betriebsspannung wird normalerweise als STERN- oder DREIECKS-Konfiguration bei der
Installation ausgewählt. STERN bietet stets den höheren Spannungswert der beiden.

Versorgungsspannung

230
400 / 460
575
400
575
www.invertekdrives.com
Spannung gemäß Typenschild
230 / 400
400 / 690
575 / 1000
230 / 400
330 / 575
Anschluss
Dreieck
Stern
