4. Elektrische Installation

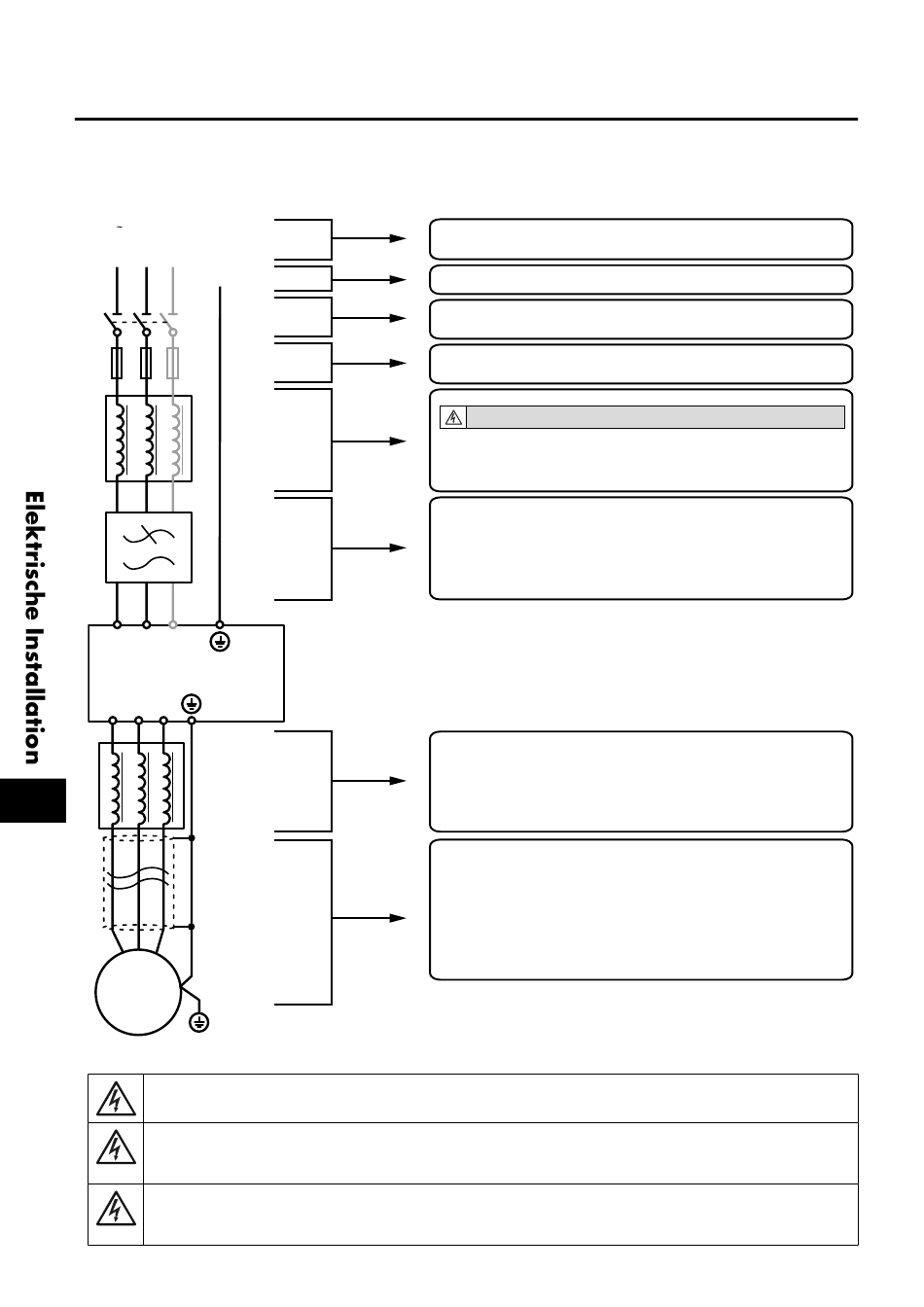

4.1. Schaltplan

Alle Positionen der Stromanschlüsse sind direkt auf dem Produkt markiert. IP20-Geräte der Baugröße 2 bis 4 verfügen oben über
einen Netzanschluss, die Motoranschlüsse sind unten. Alle anderen Geräte haben die Stromanschlüsse unten.
4.1.1. Stromanschlüsse
Mains (1 or 3 phase)
L1/L L2/N L3
L1/L L2/N L3
U V W
4
VI
UI
WI
M
PE
HINWEIS Antriebe mit hoher Schutzart, sind nicht für den Anschluss von starren Leitungssystemen geeignet.
Diese Anleitung dient als Richtlinie für eine ordnungsgemäße Installation. Invertek Drives Ltd übernimmt keine Verantwortung für die
Einhaltung bzw. Nichteinhaltung der für die korrekte Installation dieses Umrichters oder der dazugehörigen Ausrüstungen geltenden
nationalen oder regionalen Vorschriften. Eine Nichteinhaltung dieser Vorschriften kann zu Verletzungen oder Sachschäden führen.
Der Optidrive Umrichter verfügt über Hochspannungskondensatoren, die auch nach dem Trennen der Hauptversorgung einige Zeit
benötigen, um sich zu entladen. Trennen Sie vor dem Beginn jeglicher Arbeiten die Hauptversorgung von den Netzeingängen. Warten
Sie dann zehn (10) Minuten, bis sich die Kondensatoren auf sichere Spannungspegel entladen haben. Eine Nichtbefolgung dieser
Vorsichtsmaßnahme kann schwere Verletzungen oder gar Tod zur Folge haben.
Diese Ausrüstung darf nur von qualifiziertem Fachpersonal installiert, eingestellt und gewartet werden, das mit der Bauweise und dem
Betrieb der Ausrüstung sowie den damit verbundenen Gefahren vertraut ist. Bevor Sie fortfahren, lesen Sie diese Anleitung und alle
anderen zutreffenden Handbücher sorgfältig durch. Eine Nichtbefolgung dieser Vorsichtsmaßnahme kann schwere Verletzungen oder
gar Tod zur Folge haben.
18 | Optidrive Eco Bedienungsanleitung | Revision 3.07
PE
ODV-3
Eingehender Stromanschluss
Zusätzliche Informationen in Abschnitt 4.4. auf Seite 22
Schutzerdung-PE-Verbindung
Zusätzliche Informationen in Abschnitt 4.2. auf Seite 19
Schalter/Trenner
Stellen Sie sicher, dass zwischen jedem Einschalten mindestens 30 Sekunden liegen!
Sicherungen/Leistungsschalter
Zusätzliche Informationen in Abschnitt 4.3.3. auf Seite 21
Externe Netzdrossel
Darf nicht bei einem Antrieb mit niedrigen Harmonischen verwendet werden!
Zusätzliche Informationen im Abschnitt
4.5. Optionale Eingangsdrosseln auf Seite 22
HINWEIS Eine Eingangsdrossel muss installiert sein
bei der Baugröße 8 / IP20.
Externer EMV-Filter (optional)
Zusätzliche Informationen in Abschnitt 4.3. auf Seite 20
Externer Ausgangsfilter (optional)
 Ausgangsdrossel (Lastdrossel)
 dV / dT-Filter
 Sinusfilter
Geschirmtes Motorkabel mit PE-Anschluss
Zusätzliche Informationen in Abschnitt 4.6. auf Seite 23
