Proline Prosonic Flow 93 FOUNDATION Fieldbus
#
!
Endress+Hauser
4.2

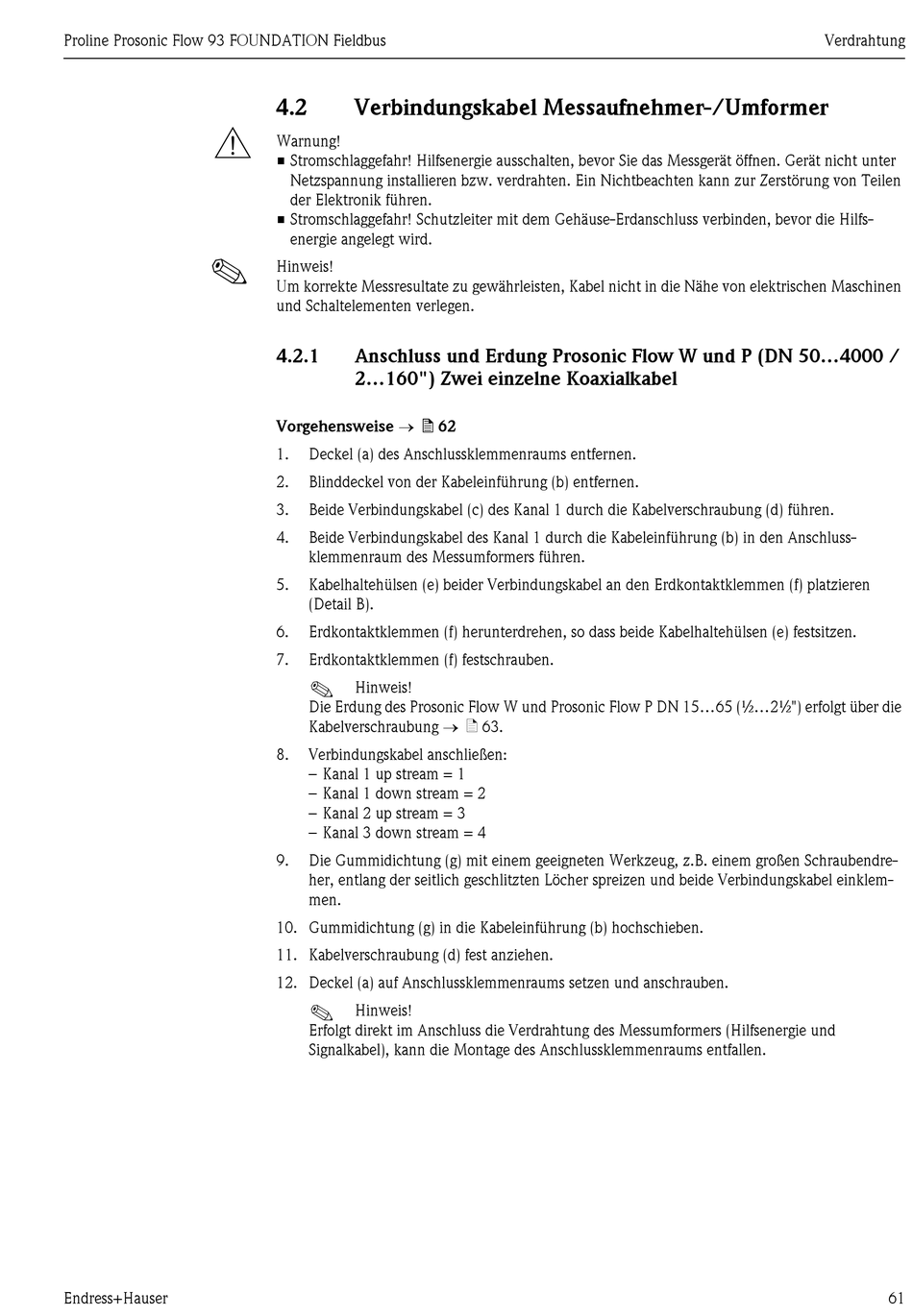

Verbindungskabel Messaufnehmer-/Umformer

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs-
energie angelegt wird.
Hinweis!
Um korrekte Messresultate zu gewährleisten, Kabel nicht in die Nähe von elektrischen Maschinen
und Schaltelementen verlegen.
4.2.1

Anschluss und Erdung Prosonic Flow W und P (DN 50...4000 /

2...160") Zwei einzelne Koaxialkabel

Vorgehensweise  ä 62
1. Deckel (a) des Anschlussklemmenraums entfernen.
2. Blinddeckel von der Kabeleinführung (b) entfernen.
3. Beide Verbindungskabel (c) des Kanal 1 durch die Kabelverschraubung (d) führen.
4. Beide Verbindungskabel des Kanal 1 durch die Kabeleinführung (b) in den Anschluss-
klemmenraum des Messumformers führen.
5. Kabelhaltehülsen (e) beider Verbindungskabel an den Erdkontaktklemmen (f) platzieren
(Detail B).
6. Erdkontaktklemmen (f) herunterdrehen, so dass beide Kabelhaltehülsen (e) festsitzen.
7. Erdkontaktklemmen (f) festschrauben.
!
Hinweis!
Die Erdung des Prosonic Flow W und Prosonic Flow P DN 15...65 (½...2½") erfolgt über die
Kabelverschraubung  ä 63.
8. Verbindungskabel anschließen:
– Kanal 1 up stream = 1
– Kanal 1 down stream = 2
– Kanal 2 up stream = 3
– Kanal 3 down stream = 4
9. Die Gummidichtung (g) mit einem geeigneten Werkzeug, z.B. einem großen Schraubendre-
her, entlang der seitlich geschlitzten Löcher spreizen und beide Verbindungskabel einklem-
men.
10. Gummidichtung (g) in die Kabeleinführung (b) hochschieben.
11. Kabelverschraubung (d) fest anziehen.
12. Deckel (a) auf Anschlussklemmenraums setzen und anschrauben.
!
Hinweis!
Erfolgt direkt im Anschluss die Verdrahtung des Messumformers (Hilfsenergie und
Signalkabel), kann die Montage des Anschlussklemmenraums entfallen.
Verdrahtung
61
