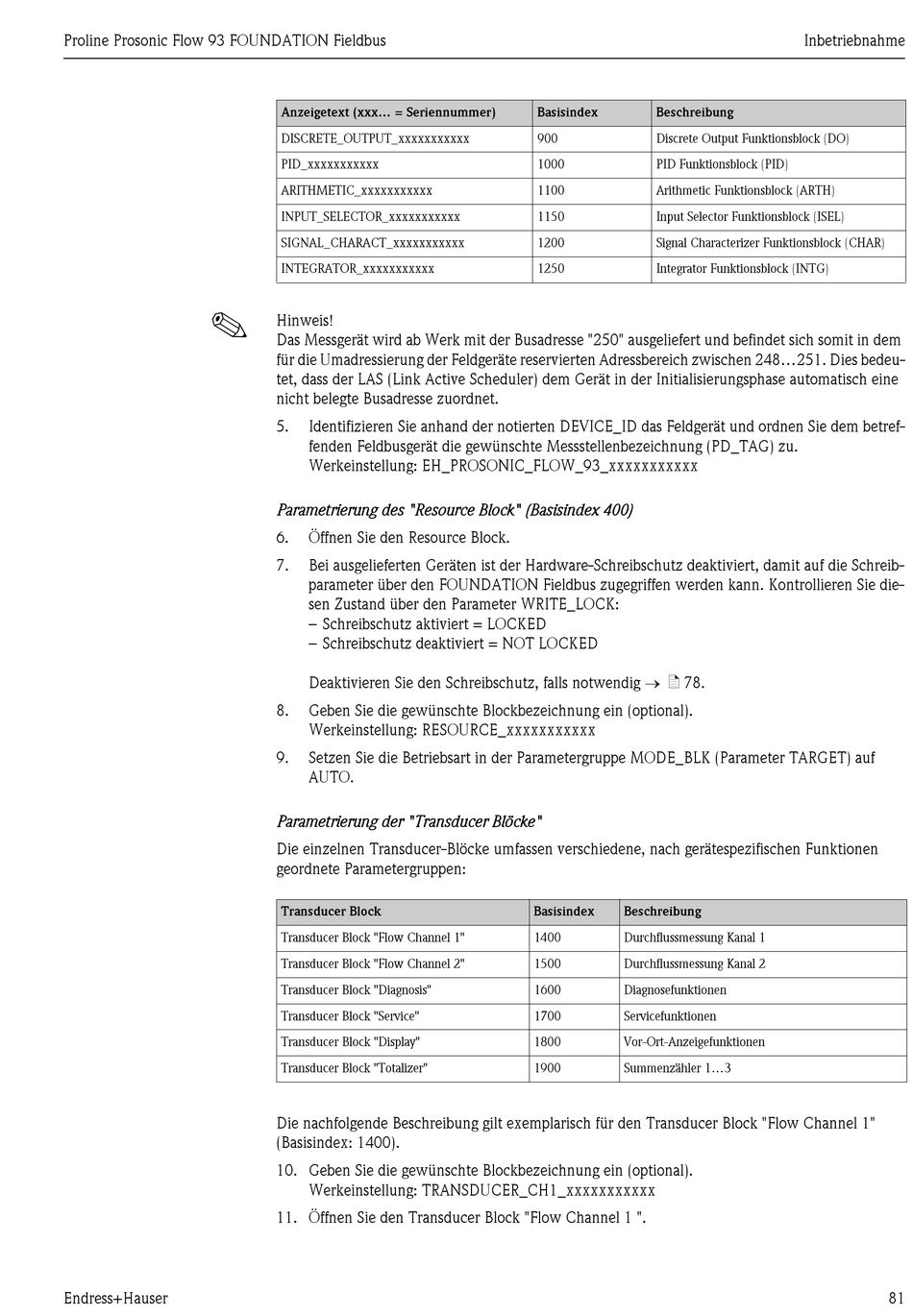

Anzeigetext (xxx... = Seriennummer)
DISCRETE_OUTPUT_xxxxxxxxxxx
PID_xxxxxxxxxxx
ARITHMETIC_xxxxxxxxxxx
INPUT_SELECTOR_xxxxxxxxxxx
SIGNAL_CHARACT_xxxxxxxxxxx
INTEGRATOR_xxxxxxxxxxx
Hinweis!
Das Messgerät wird ab Werk mit der Busadresse "250" ausgeliefert und befindet sich somit in dem
für die Umadressierung der Feldgeräte reservierten Adressbereich zwischen 248...251. Dies bedeu-
tet, dass der LAS (Link Active Scheduler) dem Gerät in der Initialisierungsphase automatisch eine
nicht belegte Busadresse zuordnet.
5. Identifizieren Sie anhand der notierten DEVICE_ID das Feldgerät und ordnen Sie dem betref-
fenden Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu.
Werkeinstellung: EH_PROSONIC_FLOW_93_xxxxxxxxxxx
Parametrierung des "Resource Block" (Basisindex 400)
6. Öffnen Sie den Resource Block.
7. Bei ausgelieferten Geräten ist der Hardware-Schreibschutz deaktiviert, damit auf die Schreib-
parameter über den FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie die-
sen Zustand über den Parameter WRITE_LOCK:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig ä 78.
8. Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkeinstellung: RESOURCE_xxxxxxxxxxx
9. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO.
Parametrierung der "Transducer Blöcke"
Die einzelnen Transducer-Blöcke umfassen verschiedene, nach gerätespezifischen Funktionen
geordnete Parametergruppen:
Transducer Block
Transducer Block "Flow Channel 1"
Transducer Block "Flow Channel 2"
Transducer Block "Diagnosis"
Transducer Block "Service"
Transducer Block "Display"
Transducer Block "Totalizer"
Die nachfolgende Beschreibung gilt exemplarisch für den Transducer Block "Flow Channel 1"
(Basisindex: 1400).
10. Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkeinstellung: TRANSDUCER_CH1_xxxxxxxxxxx
11. Öffnen Sie den Transducer Block "Flow Channel 1 ".
Basisindex Beschreibung
900 Discrete Output Funktionsblock (DO)
1000 PID Funktionsblock (PID)
1100 Arithmetic Funktionsblock (ARTH)
1150 Input Selector Funktionsblock (ISEL)
1200 Signal Characterizer Funktionsblock (CHAR)
1250 Integrator Funktionsblock (INTG)
Basisindex Beschreibung
1400 Durchflussmessung Kanal 1
1500 Durchflussmessung Kanal 2
1600 Diagnosefunktionen
1700 Servicefunktionen
1800 Vor-Ort-Anzeigefunktionen
1900 Summenzähler 1...3
