Proline Prosonic Flow 93
5.1.2 Erdung Prosonic Flow P DN 15...65 (½...2½")
Die Erdung des Prosonic Flow P DN 15...65 (½...2½") erfolgt über die Kabelverschraubung.
Vorgehensweise
1. Verbindungskabel durch die Kabelverschraubung führen.
2. Verbindungskabel so plazieren das der Schrumpfschlauch am Rand der Kabelverschrau-
bung endet (der abisolierte Teil des Verbindungskabels befindet sich so in der korrekten
Position).
3. Mutter der Kabelverschraubung fest anziehen (Stifte innerhalb der Kabelverschraubung
werden dadurch auf den Schirm des Verbindungskabels gebogen und eine Erdung wird
hergestellt).
5.1.3 Kabelspezifikation Verbindungskabel
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden.
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und
die EMV-Anforderungen gemäß IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A"
sowie die NAMUR-Empfehlung NE 21.
5.2 Messumformer anschließen
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
2 3 4
5.3

Schutzleiteranschluss

Der Messaufnehmer muss mit dem Schutzleiter der Anlage verbunden werden.
Das Erdungskonzept der Anlage ist zu berücksichtigen.
Endress+Hauser

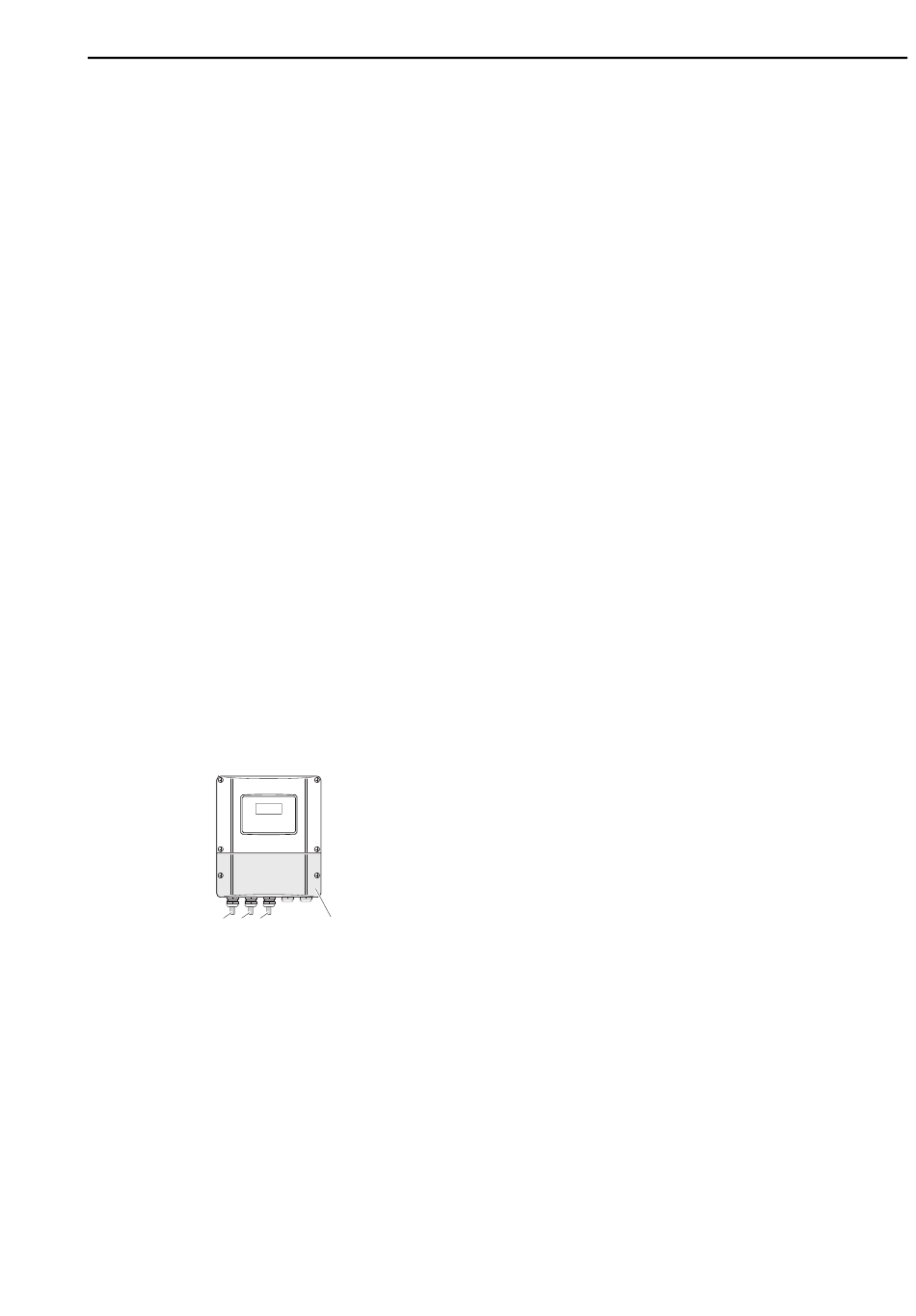

Anschluss Messumformer:
1 Anschlussklemmenraumdeckel
(Anschlussschema auf der Innenseite)
2 Hilfsenergiekabel (bereits bei der Montage angeschlossen)
3 Signalkabel
4 Feldbuskabel
1
A0011459
Verdrahtung
