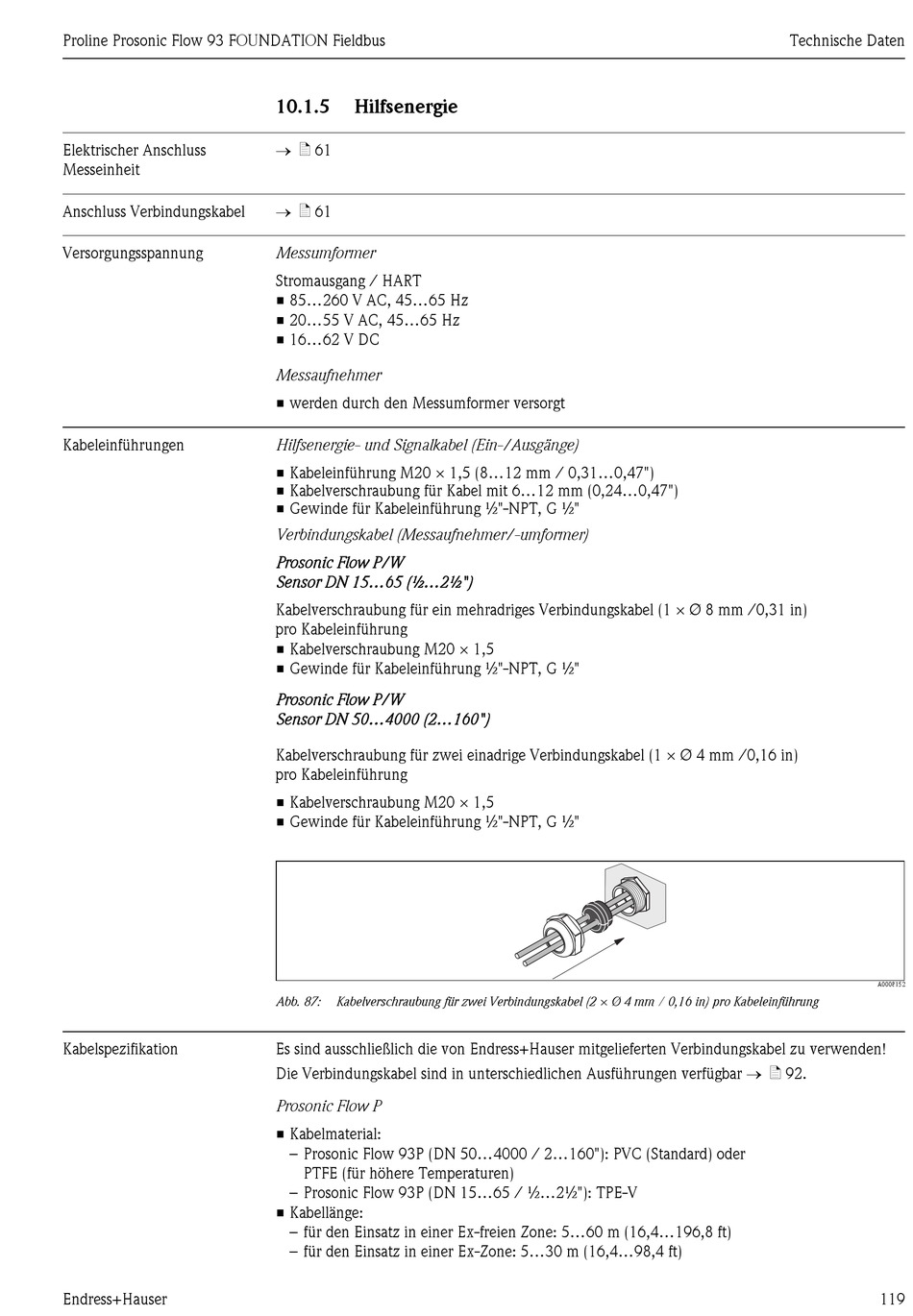

Proline Prosonic Flow 93 FOUNDATION Fieldbus
Elektrischer Anschluss
Messeinheit
Anschluss Verbindungskabel
Versorgungsspannung
Kabeleinführungen
Kabelspezifikation
Endress+Hauser
10.1.5

Hilfsenergie

 ä 61
 ä 61
Messumformer
Stromausgang / HART
• 85...260 V AC, 45...65 Hz
• 20...55 V AC, 45...65 Hz
• 16...62 V DC
Messaufnehmer
• werden durch den Messumformer versorgt
Hilfsenergie- und Signalkabel (Ein-/Ausgänge)
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Kabelverschraubung für Kabel mit 6...12 mm (0,24...0,47")
• Gewinde für Kabeleinführung ½"-NPT, G ½"
Verbindungskabel (Messaufnehmer/-umformer)
Prosonic Flow P/W
Sensor DN 15...65 (½...2½")
Kabelverschraubung für ein mehradriges Verbindungskabel (1 × Ø 8 mm /0,31 in)
pro Kabeleinführung
• Kabelverschraubung M20 × 1,5
• Gewinde für Kabeleinführung ½"-NPT, G ½"
Prosonic Flow P/W
Sensor DN 50...4000 (2...160")
Kabelverschraubung für zwei einadrige Verbindungskabel (1 × Ø 4 mm /0,16 in)
pro Kabeleinführung
• Kabelverschraubung M20 × 1,5
• Gewinde für Kabeleinführung ½"-NPT, G ½"
Abb. 87: Kabelverschraubung für zwei Verbindungskabel (2 × Ø 4 mm / 0,16 in) pro Kabeleinführung
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden!
Die Verbindungskabel sind in unterschiedlichen Ausführungen verfügbar  ä 92.
Prosonic Flow P
• Kabelmaterial:
– Prosonic Flow 93P (DN 50...4000 / 2...160"): PVC (Standard) oder
PTFE (für höhere Temperaturen)
– Prosonic Flow 93P (DN 15...65 / ½...2½"): TPE-V
• Kabellänge:
– für den Einsatz in einer Ex-freien Zone: 5...60 m (16,4...196,8 ft)
– für den Einsatz in einer Ex-Zone: 5...30 m (16,4...98,4 ft)
Technische Daten
A0008152
