Proline Prosonic Flow 93 FOUNDATION Fieldbus
#
Endress+Hauser
4.3.2

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen. Ferner
sind die national gültigen Installationsvorschriften zu beachten.
1. Anschlussklemmenraumdeckel (a) vom Messumformergehäuse abschrauben.
2. Hilfsenergiekabel (b) und Feldbuskabel (d) durch die betreffenden Kabeleinführungen legen.
3. Verdrahtung vornehmen:
– Anschlussplan  ä 65
– Anschlussklemmenbelegung  ä 64
4. Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse festschrauben.
b d

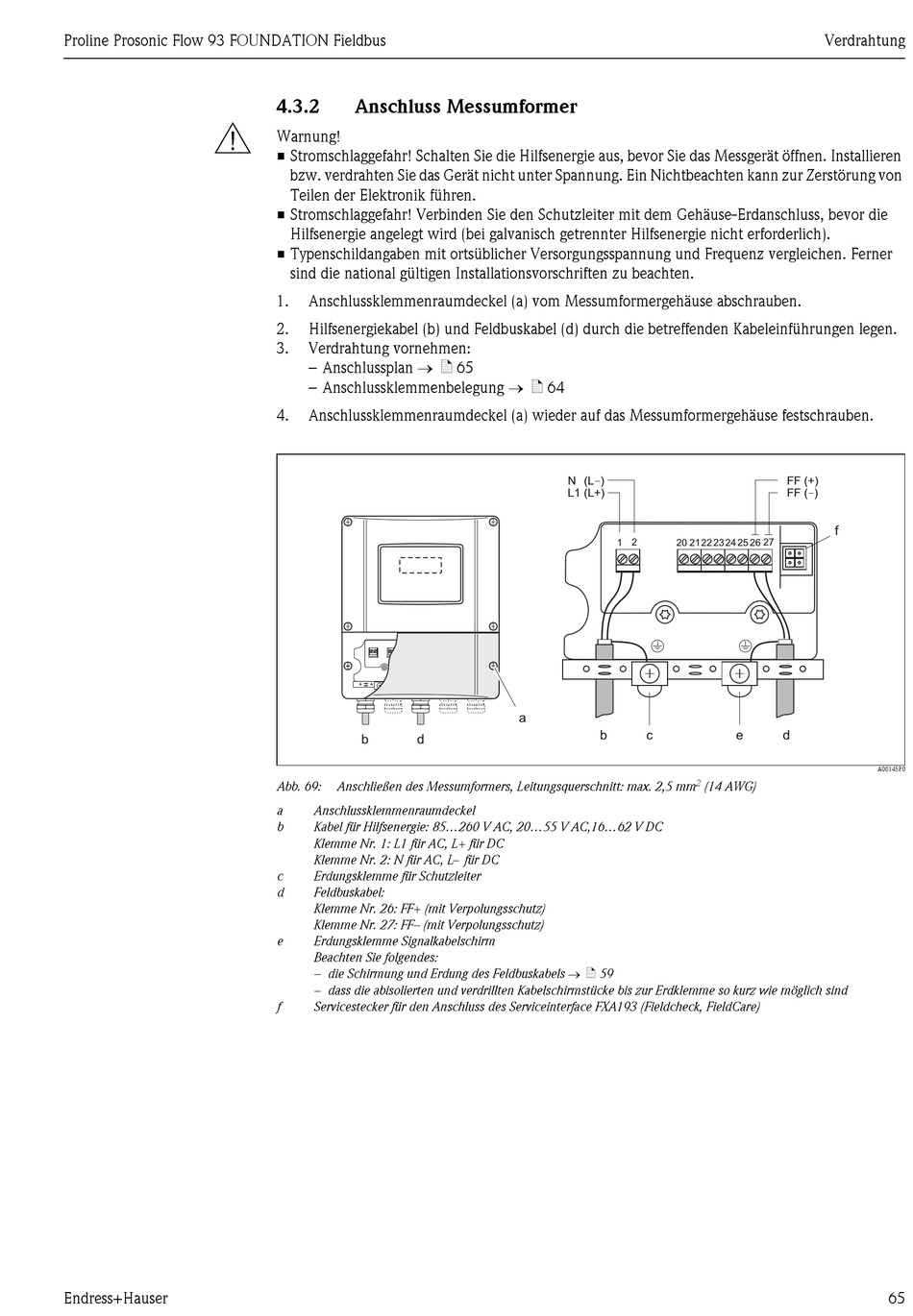

Abb. 69: Anschließen des Messumformers, Leitungsquerschnitt: max. 2,5 mm
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel:
Klemme Nr. 26: FF+ (mit Verpolungsschutz)
Klemme Nr. 27: FF– (mit Verpolungsschutz)
e Erdungsklemme Signalkabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels  ä 59
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
N (L–)
L1 (L+)
1 2 20 21
a
b c
Verdrahtung
FF (+)
FF (–)
f
22 23 24 25 26 27
e d
2
(14 AWG)
A0014580
