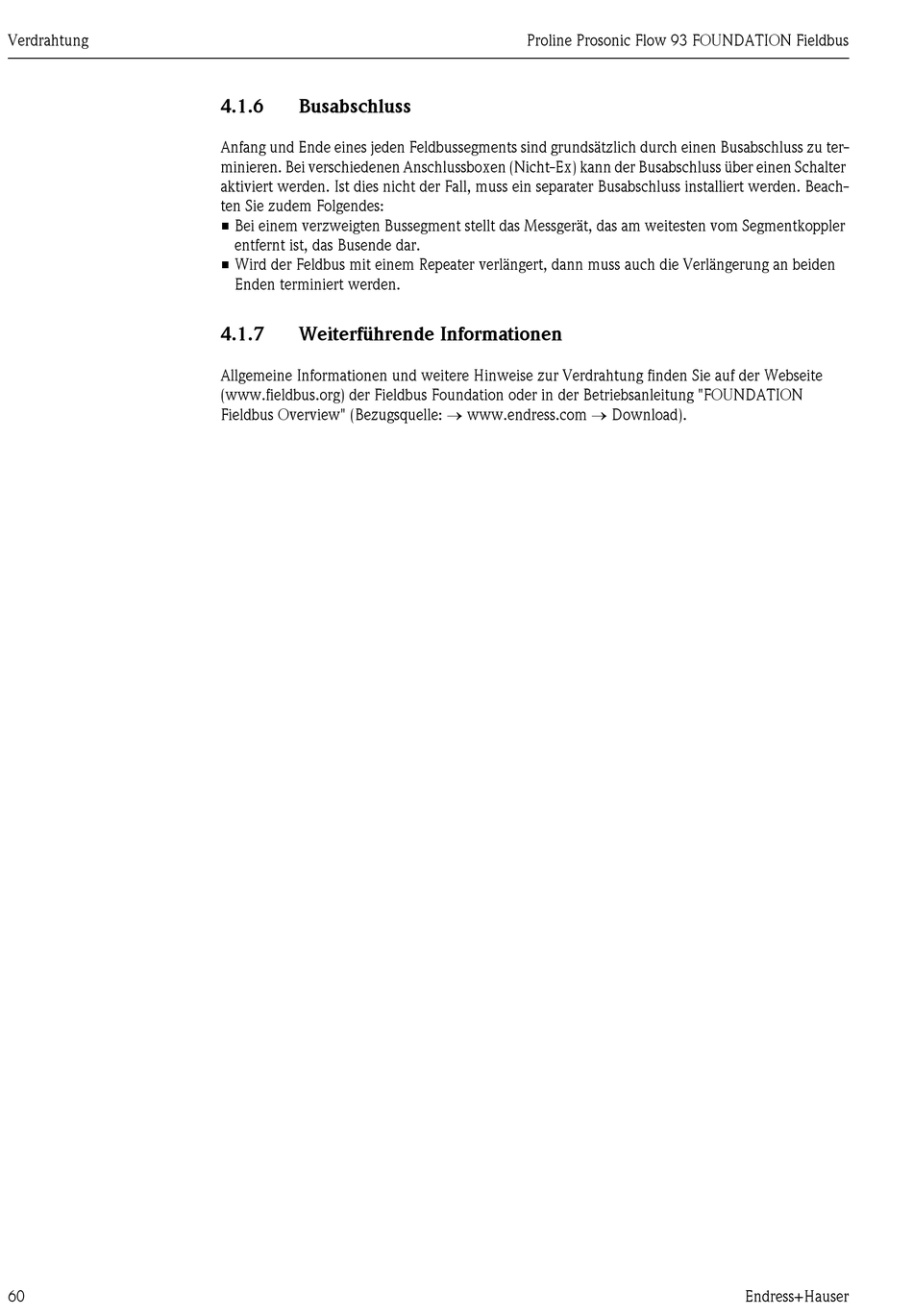

Verdrahtung
60
4.1.6

Busabschluss

Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss zu ter-
minieren. Bei verschiedenen Anschlussboxen (Nicht-Ex) kann der Busabschluss über einen Schalter
aktiviert werden. Ist dies nicht der Fall, muss ein separater Busabschluss installiert werden. Beach-
ten Sie zudem Folgendes:
• Bei einem verzweigten Bussegment stellt das Messgerät, das am weitesten vom Segmentkoppler
entfernt ist, das Busende dar.
• Wird der Feldbus mit einem Repeater verlängert, dann muss auch die Verlängerung an beiden
Enden terminiert werden.
4.1.7 Weiterführende Informationen
Allgemeine Informationen und weitere Hinweise zur Verdrahtung finden Sie auf der Webseite
(www.fieldbus.org) der Fieldbus Foundation oder in der Betriebsanleitung "FOUNDATION
Fieldbus Overview" (Bezugsquelle: www.endress.com  Download).
