Störungsbehebung
"
96

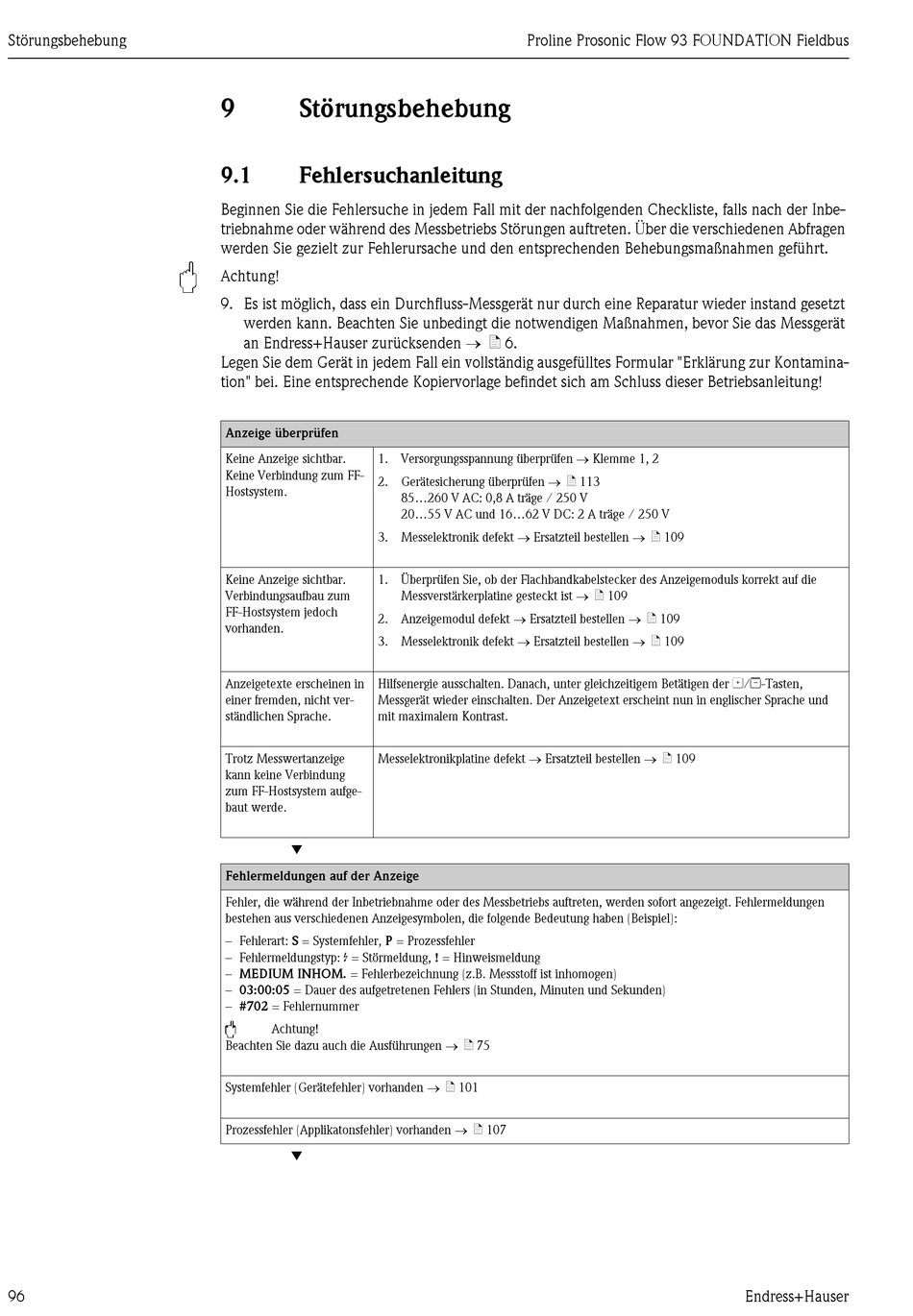

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Achtung!
9. Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt
werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät
an Endress+Hauser zurücksenden  ä 6.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Anzeige überprüfen
1. Versorgungsspannung überprüfen  Klemme 1, 2
Keine Anzeige sichtbar.
Keine Verbindung zum FF-
2. Gerätesicherung überprüfen  ä 113
Hostsystem.
3. Messelektronik defekt  Ersatzteil bestellen  ä 109
Keine Anzeige sichtbar. 1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Verbindungsaufbau zum
FF-Hostsystem jedoch
2. Anzeigemodul defekt  Ersatzteil bestellen  ä 109
vorhanden.
3. Messelektronik defekt  Ersatzteil bestellen  ä 109
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der O/S-Tasten,
Anzeigetexte erscheinen in
einer fremden, nicht ver- Messgerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und
ständlichen Sprache. mit maximalem Kontrast.
Messelektronikplatine defekt  Ersatzteil bestellen  ä 109
Trotz Messwertanzeige
kann keine Verbindung
zum FF-Hostsystem aufge-
baut werde.
Æ
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– MEDIUM INHOM. = Fehlerbezeichnung (z.B. Messstoff ist inhomogen)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #702 = Fehlernummer
"
Achtung!
Beachten Sie dazu auch die Ausführungen  ä 75
Systemfehler (Gerätefehler) vorhanden  ä 101
Prozessfehler (Applikatonsfehler) vorhanden  ä 107
Æ
Proline Prosonic Flow 93 FOUNDATION Fieldbus
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist  ä 109
