Störungsbehebung
112
9.6

Ein-/Ausbau der Messaufnehmer W

Der aktive Teil des Durchflussmesssensors W "Einbauausführung" kann ohne Prozessunterbruch
ausgetauscht werden.
1. Sensorstecker (1) vom Sensordeckel (3) ziehen.
2. Kleinen Sprengring (2) entfernen. Er sitzt auf dem oberen Rand des Sensorhalses und hält den
Sensordeckel fest.
3. Sensordeckel (3) und Feder (4) abheben.
4. Großen Sprengring (5) entfernen. Er hält den Sensorhals (6) fest.
5. Der Sensorhals kann nun herausgezogen werden. Beachten Sie, dass bei diesem Vorgang mit
einem gewissen Widerstand gerechnet werden muss.
6. Sensorelement (7) aus der Sensorhalterung (8) herausziehen und gegen ein neues
austauschen.
7. Zusammenbau in umgekehrter Reihenfolge.
1 2

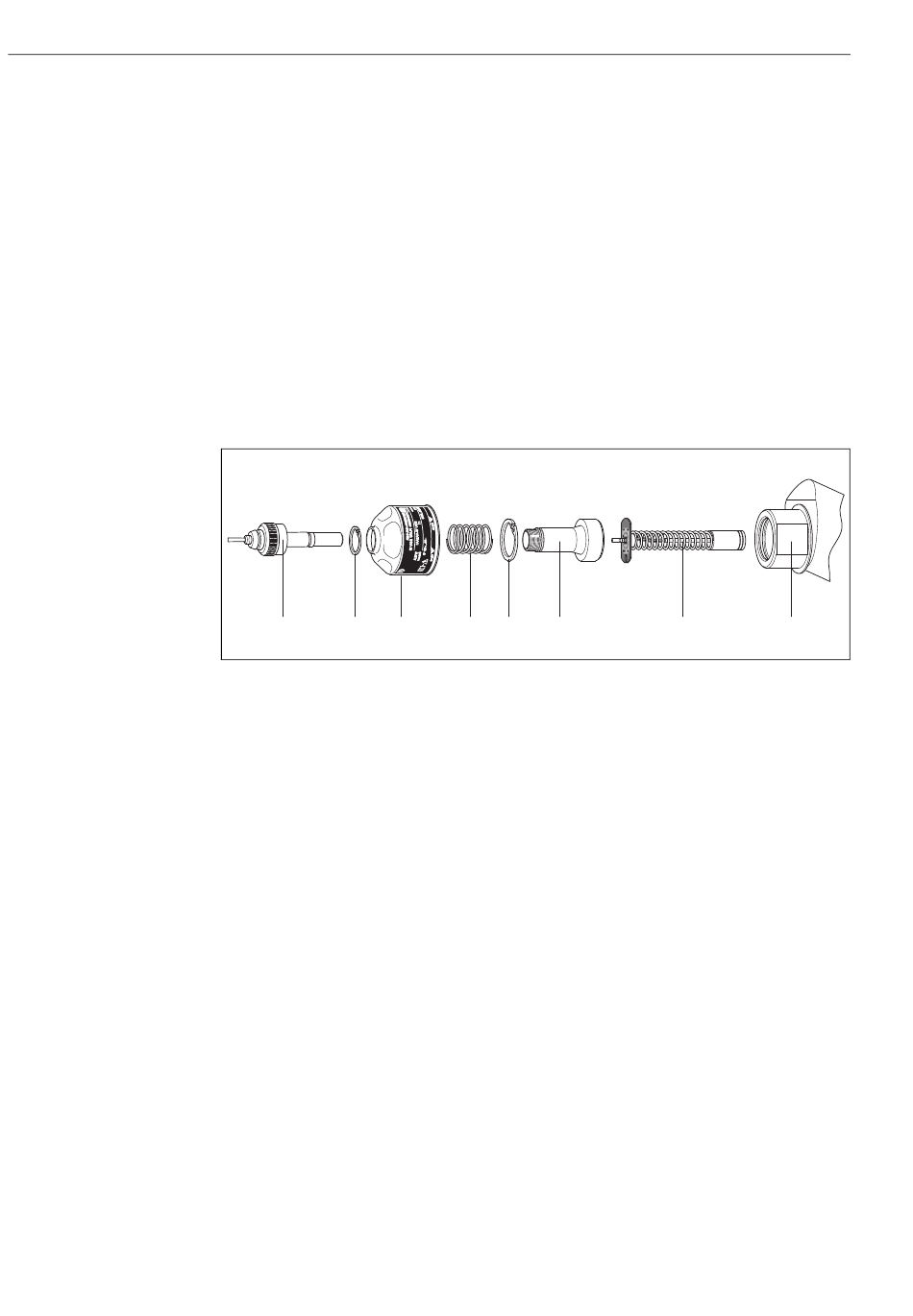

Abb. 85: Durchflussmesssensor W "Einbauausführung"
1 Sensorstecker
2 Sprengring klein
3 Sensordeckel
4 Feder
5 Sprengring groß
6 Sensorhals
7 Sensorelement
8 Sensorhalterung
Proline Prosonic Flow 93 FOUNDATION Fieldbus
3 4 5 6 7 8
A000147
