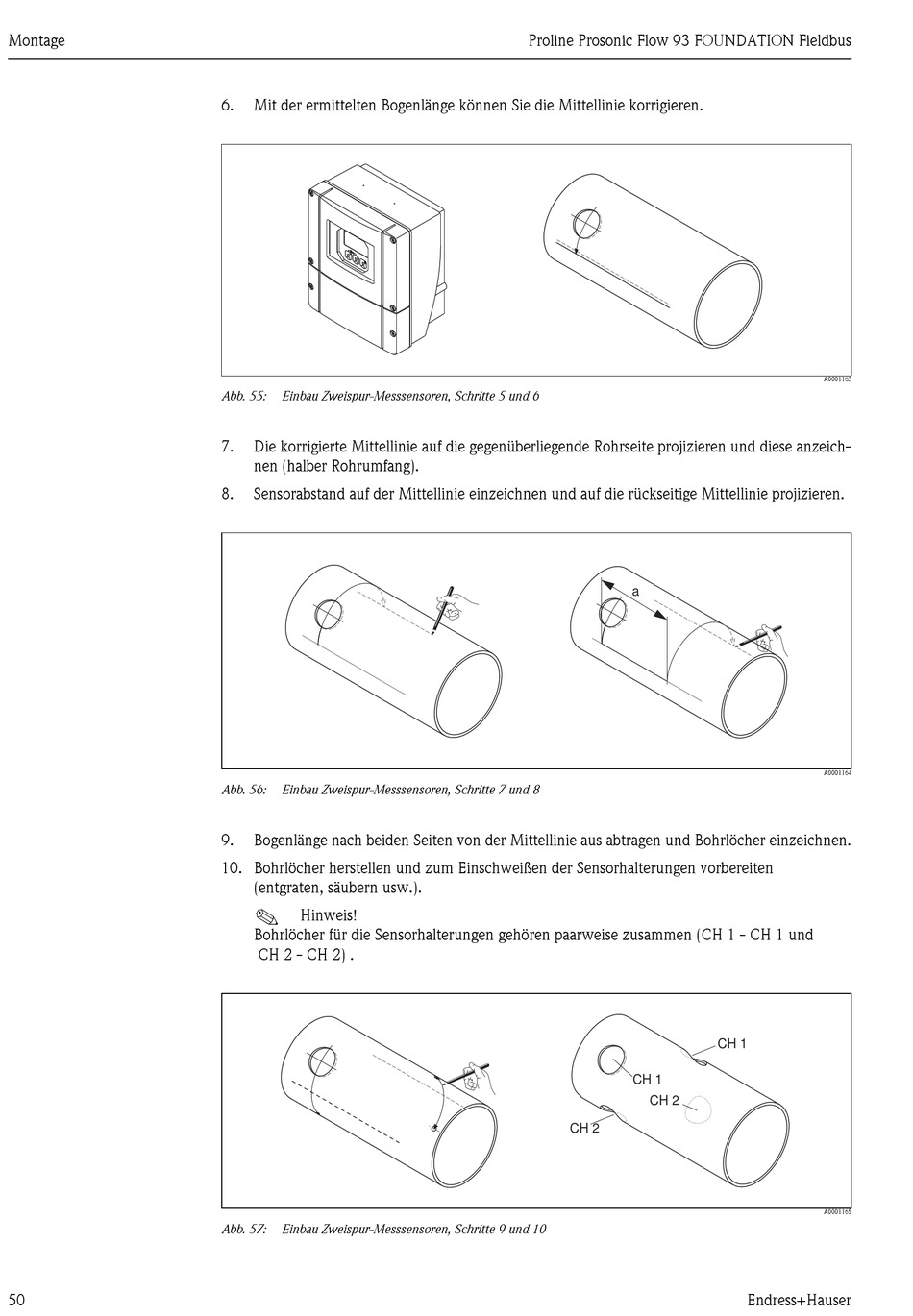

Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung Seite 50

Montage
50
6. Mit der ermittelten Bogenlänge können Sie die Mittellinie korrigieren.
Abb. 55: Einbau Zweispur-Messsensoren, Schritte 5 und 6
7. Die korrigierte Mittellinie auf die gegenüberliegende Rohrseite projizieren und diese anzeich-
nen (halber Rohrumfang).
8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie projizieren.
Abb. 56: Einbau Zweispur-Messsensoren, Schritte 7 und 8
9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher einzeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten
(entgraten, säubern usw.).
!
Hinweis!
Bohrlöcher für die Sensorhalterungen gehören paarweise zusammen (CH 1 - CH 1 und
CH 2 - CH 2) .
Abb. 57: Einbau Zweispur-Messsensoren, Schritte 9 und 10
Proline Prosonic Flow 93 FOUNDATION Fieldbus
a
CH 1
CH 2
CH 2
A0001163
A0001164
CH 1
A0001165
