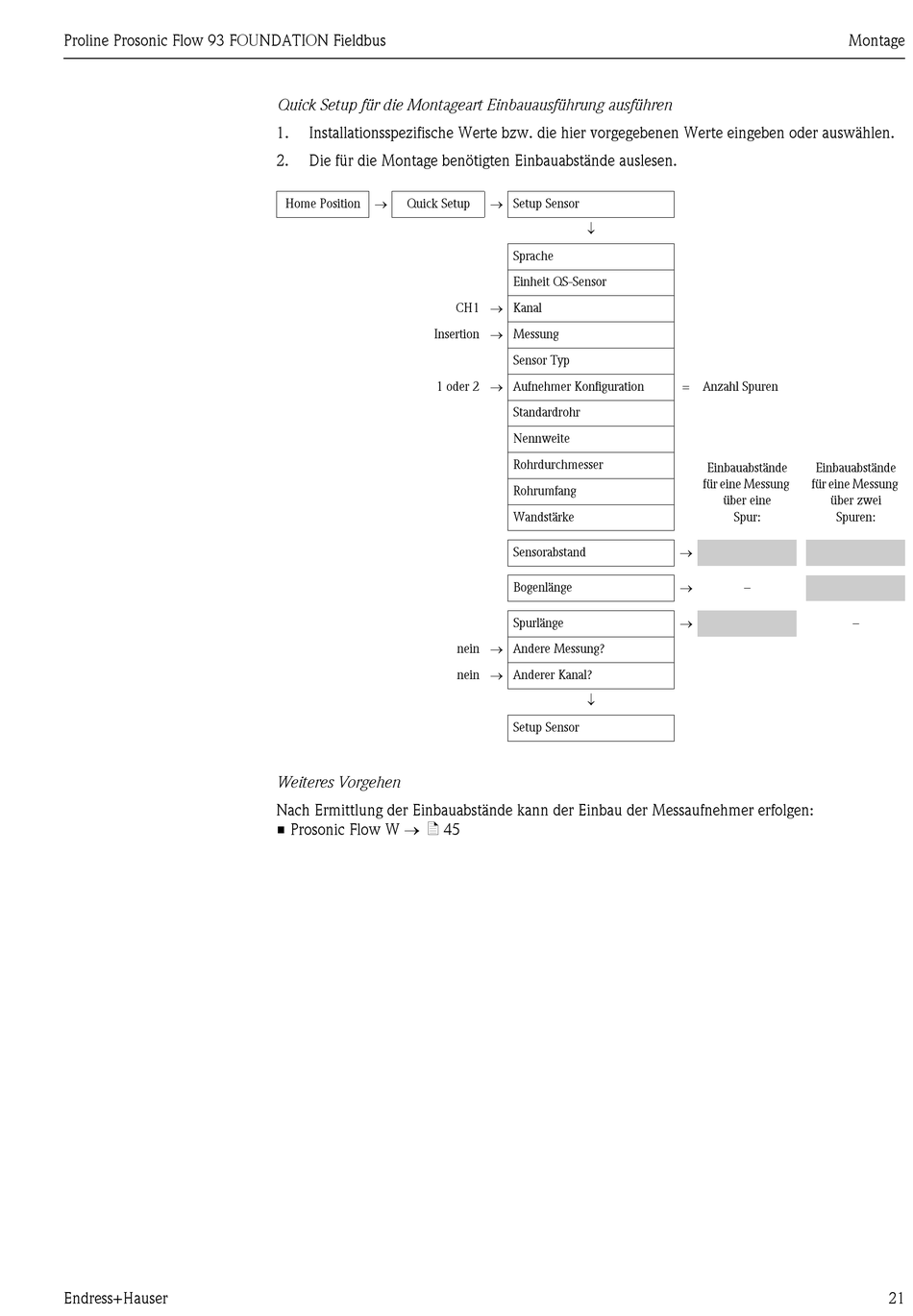

Quick Setup für die Montageart Einbauausführung ausführen
1. Installationsspezifische Werte bzw. die hier vorgegebenen Werte eingeben oder auswählen.
2. Die für die Montage benötigten Einbauabstände auslesen.

Home Position Quick Setup
Insertion  Messung
1 oder 2  Aufnehmer Konfiguration
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände kann der Einbau der Messaufnehmer erfolgen:
• Prosonic Flow W  ä 45
 Setup Sensor

Sprache
Einheit QS-Sensor
CH1  Kanal
Sensor Typ
Standardrohr
Nennweite
Rohrdurchmesser
Rohrumfang
Wandstärke
Sensorabstand
Bogenlänge
Spurlänge
nein  Andere Messung?
nein  Anderer Kanal?

Setup Sensor
Montage
= Anzahl Spuren
Einbauabstände Einbauabstände
für eine Messung für eine Messung
über eine über zwei
Spur: Spuren:


–

–
