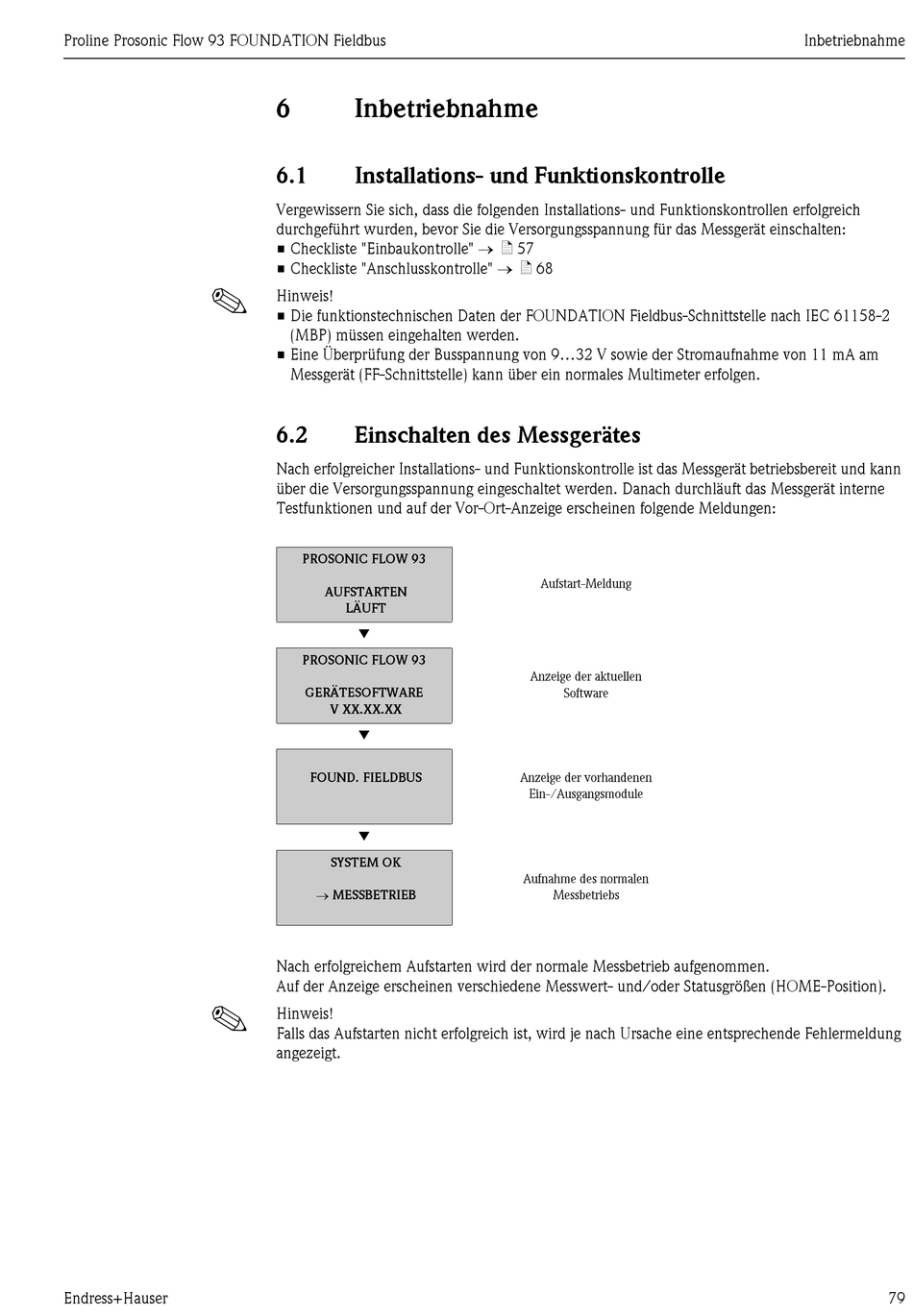

Inbetriebnahme; Installations- Und Funktionskontrolle; Einschalten Des Messgerätes - Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung

Proline Prosonic Flow 93 FOUNDATION Fieldbus
!
!
Endress+Hauser
6

Inbetriebnahme

6.1

Installations- und Funktionskontrolle

Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich
durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten:
• Checkliste "Einbaukontrolle"  ä 57
• Checkliste "Anschlusskontrolle"  ä 68
Hinweis!
• Die funktionstechnischen Daten der FOUNDATION Fieldbus-Schnittstelle nach IEC 61158-2
(MBP) müssen eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von 11 mA am
Messgerät (FF-Schnittstelle) kann über ein normales Multimeter erfolgen.
6.2 Einschalten des Messgerätes
Nach erfolgreicher Installations- und Funktionskontrolle ist das Messgerät betriebsbereit und kann
über die Versorgungsspannung eingeschaltet werden. Danach durchläuft das Messgerät interne
Testfunktionen und auf der Vor-Ort-Anzeige erscheinen folgende Meldungen:
PROSONIC FLOW 93
AUFSTARTEN
LÄUFT
Æ
PROSONIC FLOW 93
GERÄTESOFTWARE
V XX.XX.XX
Æ
FOUND. FIELDBUS
Æ
SYSTEM OK
 MESSBETRIEB
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Aufstart-Meldung
Anzeige der aktuellen
Software
Anzeige der vorhandenen
Ein-/Ausgangsmodule
Aufnahme des normalen
Messbetriebs
Inbetriebnahme
79
