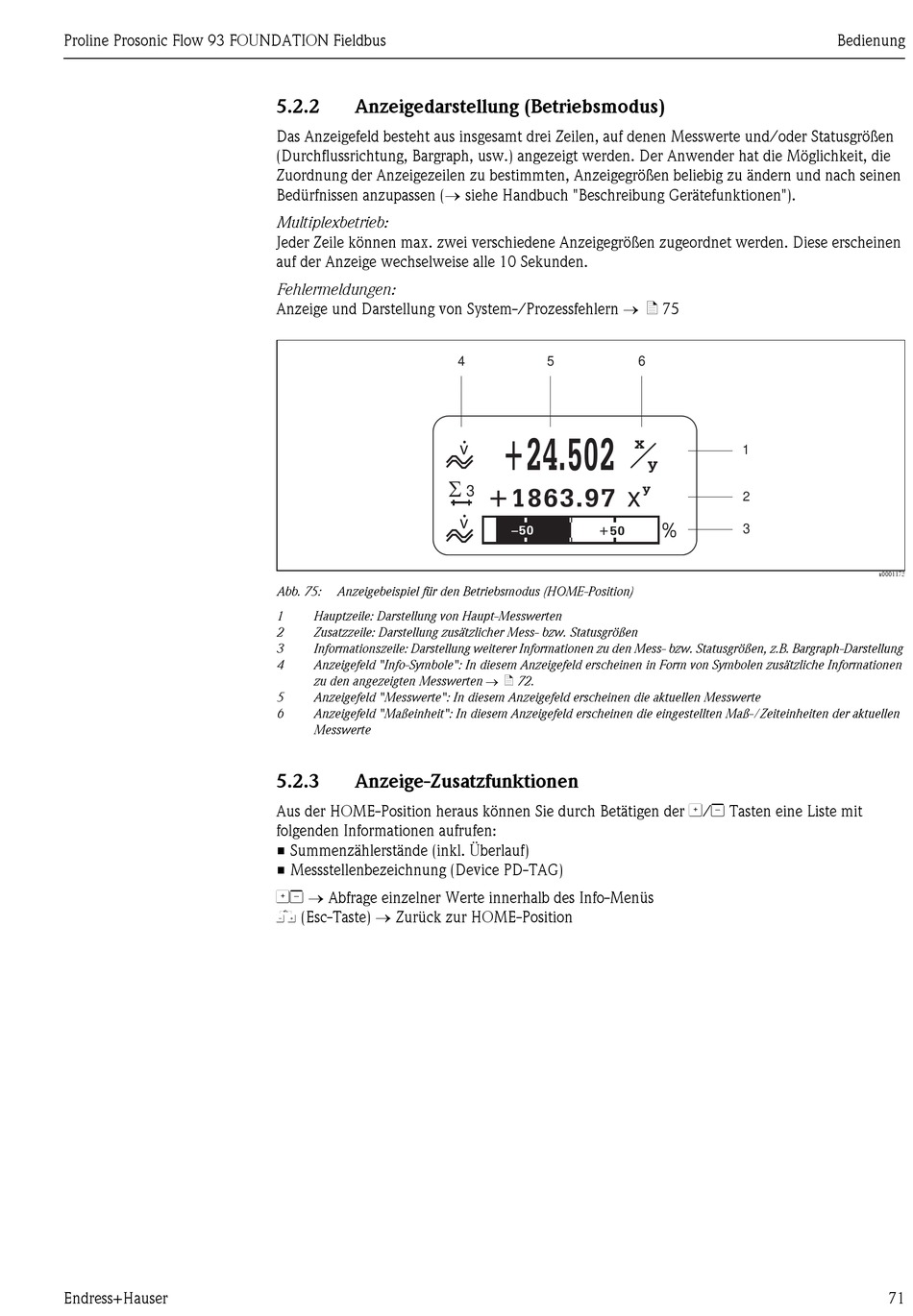

5.2.2

Anzeigedarstellung (Betriebsmodus)

Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die
Zuordnung der Anzeigezeilen zu bestimmten, Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen ( siehe Handbuch "Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden. Diese erscheinen
auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System-/Prozessfehlern  ä 75
S
Abb. 75: Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1 Hauptzeile: Darstellung von Haupt-Messwerten
2 Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen
3 Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen, z.B. Bargraph-Darstellung
4 Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Informationen
zu den angezeigten Messwerten  ä 72.
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der aktuellen
Messwerte
5.2.3

Anzeige-Zusatzfunktionen

Aus der HOME-Position heraus können Sie durch Betätigen der O/S Tasten eine Liste mit
folgenden Informationen aufrufen:
• Summenzählerstände (inkl. Überlauf)
• Messstellenbezeichnung (Device PD-TAG)
OS  Abfrage einzelner Werte innerhalb des Info-Menüs
X (Esc-Taste)  Zurück zur HOME-Position
4 5
+24.502
v
+1863.97
3
x
v
–50 +50
6
x
1
y
y
2
%
3
