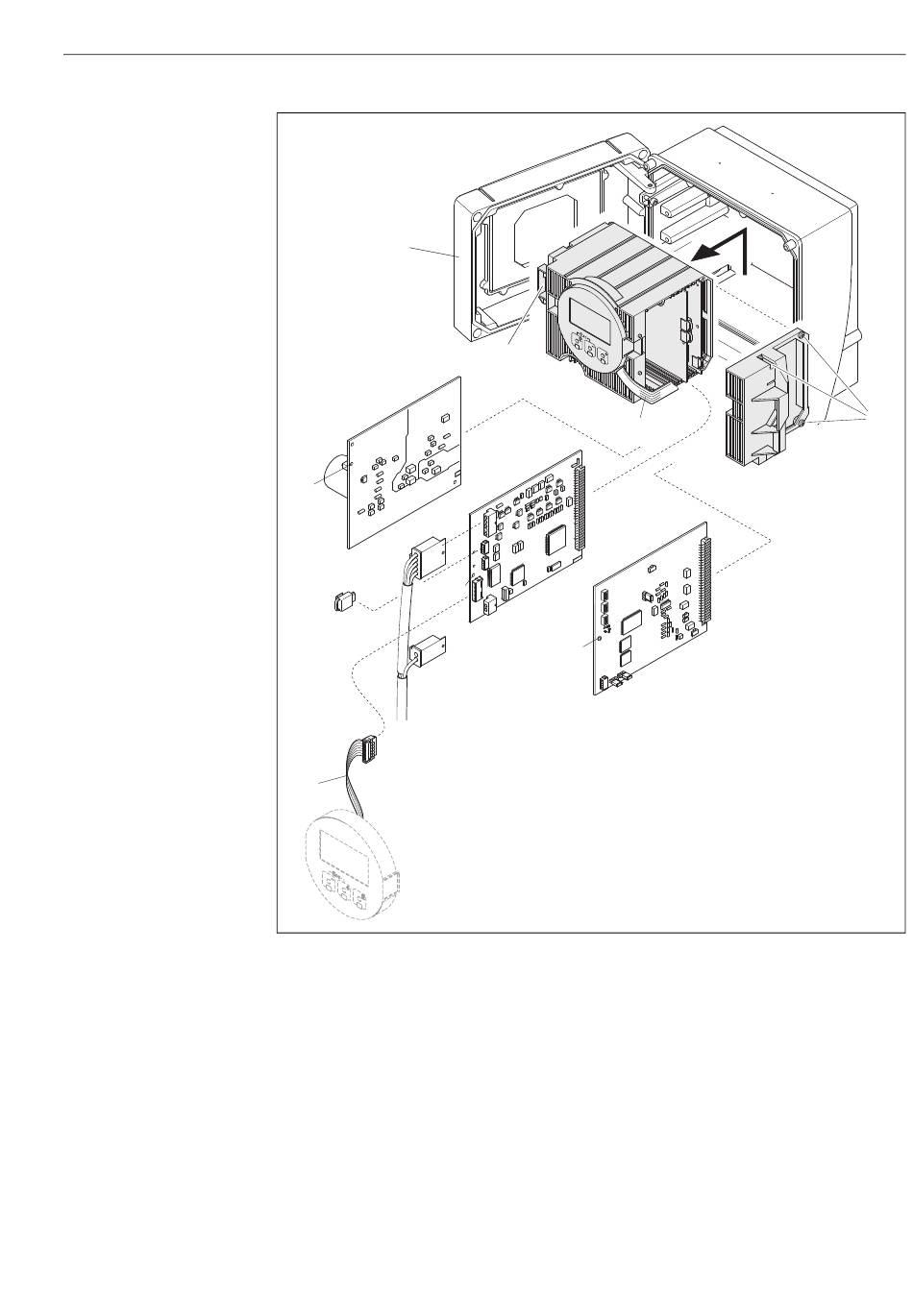

Abb. 84: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Signalkabel (Sensor)
7.2 Erregerstromkabel (Sensor)
7.3 T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine (Typ FOUNDATION Fieldbus)
