Proline Prosonic Flow 93 FOUNDATION Fieldbus
Nr. Fehlermeldungen:
FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
* Beim FOUNDATION Fieldbus erfolgt die Anzeige von Fehlermeldungen im Transducer Block "Diagnosis" (Basisindex: 1600) über Parameter
"Diag. – Act.Sys.Condition" (herstellerspezifisch).
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf den Messbetrieb)
! = Hinweismeldung (ohne Auswirkungen auf den Messbetrieb)
Nr. # 0xx  Hardware-Fehler
001 Gerätestatusmeldung (FF):
ROM/RAM Failure –
Err. No. 001
Vor-Ort-Anzeige:
S: SCHWERER FEHLER
$: # 001
011 Gerätestatusmeldung (FF):
Amplifier EEPROM failure –
Err. No. 011
Vor-Ort-Anzeige:
S: AMP HW-EEPROM
$: # 011
012
Gerätestatusmeldung (FF):
Amplifier EEPROM data
inconsistent –
Err. No. 012
Vor-Ort-Anzeige:
S: AMP SW-EEPROM
$: # 012
041 Gerätestatusmeldung (FF):
T-DAT failure –
Err. No. 041
Vor-Ort-Anzeige:
S: TRANSM. HW-DAT
$: # 041
042 Gerätestatusmeldung (FF):
T-DAT data inconsistent –
Err. No. 042
Vor-Ort-Anzeige:
S: TRANSM. SW-DAT
$: # 042
Endress+Hauser
9.2.1

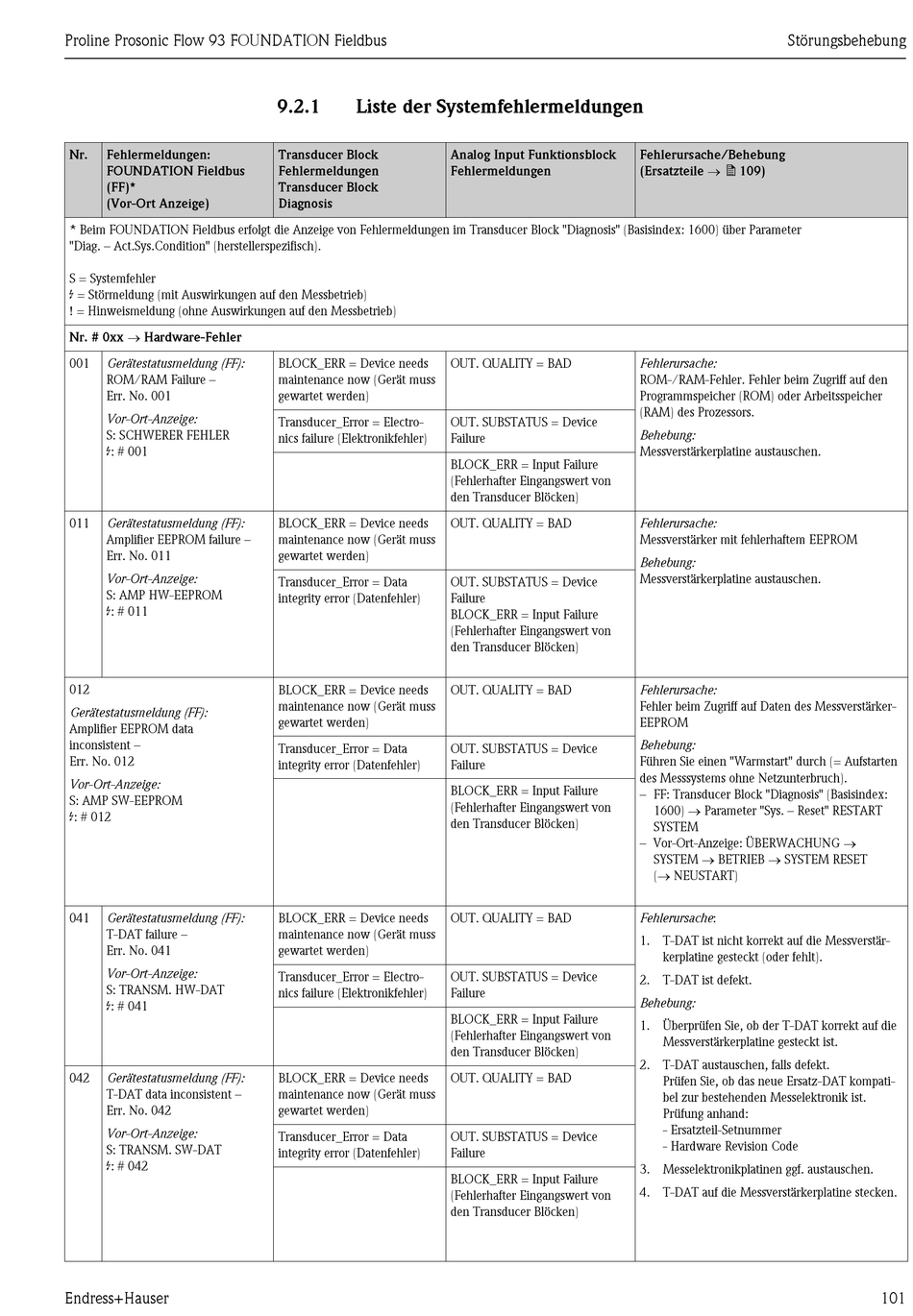

Liste der Systemfehlermeldungen

Transducer Block
Fehlermeldungen
Transducer Block
Diagnosis
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
Analog Input Funktionsblock
Fehlermeldungen
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Störungsbehebung
Fehlerursache/Behebung
(Ersatzteile  ä 109)
Fehlerursache:
ROM-/RAM-Fehler. Fehler beim Zugriff auf den
Programmspeicher (ROM) oder Arbeitsspeicher
(RAM) des Prozessors.
Behebung:
Messverstärkerplatine austauschen.
Fehlerursache:
Messverstärker mit fehlerhaftem EEPROM
Behebung:
Messverstärkerplatine austauschen.
Fehlerursache:
Fehler beim Zugriff auf Daten des Messverstärker-
EEPROM
Behebung:
Führen Sie einen "Warmstart" durch (= Aufstarten
des Messsystems ohne Netzunterbruch).
– FF: Transducer Block "Diagnosis" (Basisindex:
1600)  Parameter "Sys. – Reset" RESTART
SYSTEM
– Vor-Ort-Anzeige: ÜBERWACHUNG 
SYSTEM  BETRIEB  SYSTEM RESET
( NEUSTART)
Fehlerursache:
1. T-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. T-DAT ist defekt.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. T-DAT auf die Messverstärkerplatine stecken.
101
