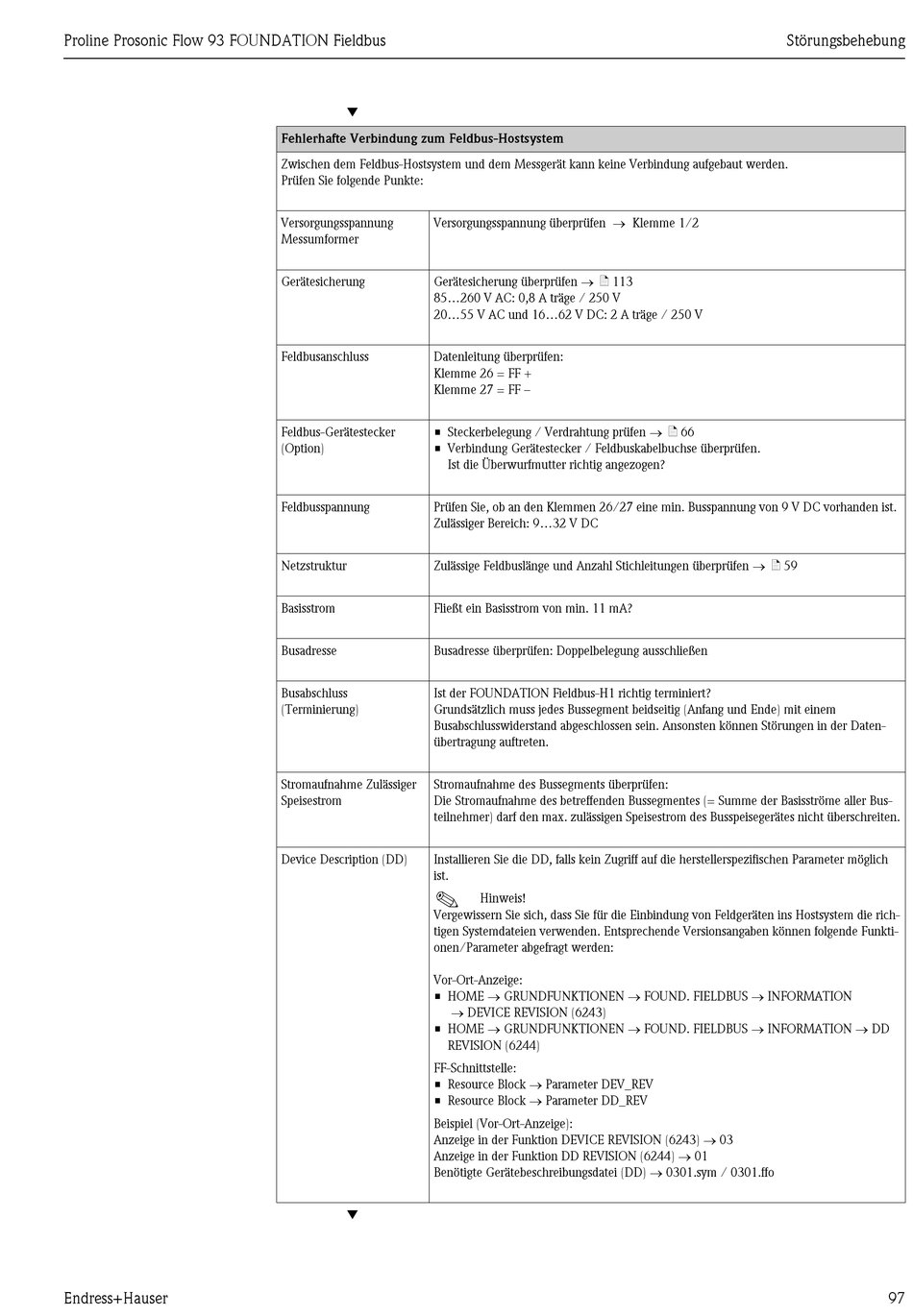

Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung Seite 97

Proline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser
Æ
Fehlerhafte Verbindung zum Feldbus-Hostsystem
Zwischen dem Feldbus-Hostsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung überprüfen  Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung überprüfen  ä 113
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss Datenleitung überprüfen:
Klemme 26 = FF +
Klemme 27 = FF 
• Steckerbelegung / Verdrahtung prüfen  ä 66
Feldbus-Gerätestecker
(Option) • Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
Feldbusspannung Prüfen Sie, ob an den Klemmen 26/27 eine min. Busspannung von 9 V DC vorhanden ist.
Zulässiger Bereich: 9...32 V DC
Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen  ä 59
Netzstruktur
Basisstrom Fließt ein Basisstrom von min. 11 mA?
Busadresse Busadresse überprüfen: Doppelbelegung ausschließen
Busabschluss Ist der FOUNDATION Fieldbus-H1 richtig terminiert?
(Terminierung) Grundsätzlich muss jedes Bussegment beidseitig (Anfang und Ende) mit einem
Busabschlusswiderstand abgeschlossen sein. Ansonsten können Störungen in der Daten-
übertragung auftreten.
Stromaufnahme Zulässiger Stromaufnahme des Bussegments überprüfen:
Speisestrom Die Stromaufnahme des betreffenden Bussegmentes (= Summe der Basisströme aller Bus-
teilnehmer) darf den max. zulässigen Speisestrom des Busspeisegerätes nicht überschreiten.
Device Description (DD) Installieren Sie die DD, falls kein Zugriff auf die herstellerspezifischen Parameter möglich
ist.
!
Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Hostsystem die rich-
tigen Systemdateien verwenden. Entsprechende Versionsangaben können folgende Funkti-
onen/Parameter abgefragt werden:
Vor-Ort-Anzeige:
• HOME  GRUNDFUNKTIONEN  FOUND. FIELDBUS  INFORMATION
 DEVICE REVISION (6243)
• HOME  GRUNDFUNKTIONEN  FOUND. FIELDBUS  INFORMATION  DD
REVISION (6244)
FF-Schnittstelle:
• Resource Block  Parameter DEV_REV
• Resource Block  Parameter DD_REV
Beispiel (Vor-Ort-Anzeige):
Anzeige in der Funktion DEVICE REVISION (6243)  03
Anzeige in der Funktion DD REVISION (6244)  01
Benötigte Gerätebeschreibungsdatei (DD)  0301.sym / 0301.ffo
Æ
Hinweis!
Störungsbehebung
