Proline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser

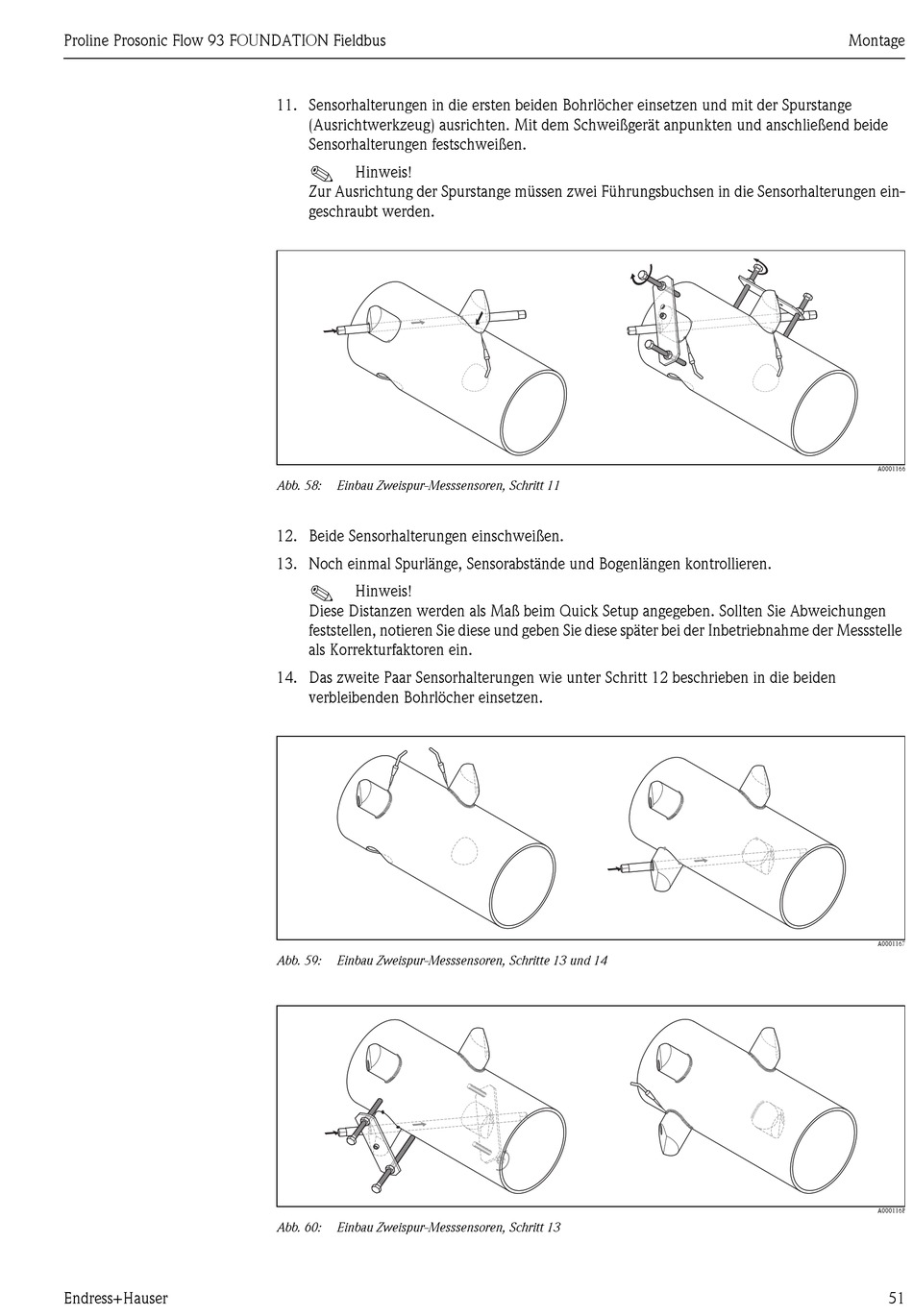

11. Sensorhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Spurstange
(Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend beide
Sensorhalterungen festschweißen.
!
Hinweis!
Zur Ausrichtung der Spurstange müssen zwei Führungsbuchsen in die Sensorhalterungen ein-
geschraubt werden.
Abb. 58: Einbau Zweispur-Messsensoren, Schritt 11
12. Beide Sensorhalterungen einschweißen.
13. Noch einmal Spurlänge, Sensorabstände und Bogenlängen kontrollieren.
!
Hinweis!
Diese Distanzen werden als Maß beim Quick Setup angegeben. Sollten Sie Abweichungen
feststellen, notieren Sie diese und geben Sie diese später bei der Inbetriebnahme der Messstelle
als Korrekturfaktoren ein.
14. Das zweite Paar Sensorhalterungen wie unter Schritt 12 beschrieben in die beiden
verbleibenden Bohrlöcher einsetzen.
Abb. 59: Einbau Zweispur-Messsensoren, Schritte 13 und 14
Abb. 60: Einbau Zweispur-Messsensoren, Schritt 13
Montage
A0001166
A0001167
A0001168
