Proline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser

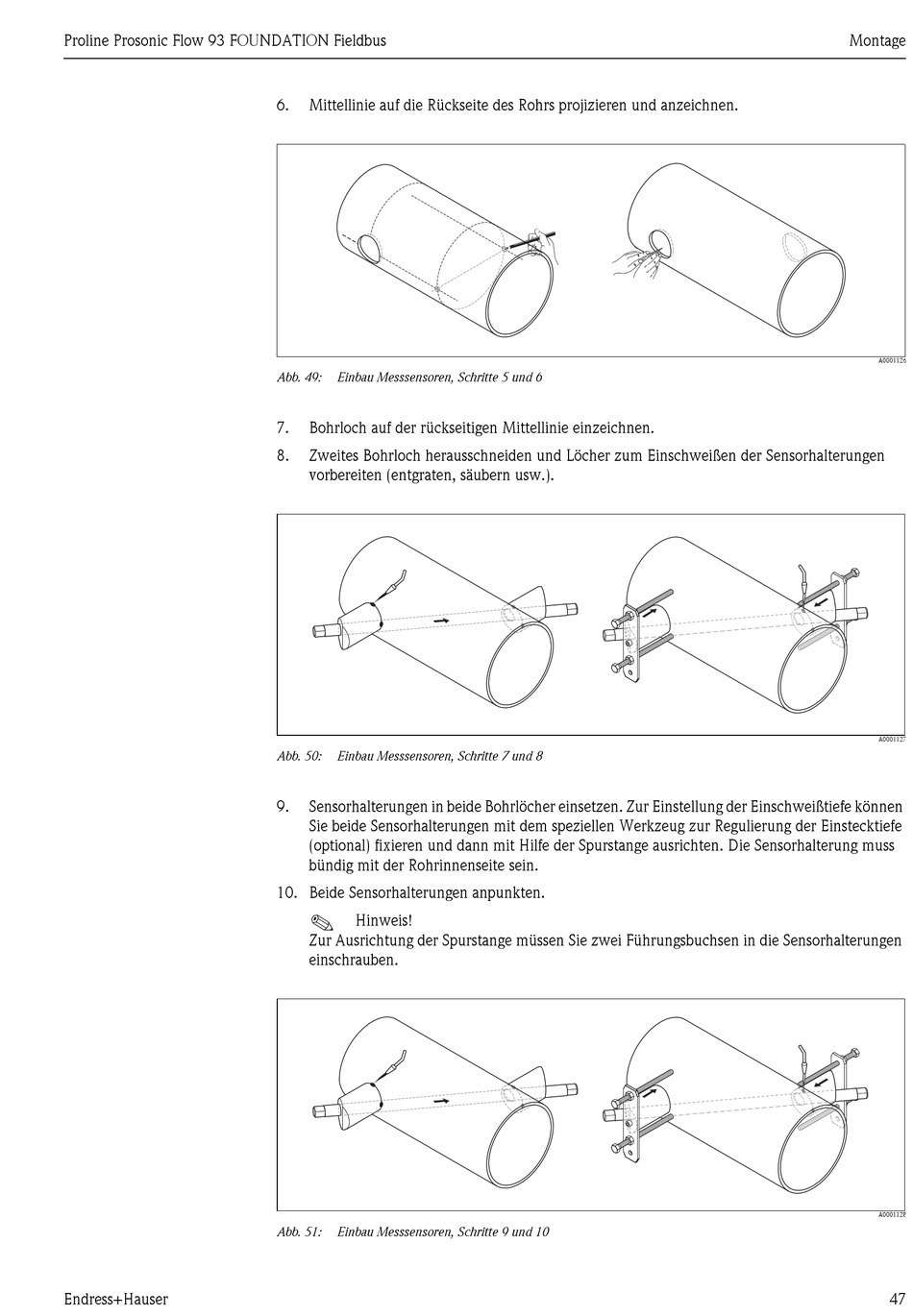

6. Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen.
Abb. 49: Einbau Messsensoren, Schritte 5 und 6
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalterungen
vorbereiten (entgraten, säubern usw.).
Abb. 50: Einbau Messsensoren, Schritte 7 und 8
9. Sensorhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Einschweißtiefe können
Sie beide Sensorhalterungen mit dem speziellen Werkzeug zur Regulierung der Einstecktiefe
(optional) fixieren und dann mit Hilfe der Spurstange ausrichten. Die Sensorhalterung muss
bündig mit der Rohrinnenseite sein.
10. Beide Sensorhalterungen anpunkten.
!
Hinweis!
Zur Ausrichtung der Spurstange müssen Sie zwei Führungsbuchsen in die Sensorhalterungen
einschrauben.
Abb. 51: Einbau Messsensoren, Schritte 9 und 10
Montage
A0001126
A0001127
A0001128
