Proline Prosonic Flow 93T Portable
!
Endress+Hauser
3.7

Einbau Prosonic Flow P (DN 15...65)

3.7.1

Messaufnehmer montieren

Voraussetzungen
• Rohrhalterung ist vormontiert → ä 16.
• Abstand der Messaufnehmerhalterung eingestellt (Sensorabstand) → ä 16.
Material
Für die Montage wird folgendes Material benötigt:
• Messaufnehmer
• Adapterkabel
Hinweis!
Vor der Montage, die Verbindungskabel an die Messaufnehmer anschließen.
Vorgehensweise
Montage gemäß Abbildung (Schritte 1...5):

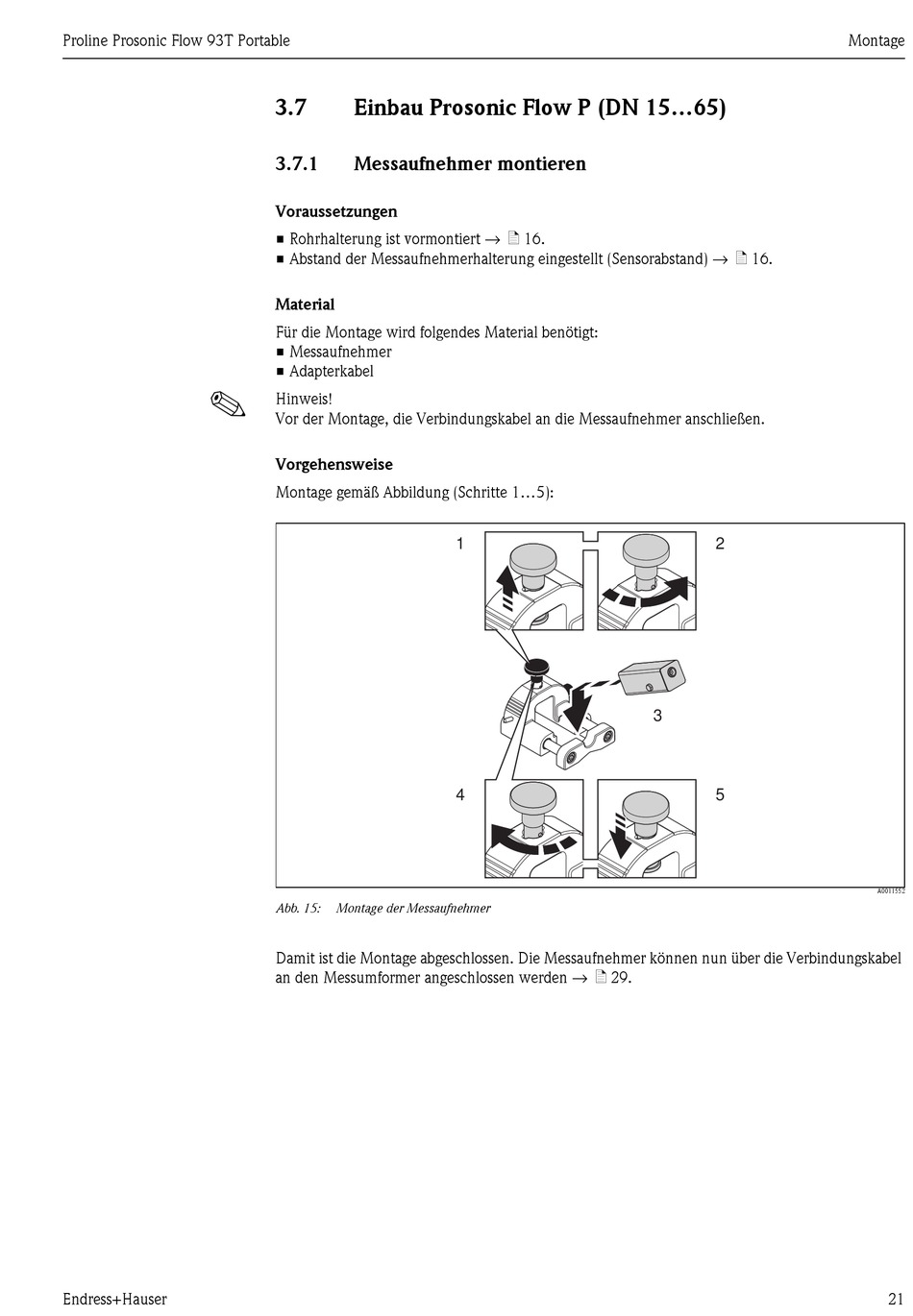

Abb. 15: Montage der Messaufnehmer
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden → ä 29.
1
4
2
3
5
Montage
A0011552
21
