Verdrahtung

Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin-
weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.
4.1

Anschluss der Sensorverbindungskabel

4.1.1

Anschluss der Prosonic Flow W Sensoren

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät
nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird.

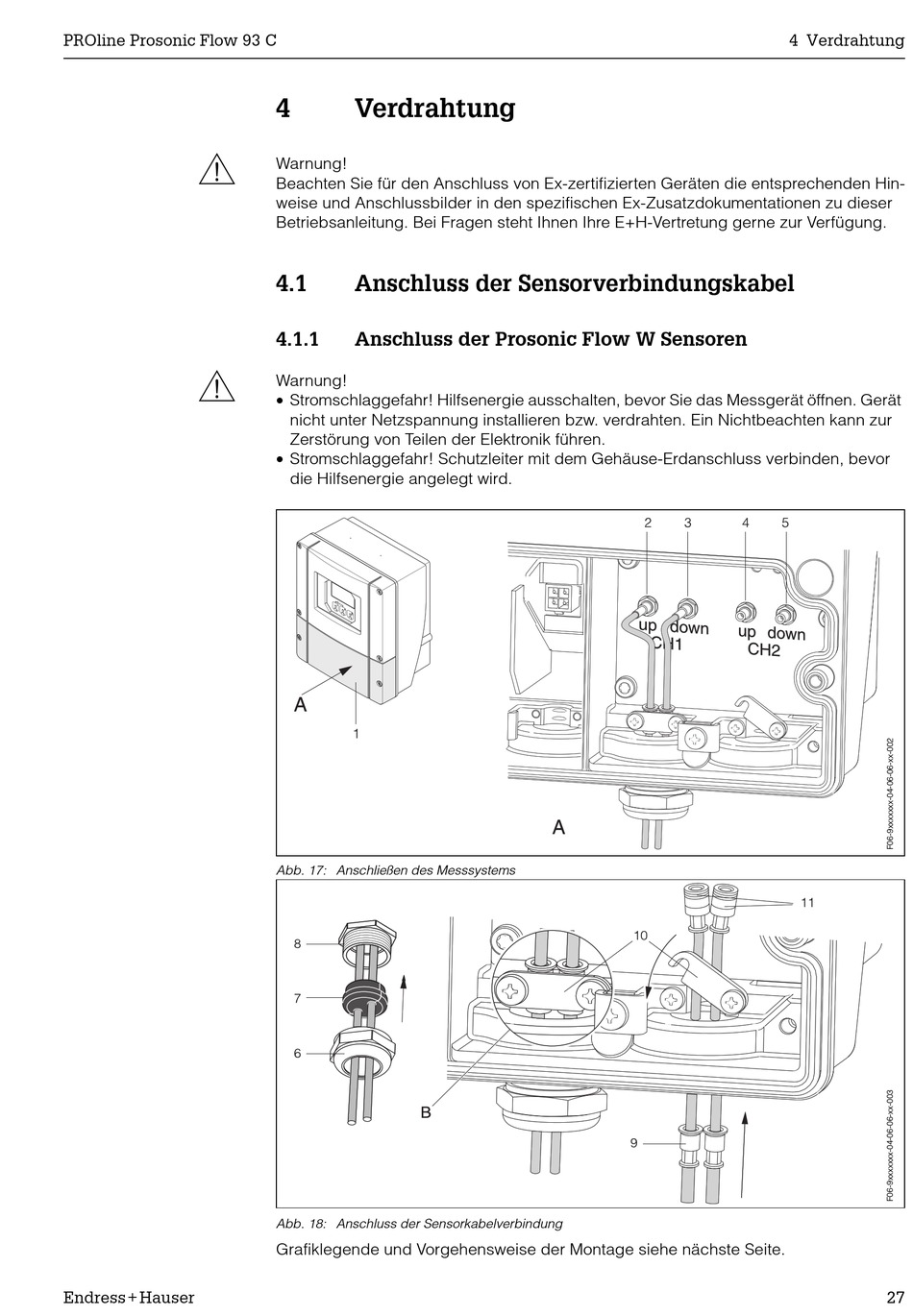

Abb. 17: Anschließen des Messsystems
Abb. 18: Anschluss der Sensorkabelverbindung
Grafiklegende und Vorgehensweise der Montage siehe nächste Seite.
