Verdrahtung
62
A

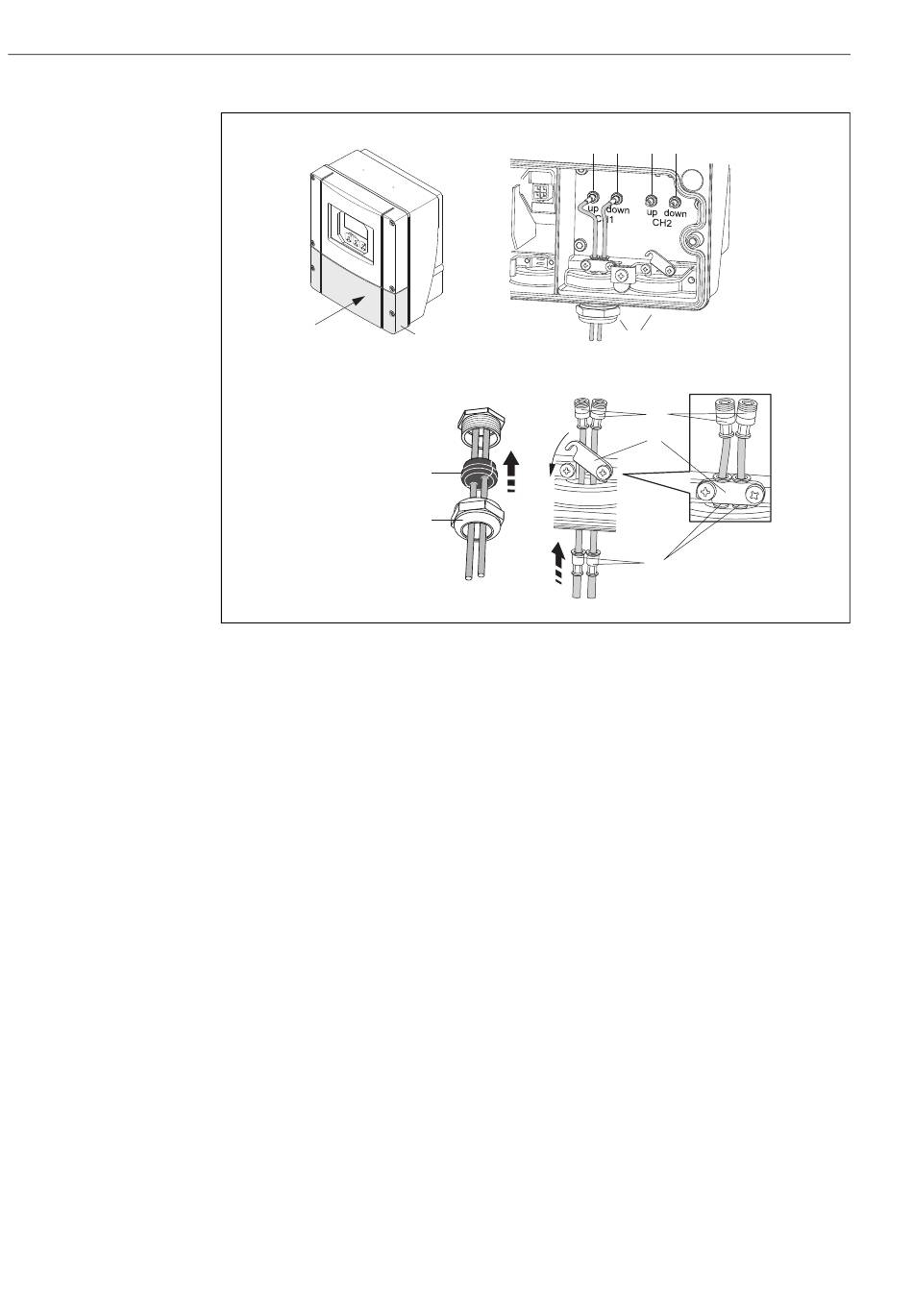

Abb. 67: Anschluss Verbindungskabel Messaufnehmer/Messumformer (mit Kabelverschraubung für zwei Verbindungs-
kabel pro Kabeleinführung)
A Ansicht A
B Detail B
1 Sensorkabelstecker Kanal 1 stromaufwärts (up stream)
2 Sensorkabelstecker Kanal 1 stromabwärts (down stream)
3 Sensorkabelstecker Kanal 2 stromaufwärts (up stream)
4 Sensorkabelstecker Kanal 2 stromabwärts (down stream)
a Deckel Anschlussklemmenraum
b Kabeleinführungen
c Verbindungskabel
d Kabelverschraubung
e Kabelhaltehülsen
f Erdkontaktklemmen (nur Prosonic Flow P DN 50...4000 / 2...160",
Erdung des Prosonic Flow P DN 15...65 / ½...2½" siehe nachfolgendes Kapitel)
g Gummidichtung
Proline Prosonic Flow 93 FOUNDATION Fieldbus
1
A
a
g
d
2 3 4
b
B
c
f
e
