Montage
!
20

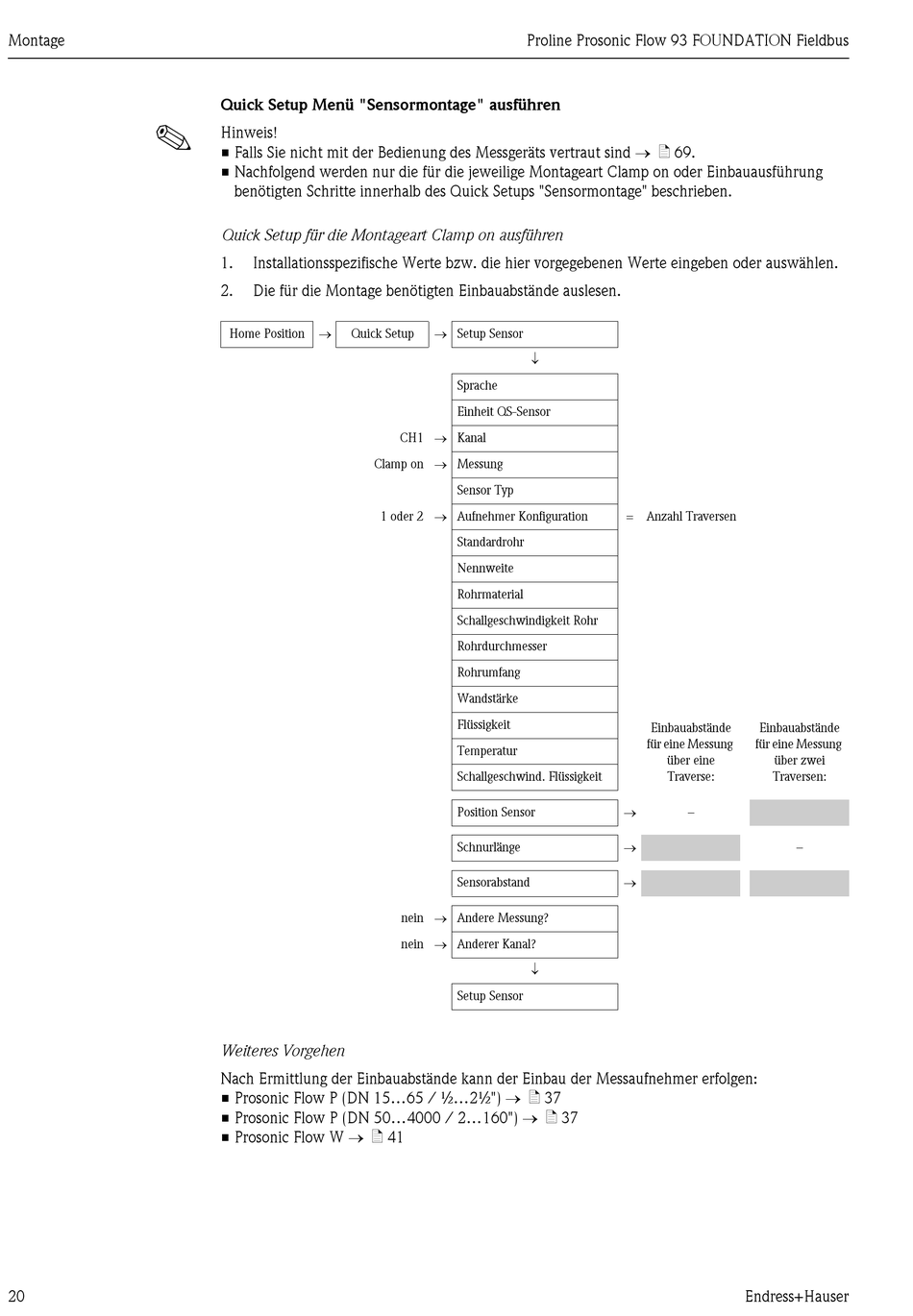

Quick Setup Menü "Sensormontage" ausführen
Hinweis!
• Falls Sie nicht mit der Bedienung des Messgeräts vertraut sind  ä 69.
• Nachfolgend werden nur die für die jeweilige Montageart Clamp on oder Einbauausführung
benötigten Schritte innerhalb des Quick Setups "Sensormontage" beschrieben.
Quick Setup für die Montageart Clamp on ausführen
1. Installationsspezifische Werte bzw. die hier vorgegebenen Werte eingeben oder auswählen.
2. Die für die Montage benötigten Einbauabstände auslesen.

Home Position Quick Setup
Clamp on  Messung
1 oder 2  Aufnehmer Konfiguration
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände kann der Einbau der Messaufnehmer erfolgen:
• Prosonic Flow P (DN 15...65 / ½...2½")  ä 37
• Prosonic Flow P (DN 50...4000 / 2...160")  ä 37
• Prosonic Flow W  ä 41
Proline Prosonic Flow 93 FOUNDATION Fieldbus
 Setup Sensor

Sprache
Einheit QS-Sensor
CH1  Kanal
Sensor Typ
Standardrohr
Nennweite
Rohrmaterial
Schallgeschwindigkeit Rohr
Rohrdurchmesser
Rohrumfang
Wandstärke
Flüssigkeit
Temperatur
Schallgeschwind. Flüssigkeit
Position Sensor
Schnurlänge
Sensorabstand
nein  Andere Messung?
nein  Anderer Kanal?

Setup Sensor
= Anzahl Traversen
Einbauabstände Einbauabstände
für eine Messung für eine Messung
über eine über zwei
Traverse: Traversen:

–


