Montage
46

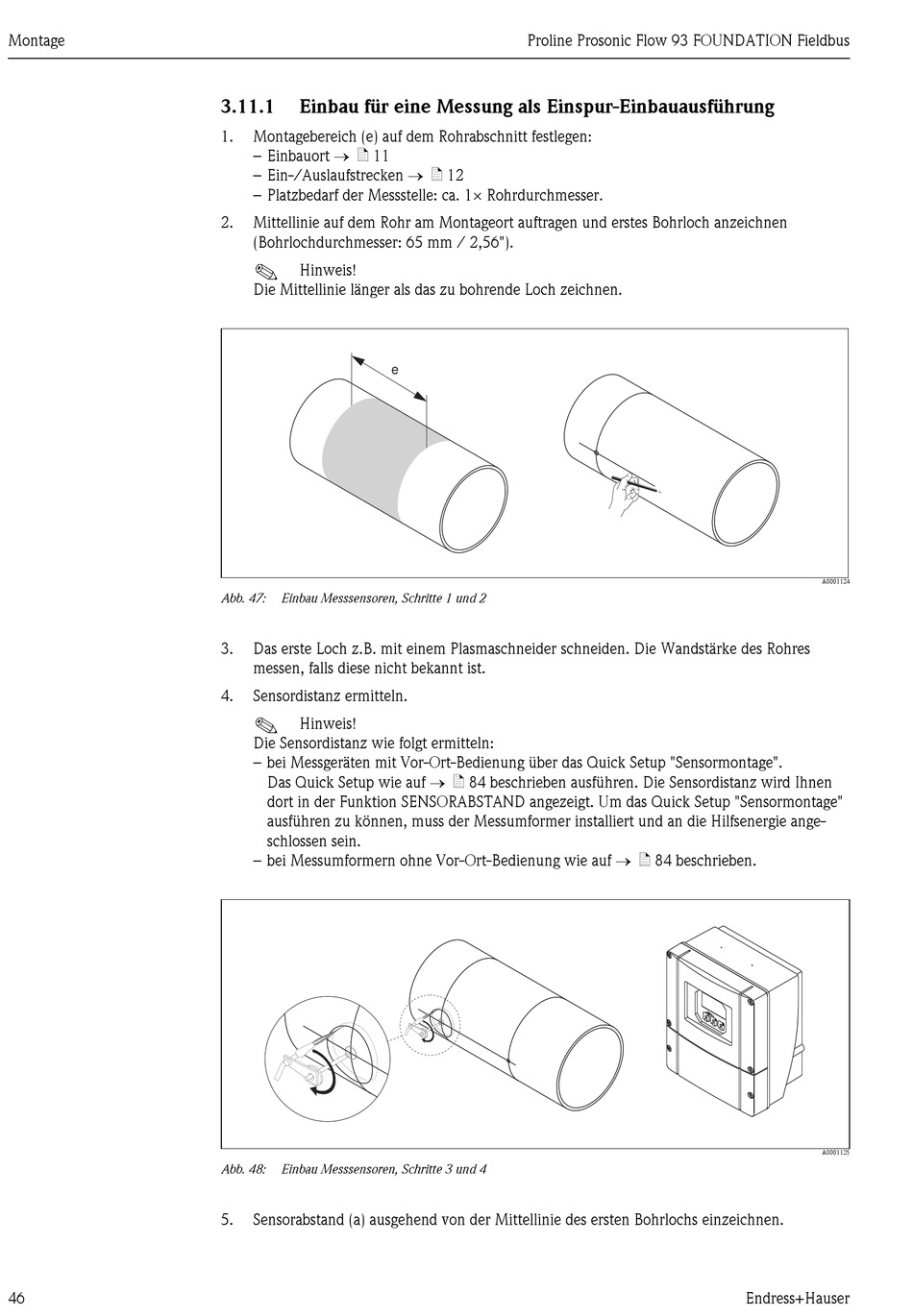

3.11.1 Einbau für eine Messung als Einspur-Einbauausführung
1. Montagebereich (e) auf dem Rohrabschnitt festlegen:
– Einbauort  ä 11
– Ein-/Auslaufstrecken  ä 12
– Platzbedarf der Messstelle: ca. 1× Rohrdurchmesser.
2. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen
(Bohrlochdurchmesser: 65 mm / 2,56").
!
Hinweis!
Die Mittellinie länger als das zu bohrende Loch zeichnen.
e
Abb. 47: Einbau Messsensoren, Schritte 1 und 2
3. Das erste Loch z.B. mit einem Plasmaschneider schneiden. Die Wandstärke des Rohres
messen, falls diese nicht bekannt ist.
4. Sensordistanz ermitteln.
!
Hinweis!
Die Sensordistanz wie folgt ermitteln:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage".
Das Quick Setup wie auf  ä 84 beschrieben ausführen. Die Sensordistanz wird Ihnen
dort in der Funktion SENSORABSTAND angezeigt. Um das Quick Setup "Sensormontage"
ausführen zu können, muss der Messumformer installiert und an die Hilfsenergie ange-
schlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf  ä 84 beschrieben.
Abb. 48: Einbau Messsensoren, Schritte 3 und 4
5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeichnen.
Proline Prosonic Flow 93 FOUNDATION Fieldbus
A0001124
A0001125
