Proline Prosonic Flow 93 FOUNDATION Fieldbus
Fehlermeldungen:
Nr. FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
* Beim FOUNDATION Fieldbus erfolgt die Anzeige von Fehlermeldungen im Transducer Block "Diagnosis" (Basisindex: 1600) über Parameter
"Diag. – Act.Sys.Condition" (herstellerspezifisch).
P = Prozessfehler
$ = Störmeldung (mit Auswirkungen auf den Messbetrieb)
! = Hinweismeldung (ohne Auswirkungen auf den Messbetrieb)
Nr. # 4xx  Anwendungsfehler
469 Gerätestatusmeldung (FF):
Pipe data CH1 – Err. No. 469
Vor-Ort-Anzeige:
P: ROHRDATEN? K1
$: # 469
470 Gerätestatusmeldung (FF):
Pipe data CH2 – Err. No. 470
Vor-Ort-Anzeige:
P: ROHRDATEN? K2
$: # 470
492 Gerätestatusmeldung (FF):
Sound velocity CH1 outside the
range – Err. No. 492
Vor-Ort-Anzeige:
P: SCHALLBEREI.K1
$: # 492
493 Gerätestatusmeldung (FF):
Sound velocity CH2 outside the
range – Err. No. 493
Vor-Ort-Anzeige:
P: SCHALLBEREI.K2
$: # 493
Endress+Hauser
9.2.2

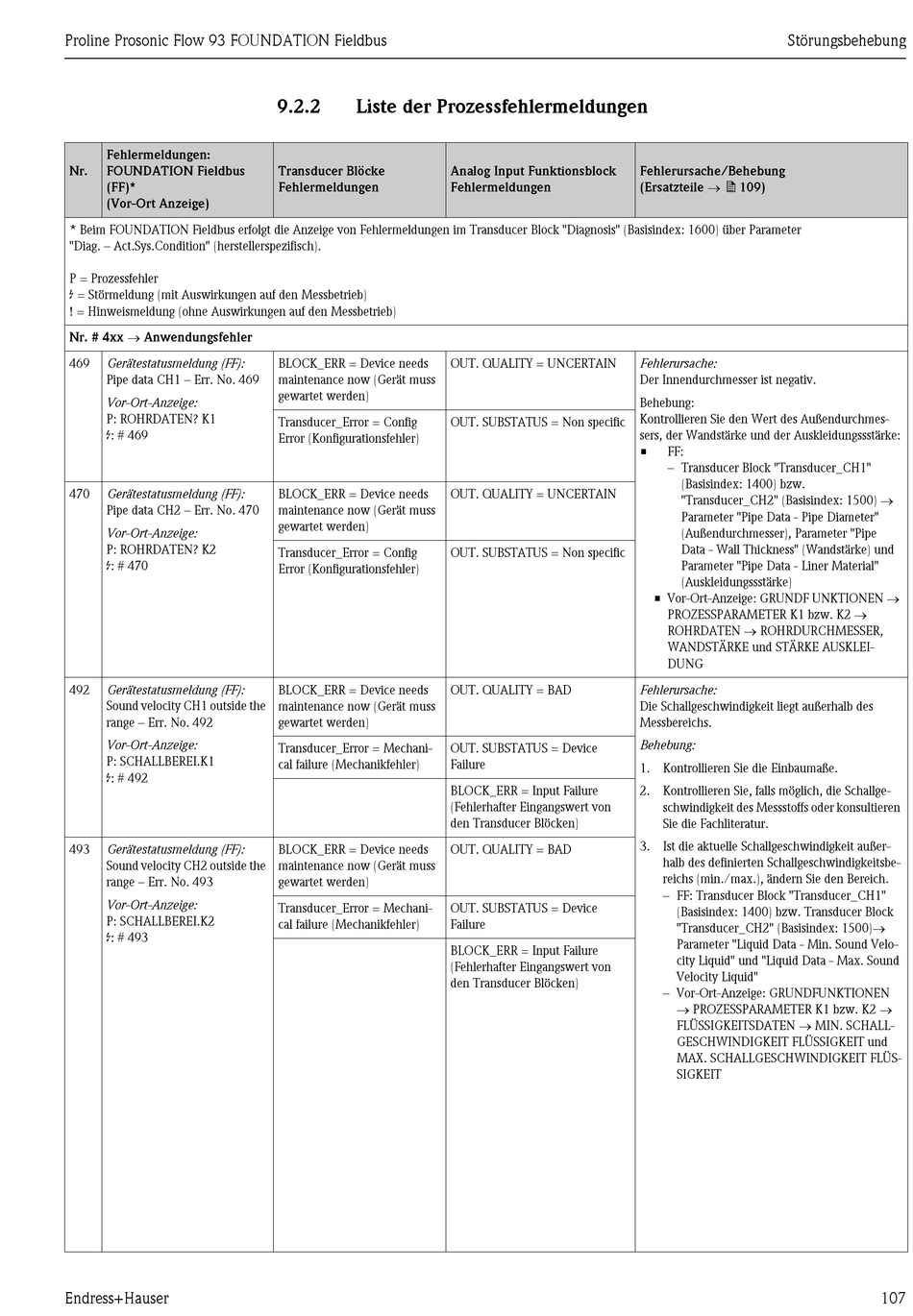

Liste der Prozessfehlermeldungen

Transducer Blöcke
Fehlermeldungen
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Config
Error (Konfigurationsfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Config
Error (Konfigurationsfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Mechani-
cal failure (Mechanikfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Mechani-
cal failure (Mechanikfehler)
Analog Input Funktionsblock
Fehlermeldungen
OUT. QUALITY = UNCERTAIN
OUT. SUBSTATUS = Non specific
OUT. QUALITY = UNCERTAIN
OUT. SUBSTATUS = Non specific
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Störungsbehebung
Fehlerursache/Behebung
(Ersatzteile  ä 109)
Fehlerursache:
Der Innendurchmesser ist negativ.
Behebung:
Kontrollieren Sie den Wert des Außendurchmes-
sers, der Wandstärke und der Auskleidungssstärke:
• FF:
– Transducer Block "Transducer_CH1"
(Basisindex: 1400) bzw.
"Transducer_CH2" (Basisindex: 1500) 
Parameter "Pipe Data - Pipe Diameter"
(Außendurchmesser), Parameter "Pipe
Data - Wall Thickness" (Wandstärke) und
Parameter "Pipe Data - Liner Material"
(Auskleidungssstärke)
• Vor-Ort-Anzeige: GRUNDF UNKTIONEN 
PROZESSPARAMETER K1 bzw. K2 
ROHRDATEN  ROHRDURCHMESSER,
WANDSTÄRKE und STÄRKE AUSKLEI-
DUNG
Fehlerursache:
Die Schallgeschwindigkeit liegt außerhalb des
Messbereichs.
Behebung:
1. Kontrollieren Sie die Einbaumaße.
2. Kontrollieren Sie, falls möglich, die Schallge-
schwindigkeit des Messstoffs oder konsultieren
Sie die Fachliteratur.
3. Ist die aktuelle Schallgeschwindigkeit außer-
halb des definierten Schallgeschwindigkeitsbe-
reichs (min./max.), ändern Sie den Bereich.
– FF: Transducer Block "Transducer_CH1"
(Basisindex: 1400) bzw. Transducer Block
"Transducer_CH2" (Basisindex: 1500)
Parameter "Liquid Data - Min. Sound Velo-
city Liquid" und "Liquid Data - Max. Sound
Velocity Liquid"
– Vor-Ort-Anzeige: GRUNDFUNKTIONEN
PROZESSPARAMETER K1 bzw. K2 
FLÜSSIGKEITSDATEN MIN. SCHALL-
GESCHWINDIGKEIT FLÜSSIGKEIT und
MAX. SCHALLGESCHWINDIGKEIT FLÜS-
SIGKEIT
107
