Verdrahtung
#
!
20

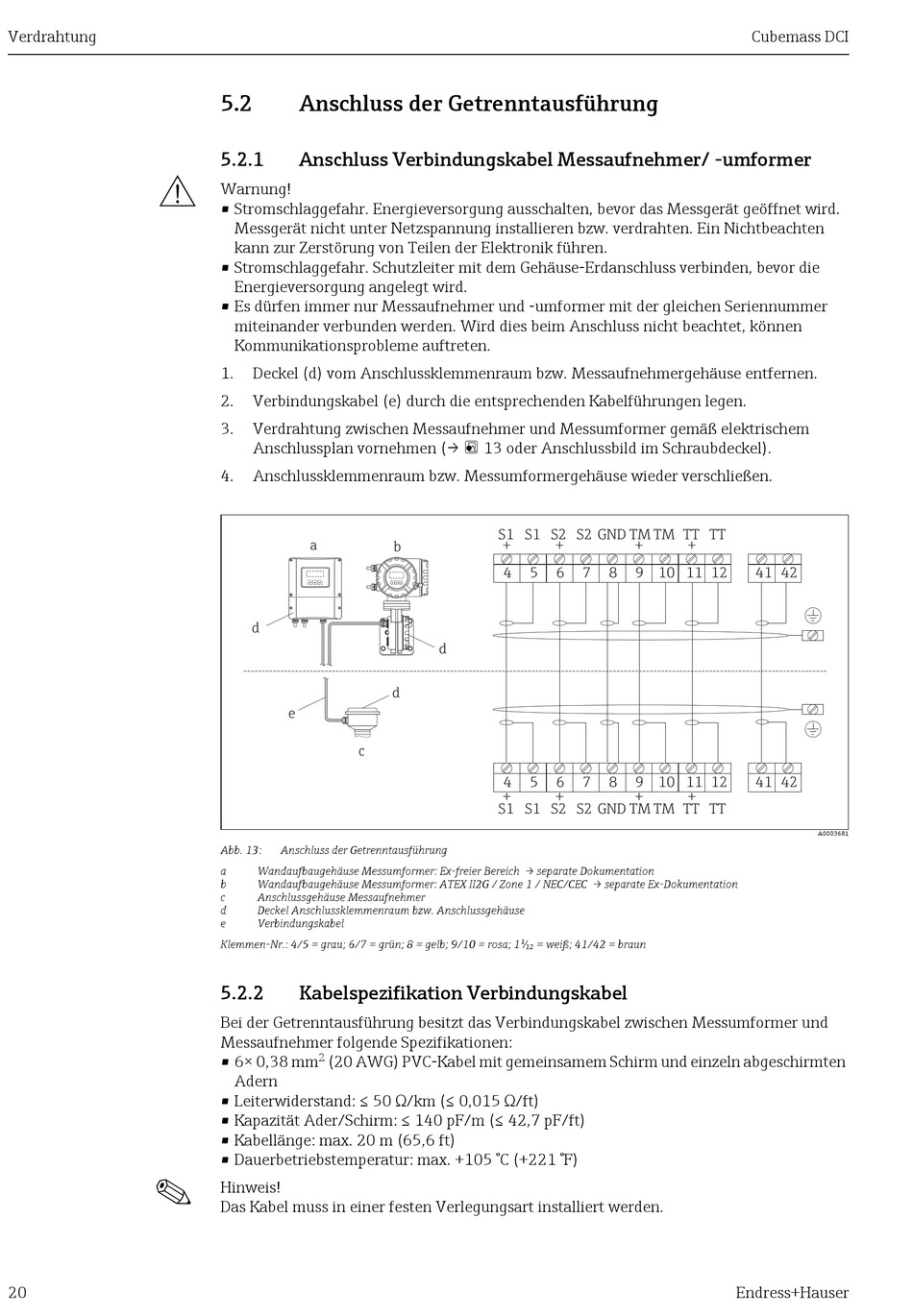

5.2
Anschluss der Getrenntausführung
5.2.1
Anschluss Verbindungskabel Messaufnehmer/ -umformer
Warnung!
• Stromschlaggefahr. Energieversorgung ausschalten, bevor das Messgerät geöffnet wird.
Messgerät nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten
kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr. Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die
Energieversorgung angelegt wird.
• Es dürfen immer nur Messaufnehmer und -umformer mit der gleichen Seriennummer
miteinander verbunden werden. Wird dies beim Anschluss nicht beachtet, können
Kommunikationsprobleme auftreten.
1.
Deckel (d) vom Anschlussklemmenraum bzw. Messaufnehmergehäuse entfernen.
2.
Verbindungskabel (e) durch die entsprechenden Kabelführungen legen.
3.
Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem
Anschlussplan vornehmen (→ 13 oder Anschlussbild im Schraubdeckel).
4.
Anschlussklemmenraum bzw. Messumformergehäuse wieder verschließen.
a
d
d
e
c
Abb. 13:
Anschluss der Getrenntausführung
a
Wandaufbaugehäuse Messumformer: Ex-freier Bereich → separate Dokumentation
b
Wandaufbaugehäuse Messumformer: ATEX II2G / Zone 1 / NEC/CEC → separate Ex-Dokumentation
c
Anschlussgehäuse Messaufnehmer
d
Deckel Anschlussklemmenraum bzw. Anschlussgehäuse
e
Verbindungskabel
Klemmen-Nr.: 4/5 = grau; 6/7 = grün; 8 = gelb; 9/10 = rosa; 1¹⁄₁₂ = weiß; 41/42 = braun
5.2.2
Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und
Messaufnehmer folgende Spezifikationen:
2
• 6× 0,38 mm
(20 AWG) PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten
Adern
• Leiterwiderstand: ≤ 50 Ω/km (≤ 0,015 Ω/ft)
• Kapazität Ader/Schirm: ≤ 140 pF/m (≤ 42,7 pF/ft)
• Kabellänge: max. 20 m (65,6 ft)
• Dauerbetriebstemperatur: max. +105 °C (+221 °F)
Hinweis!
Das Kabel muss in einer festen Verlegungsart installiert werden.
S1 S1 S2 S2 GND TM TM TT TT
+
+
b
4
5
6
d
4
5
6
+
+
S1 S1 S2 S2 GND TM TM TT TT
Cubemass DCI
+
+
7
8
9 10 11 12
7
8
9 10 11 12
+
+
Endress+Hauser
41 42
41 42
A0003681
