Externes Gerät – Bispektraler Index (BIS)

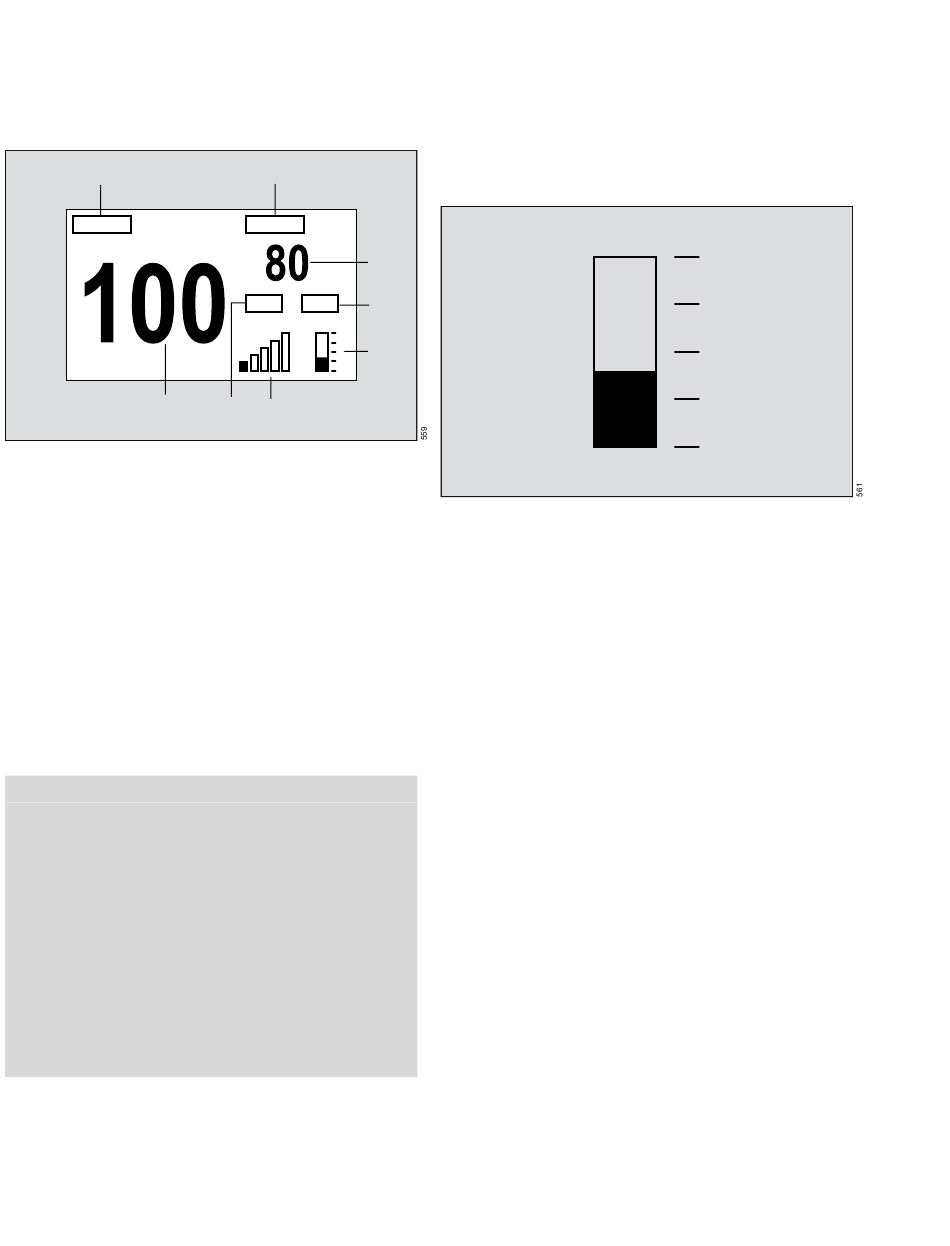

Das BIS-Parameterfeld umfasst die folgenden
Elemente:
A
H
A Bezeichnung für bispektralen Index (BIS)
B Zweite Parameterbezeichnung (wählbar)
C Zweiter Parameterwert
D Bezeichnung EMG
E Elektromyografisches Balkendiagramm mit der
aktuellen Stärke des EMG-Signals
F Balkendiagramm des Signalqualitätsindex
(SQI) mit der Qualität des ermittelten Signals
G Bezeichnung für Signalqualitätsindex (SQI)
H BIS-Wert
HINWEIS
Wenn der SQI-Wert unter 15 % liegt, werden die
Parameterwerte für BIS, BSR, BCT, SEF und
PWR durch *** ersetzt, was sie als unzuverlässig
kennzeichnet.
Wenn der SQI-Wert zwischen 15 % und 50 %
liegt, erscheint neben dem BIS-Wert ein
Fragezeichen, das darauf hinweist, dass der Wert
unzuverlässig sein könnte.
Wenn BSR unter 5 % liegt, wird der BCT-Wert
durch *** ersetzt, was ihn als unzuverlässig
kennzeichnet.
400 Gebrauchsanweisung – Infinity
B
C
D
E
G
F
® Acute Care System – Monitoringanwendungen – SW VG7.n
EMG-Balkendiagramm
Das EMG-Balkendiagramm besteht aus
5 Markierungen. Je höher die Amplitude steigt,
desto mehr Markierungen sind weiß gefüllt.
A Erster Abschnitt ist gefüllt – 30 bis 38 dB
B Zweiter Abschnitt ist gefüllt – 39 bis 47 dB
C Dritter Abschnitt ist gefüllt – 48 bis 55 dB
D Alle Abschnitte sind gefüllt – > 55 dB
D
C
B
A
