EKG, Arrhythmie und ST-Segment
Anschließen des Kabelsatzes für das ST-Monitoring
Das ST-Monitoring nutzt für alle verfügbaren
ST-Monitoringmodi die folgenden
Ableitungskonfigurationen:
– Standard-ST-Monitoring – Verwendet die
standardmäßigen 3-, 5- oder 6-adrigen
Kabelsätze. Weitere Informationen finden Sie in
den Diagrammen ab Seite 220.
ST-Anzeige
Wenn die ST-Alarme aktiviert sind, gibt das Cockpit
für alle ST-Ableitungen Alarmmeldungen aus,
unabhängig davon, ob diese angezeigt werden
oder nicht. In allen Fällen blinkt das ST-
Parameterfeld und die den Alarm auslösende
Ableitung wird in der Kopfleiste angezeigt.
Wenn das ST-Monitoring aktiviert ist, werden
die aktuellen ST-Werte in einem separaten
Parameterfeld unterhalb des Herzfrequenz-
Parameterfelds angezeigt.
HINWEIS
Die folgende Abbildung zeigt ein typisches
Parameterfeld. Die Anzeige sieht anders aus,
wenn zusätzliche Parameter aktiviert sind.
Weitere Informationen hierzu befinden sich unter
"Parameterfelder" auf Seite 69.
Parameterfelder zeigen die Parameterwerte und
den Alarmstatus der Parameter an. Parameter-
felder können zudem über technische Bedin-
gungen informieren, wie beispielsweise Sensor-
dekonnektion. Detaillierte Informationen zum Inhalt
der Parameterfelder der einzelnen Parameter
befinden sich im Kapitel "Problembehebung" auf
Seite 535.
244
Gebrauchsanweisung – Infinity
– TruST – Ermöglicht mit einem 6-adrigen
Elektrodenkabel ein 12-Kanal-ST-Monitoring
(siehe Seite 213).
– 12-Kanal-ST-Monitoring – Verwendet die
standardmäßige 12-Kanal-EKG-Konfiguration
mit einem 6-adrigen und einem 4-adrigen
Kabelsatz (siehe Seite 213).

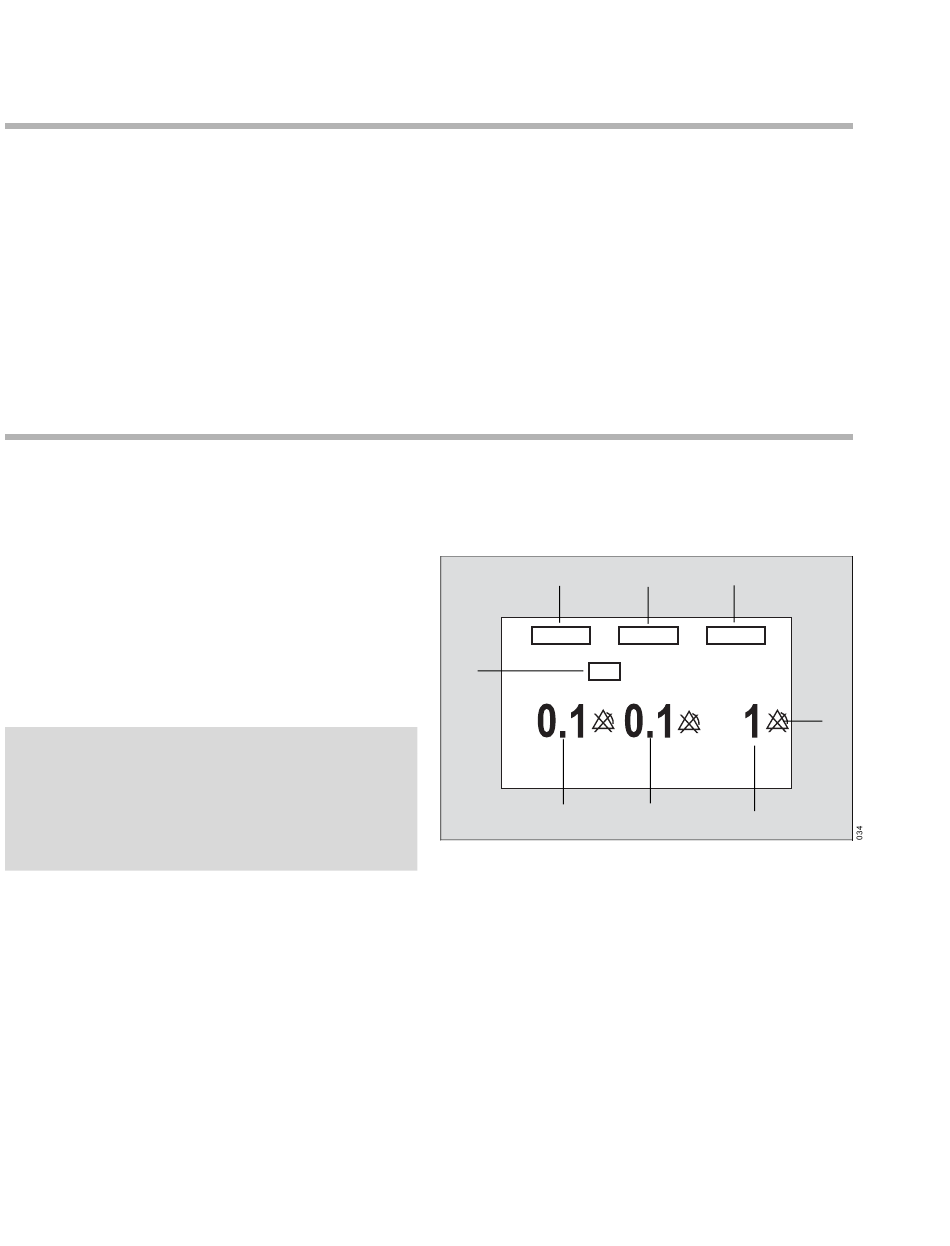

Das ST-Parameterfeld umfasst die folgenden
Elemente:
D
A Bezeichnung der ausgewählten
ST-Ableitungen
B Obere/untere Alarmgrenzen oder
durchgestrichenes Dreieck, wenn die Alarme
deaktiviert sind
C Werte der ausgewählten ST-Abweichungen
D Maßeinheiten (kann aktiviert/deaktiviert
werden)
®
