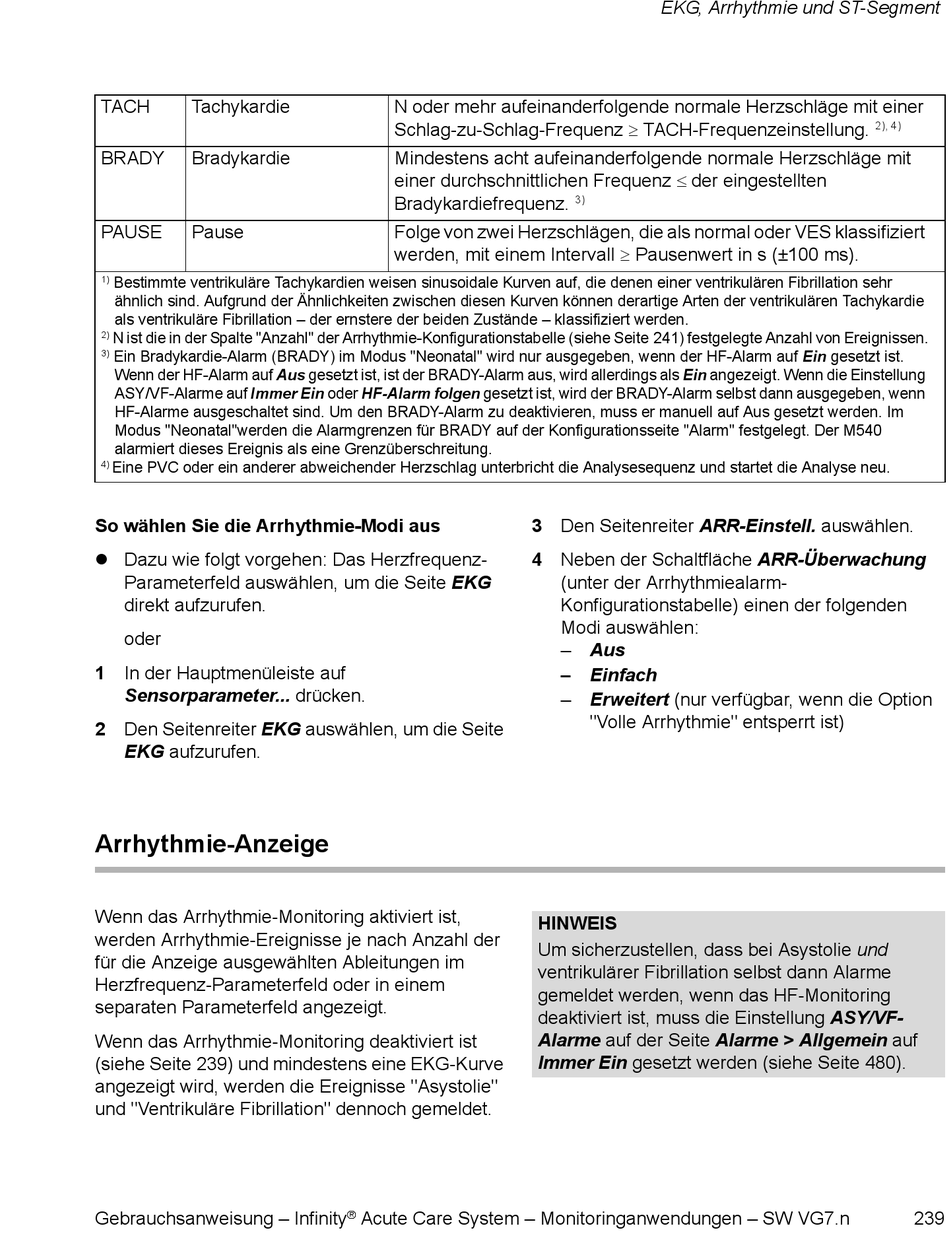

Arrhythmie-Anzeige - Dräger Infinity Acute Care System Gebrauchsanweisung

TACH Tachykardie
BRADY Bradykardie
PAUSE Pause
1) Bestimmte ventrikuläre Tachykardien weisen sinusoidale Kurven auf, die denen einer ventrikulären Fibrillation sehr
ähnlich sind. Aufgrund der Ähnlichkeiten zwischen diesen Kurven können derartige Arten der ventrikulären Tachykardie
als ventrikuläre Fibrillation – der ernstere der beiden Zustände – klassifiziert werden.
2) N ist die in der Spalte "Anzahl" der Arrhythmie-Konfigurationstabelle (siehe Seite 241) festgelegte Anzahl von Ereignissen.
3) Ein Bradykardie-Alarm (BRADY) im Modus "Neonatal" wird nur ausgegeben, wenn der HF-Alarm auf Ein gesetzt ist.
Wenn der HF-Alarm auf Aus gesetzt ist, ist der BRADY-Alarm aus, wird allerdings als Ein angezeigt. Wenn die Einstellung
ASY/VF-Alarme auf Immer Ein oder HF-Alarm folgen gesetzt ist, wird der BRADY-Alarm selbst dann ausgegeben, wenn
HF-Alarme ausgeschaltet sind. Um den BRADY-Alarm zu deaktivieren, muss er manuell auf Aus gesetzt werden. Im
Modus "Neonatal"werden die Alarmgrenzen für BRADY auf der Konfigurationsseite "Alarm" festgelegt. Der M540
alarmiert dieses Ereignis als eine Grenzüberschreitung.
4) Eine PVC oder ein anderer abweichender Herzschlag unterbricht die Analysesequenz und startet die Analyse neu.
So wählen Sie die Arrhythmie-Modi aus
 Dazu wie folgt vorgehen: Das Herzfrequenz-
Parameterfeld auswählen, um die Seite EKG
direkt aufzurufen.
oder
1 In der Hauptmenüleiste auf
Sensorparameter... drücken.
2 Den Seitenreiter EKG auswählen, um die Seite
EKG aufzurufen.

Arrhythmie-Anzeige

Wenn das Arrhythmie-Monitoring aktiviert ist,
werden Arrhythmie-Ereignisse je nach Anzahl der
für die Anzeige ausgewählten Ableitungen im
Herzfrequenz-Parameterfeld oder in einem
separaten Parameterfeld angezeigt.
Wenn das Arrhythmie-Monitoring deaktiviert ist
(siehe Seite 239) und mindestens eine EKG-Kurve
angezeigt wird, werden die Ereignisse "Asystolie"
und "Ventrikuläre Fibrillation" dennoch gemeldet.
Gebrauchsanweisung – Infinity
N oder mehr aufeinanderfolgende normale Herzschläge mit einer
Schlag-zu-Schlag-Frequenz  TACH-Frequenzeinstellung.
Mindestens acht aufeinanderfolgende normale Herzschläge mit
einer durchschnittlichen Frequenz der eingestellten
Bradykardiefrequenz.
Folge von zwei Herzschlägen, die als normal oder VES klassifiziert
werden, mit einem Intervall  Pausenwert in s (±100 ms).
® Acute Care System – Monitoringanwendungen – SW VG7.n
EKG, Arrhythmie und ST-Segment
3)
3 Den Seitenreiter ARR-Einstell. auswählen.
4 Neben der Schaltfläche ARR-Überwachung
(unter der Arrhythmiealarm-
Konfigurationstabelle) einen der folgenden
Modi auswählen:
– Aus
– Einfach
– Erweitert (nur verfügbar, wenn die Option
"Volle Arrhythmie" entsperrt ist)
HINWEIS
Um sicherzustellen, dass bei Asystolie und
ventrikulärer Fibrillation selbst dann Alarme
gemeldet werden, wenn das HF-Monitoring
deaktiviert ist, muss die Einstellung ASY/VF-
Alarme auf der Seite Alarme > Allgemein auf
Immer Ein gesetzt werden (siehe Seite 480).
2), 4)
239
