Anschließen des Masimo rainbow SET MCable
Das Masimo rainbow SET MCable wird direkt an
den M540 angeschlossen. Anhand des MCable-
Logos können Sie erkennen, ob Sie ein Masimo
rainbow SET oder ein Masimo SET MCable
verwenden.
Ein farbiges Bezeichnungsband an der Seite des
Masimo rainbow SET MCable gibt an, welche
Parameter aktiviert sind.
– Farbig angezeigte Felder zeigen bereits
aktivierte Parameter an
– Felder mit einem "X" stehen für nicht aktivierte
Parameter.
– Leere Felder stehen für Parameter, die später
noch aktiviert werden können.
An der Rückseite des M540 kann ein Masimo
MCable angebracht werden (siehe Seite 113).

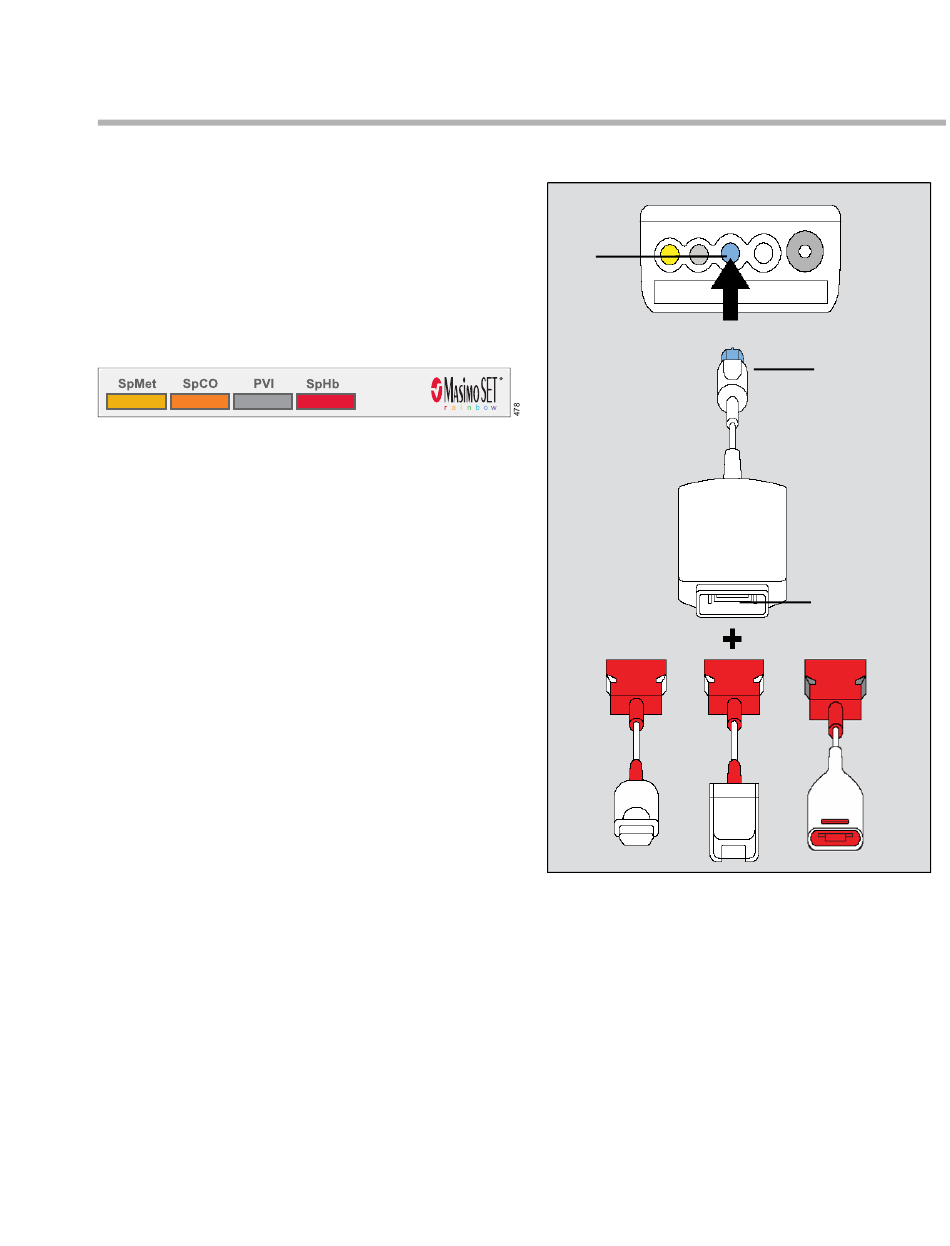

So schließen Sie das Masimo rainbow SET
MCable an:
1 Den MCable-Stecker (B) an den blauen SpO
Anschluss (A) des M540 anschließen.
2 Das Zwischenkabel (D) an den 20-poligen
Anschluss des MCable (C) anschließen.
3 Den entsprechenden Masimo-Sensor am Ende
des Zwischenkabels (E) anschließen.
Detaillierte Informationen darüber, welche
Sensoren welche Parameter unterstützen,
befinden sich in den Abschnitten über unterstützte
Parameter in der Gebrauchsanweisung Infinity
Acute Care System – Monitoring-Zubehör.
Gebrauchsanweisung – Infinity
SpO2- und Puls-CO-Ox-Monitoring mit Masimo SET-MCable
-
2
® Acute Care System – Monitoringanwendungen – SW VG7.n
A
D
D
E E
A SpO -Anschluss am M540
2
B MCable-Stecker
C MCable 20-poliger Anschluss
D Masimo rainbow SET-Zwischenkabelkonnektor
für den Anschluss des MCable
E Anschlüsse für verschiedene Sensoren
(3 Optionen)
B
C
D
E
