EKG, Arrhythmie und ST-Segment
Übersicht über das ST-Monitoring
Die ST-Analyse untersucht normale QRS-Komplexe
von bis zu 12 EKG-Ableitungen. M540 lernt jede
ST-Ableitung, kombiniert die Messungen zu einem
gemittelten QRS-Komplex und leitet die ST-Segment-
Abweichung ab. Das ST-Monitoring ist für
erwachsene und pädiatrische Patienten verfügbar.
Die ST-Segment-Abweichung ist definiert als
der Versatz (in mm oder mV) gegenüber der
isoelektrischen Linie. Die Messung der Abweichung
vergleicht den isoelektrischen Punkt mit dem

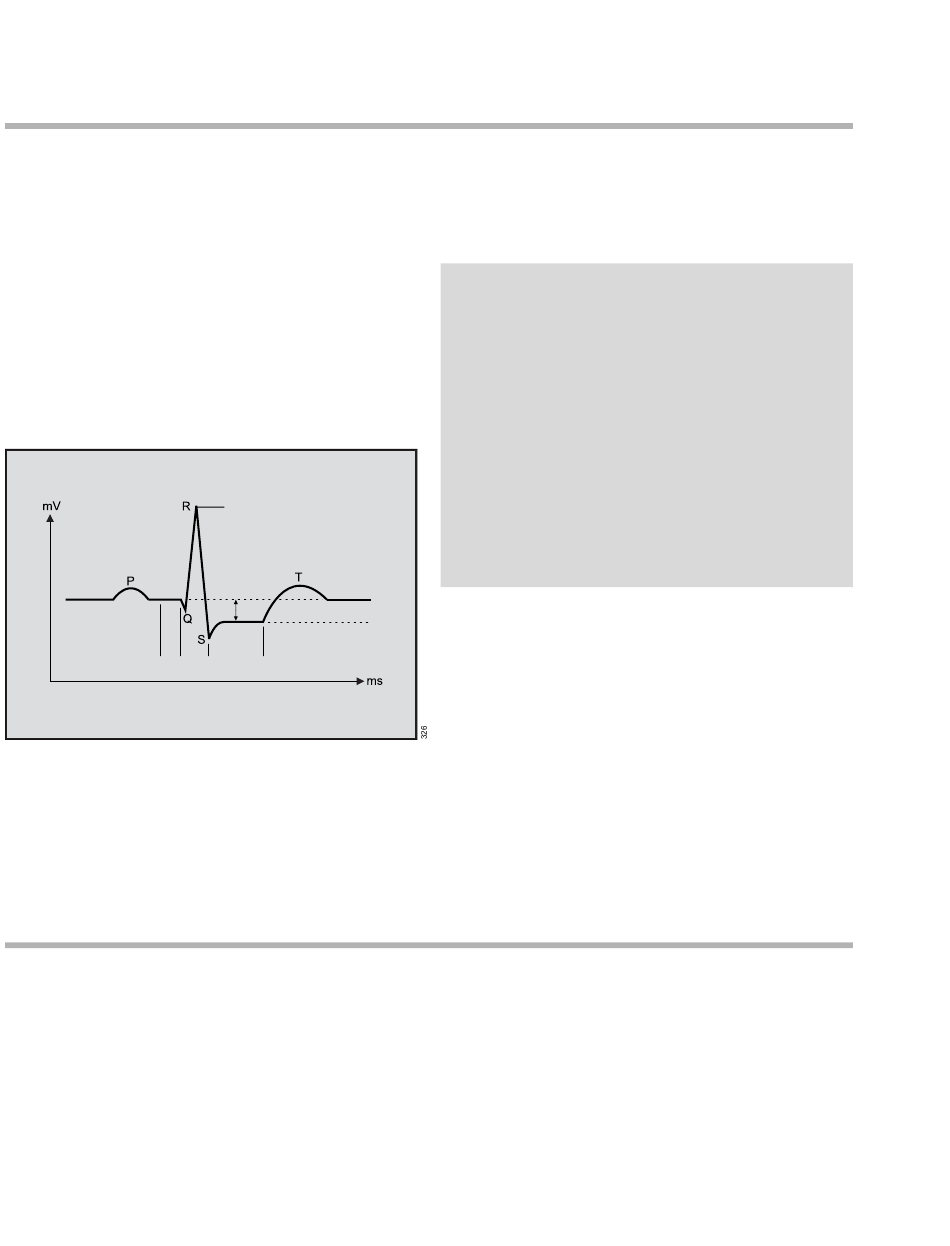

ST-Messpunkt. Die folgende Abbildung zeigt die
gemessenen Elemente eines QRS-Komplexes.
F E
A Bezugspunkt
B ST-Position
C ST-Messpunkt

Standard-ST-Monitoring

Der 6-adrige Kabelsatz ermöglicht acht EKG-
Ableitungen, davon zwei Brustwandableitungen
(V und V+). Die 12-Kanal-ST-Analyse bietet den
umfassendsten Überblick über den Zustand eines
Patienten. Bei optimaler Positionierung der
Ableitungen V und V+ und Verwendung von nur
242 Gebrauchsanweisung – Infinity
A
B
D C
® Acute Care System – Monitoringanwendungen – SW VG7.n
D QRS-Ende
E QRS-Beginn
F Isoelektrischer Punkt
HINWEIS
Die ST-Analyse wird stets unter Verwendung eines
speziell dafür vorgesehenen Filters durchgeführt,
was die diagnostische Qualität sicherstellt. Die
EKG-Filtereinstellungen (HfC, Monitor und Aus)
weisen keine diagnostische Qualität auf. Dies hat
zur Folge, dass sich das ST-Segment der EKG-
Kurve von dem ST-Segment des ST-Komplexes
unterscheiden kann. EKG-Berichte weisen keine
diagnostische Qualität auf. Dies hat zur Folge, dass
das ST-Segment der EKG-Kurve im Bericht sich
von dem ST-Segment des ST-Komplexes
unterscheiden kann. Der Ruhe-EKG-Bericht weist
als einziger EKG-Bericht diagnostische Qualität auf.
Eine ausführliche Beschreibung der M540-ST-
Funktionen befinden sich in der Gebrauchsan-
weisung Infinity Acute Care System – Infinity M540.
Die ST-Monitoringfunktionen können auf
parameterspezifischen Konfigurationsseiten
(siehe Seite 249) konfiguriert werden.
Lesen Sie den Abschnitt "Zu Ihrer und Ihrer
Patienten Sicherheit" auf Seite 13, bevor Sie
Monitoringfunktionen verwenden.
acht Ableitungen kann jedoch auch mit weniger
Elektroden eine beinahe ebenso umfassende
ST-Analyse realisiert werden.
